Малатковая драбнілку. Лінія па вырабе пяску з двухступеньчатай прасейваннем і фармаваннем ударнай драбнілкі для будаўнічых запаўняльнікаў

Агляд праекта

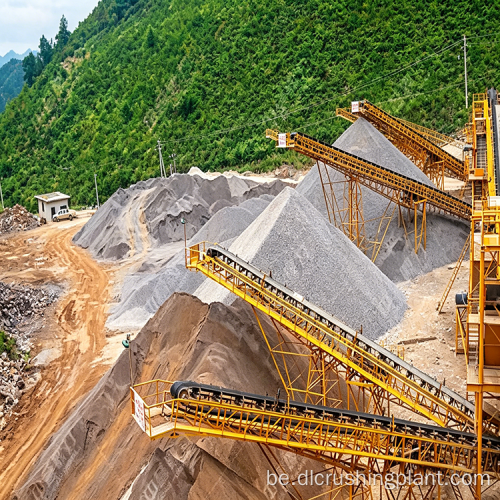

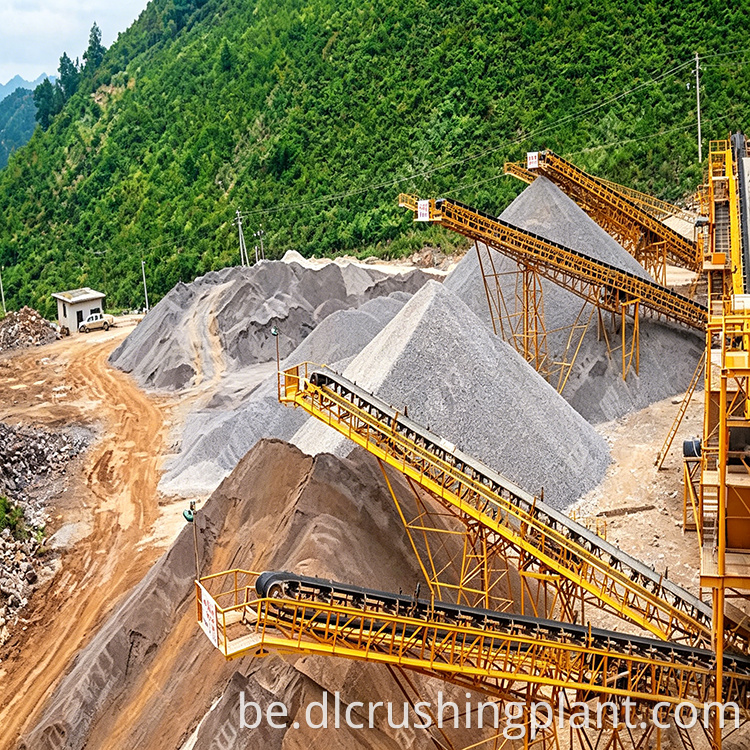

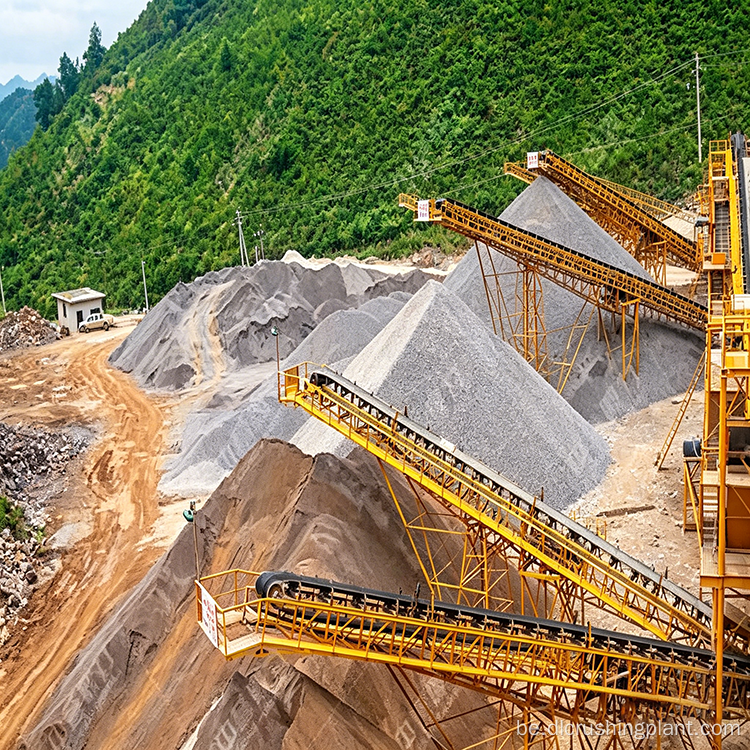

Zhongyu Dingli распрацаваў і пабудаваў гэтую лінію па вытворчасці будаўнічага пяску магутнасцю 800 т/г для шахты вапняка і блакітнага каменя ў Люпаншуй, Гуйчжоу. Лінія мае абцякальную канфігурацыю, у цэнтры якой ляжаць звышмагутная малаткавая драбнілку PCZ1620 для першаснага драбнення, фармовачная драбнілка XPC1216 для дробнага драбнення і чатыры круглыя ​​вібрасіты, размешчаныя ў дзве ступені прасейвання. Дадатковую двухротарную машыну для вытворчасці пяску серыі ZSJ можна інтэграваць для вытворчасці высакаякаснага пяску. Двухступеньчатая канструкцыя драбнення і прасейвання вырабляе некалькі спецыфікацый запаўняльніка з рэгуляванай формай часціц і модулем дробнасці, што робіць яе эканамічна эфектыўным рашэннем для гэтага ўзроўню магутнасці.

Дэталі абсталявання

• Вібрацыйны сілкавальнік DLZGC1550Z — прадукцыйнасць 400-900 тон у гадзіну, забяспечвае ўстойлівую падачу драбнілку далей па плыні
• Молотковая драбнілка PCZ1620 Heavy-Duty — прадукцыйнасць 800-1000 тон у гадзіну, першаснае драбненне вапняка сярэдняй цвёрдасці і блакіту за адзін праход
• XPC1216 Shaping Crusher — прадукцыйнасць 400-500 тон у гадзіну, дробнае драбненне і фармаванне для памяншэння ігольчастых і лускаватых часціц
• 3YKZ2670 Кругавы вібрацыйны грохот × 2 — кожны 280-400 TPH, першасны этап прасейвання
• 3YKZ2070 Кругавы вібрацыйны грохот × 2 — кожны 240-300 TPH, другасная ступень прасейвання
• Двухротарная машына для вырабу пяску ZSJ1416 (дадаткова) — 210-280 т/г, падвойныя ротары, якія круцяцца супрацьлегла, для высокага выхаду пяску; рэгуляваная сетка экрана для гнуткага кантролю модуля тонкасці

Асноўныя працэсы і дызайн

1. Двухступеньчатая драбненне з прамежкавым фармаваннем

Вялікая малаткавая драбнілка PCZ1620 апрацоўвае першаснае драбненне, за ёй ідзе XPC1216 для фармавання і дробнага драбнення. Раздзяленне гэтых функцый, а не перагрузка адной машыны, забяспечвае высокую прапускную здольнасць і кантраляваную форму часціц. Атрыманы шчэбень мае менш вострых краёў, што робіць яго больш канкурэнтаздольным на будаўнічым рынку.

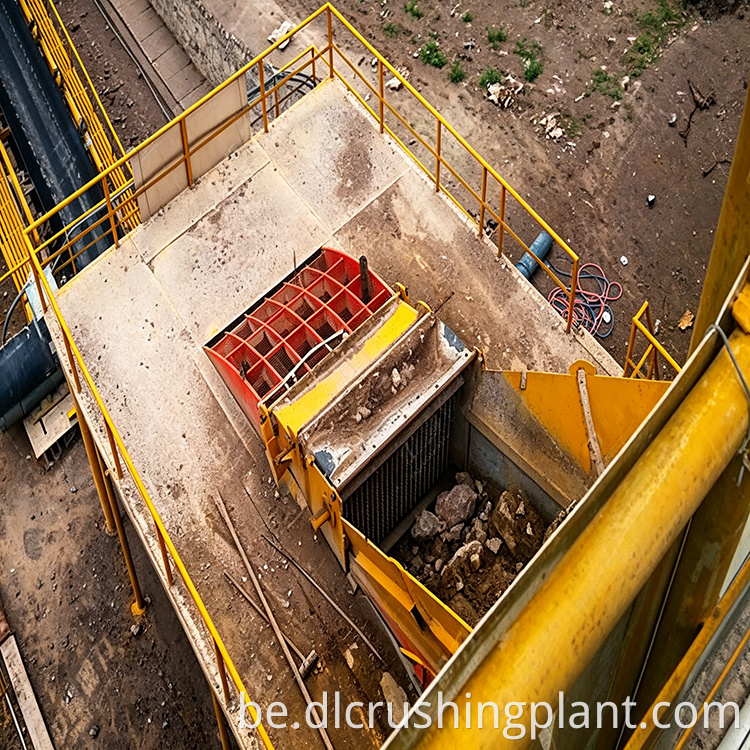

2. Двухэтапны скрынінг для некалькіх адзнак за адзін праход

Чатыры экраны арганізаваны ў дзве групы — два 3YKZ2670 для першаснага скрынінга і два 3YKZ2070 для другаснага скрынінга — стратэгічна падабраныя да патрабаванняў кожнай стадыі. Паступовае прасейванне праз кожны пласт адначасова падзяляе некалькі спецыфікацый гатовай прадукцыі, ухіляючы перадачу матэрыялу наперад і назад і забяспечваючы высокую эфектыўнасць прасейвання.

3. Замкнёная сістэма з модулям вытворчасці пяску

Калі ўбудаваны двухротарны вытворца пяску ZSJ1416, сістэма становіцца замкнёным цыклам драбнення, вытворчасці пяску і прасейвання. Негабарытны неадпаведны матэрыял вяртаецца ў драбнілку для паўторнай апрацоўкі; на захоўванне ідзе толькі кваліфікаваны матэрыял. Гэта пазбаўляе ад адходаў і дазваляе гнутка пераключацца паміж рэжымам вытворчасці шчэбню розных памераў і высокай прадукцыйнасцю вытворчасці пяску.

4. Нізкі кошт і эфектыўная эксплуатацыя

Камбінацыя звышмагутнай малатковай драбнілкі і фармовачнай драбнілкі замяняе традыцыйную щековую драбнілку і ўдарную драбнілку, памяншаючы колькасць вялікіх машын. Гэта скарачае даўжыню канвеернай стужкі, зніжае выдаткі на электраэнергію і скарачае выдаткі на тэхнічнае абслугоўванне - робячы агульныя інвестыцыі сціплымі пры захаванні высокай эфектыўнасці вытворчасці.

FAQ

Q1: Як двухротарная машына для вытворчасці пяску дасягае высокага выхаду пяску?

Два ротара круцяцца ў процілеглых кірунках. Матэрыял спачатку трапляе ў першы ротар, набіраючы кінетычную энергію, затым сутыкаецца з другім ротарам. Сукупная хуткасць абодвух ротараў стварае моцны эфект драбнення, што прыводзіць да найвышэйшага выхаду пяску. Адзін агрэгат ZSJ1416 дасягае 210-280 TPH, калі памер падачы кантралюецца ніжэй за 30 мм.

Q2: Навошта выкарыстоўваць дзве розныя мадэлі экрана замест ідэнтычных?

Кожны этап скрынінга апрацоўвае розныя аб'ёмы матэрыялу і размеркаванне часціц. На першаснай ступені выкарыстоўваюцца два большыя грохоты 3YKZ2670 (280-400 TPH кожная) для большага аб'ёму грубага матэрыялу, у той час як на другаснай ступені выкарыстоўваюцца дзве грохоты 3YKZ2070 (240-300 TPH кожная) для паменшанага аб'ёму дробнага матэрыялу. Супастаўленне магутнасці з фактычнай нагрузкай аптымізуе эфектыўнасць і кошт абсталявання.

Q3: Ці можа гэтая лінія пераключацца паміж вытворчасцю запаўняльніка і прамысловага пяску?

так. Канструкцыя з замкнёным контурам дазваляе гнутка пераключаць рэжымы. Пры вытворчасці шчэбеню сістэма арыентавана на шматразовае сартаванне запаўняльніка праз двухступеньчатае прасейванне. Калі патрабуецца выраблены пясок з высокай прадукцыйнасцю, уключаецца пескогенератор ZSJ1416, і негабарытны матэрыял рэцыркулюе для паўторнай апрацоўкі. Памер ячэек экрана рэгулюецца для кантролю модуля тонкасці.
