EPC-праект завода па вытворчасці пяску Bluestone Crusher з двухротарным вытворцам пяску і шматступеністым прасейваннем

Агляд праекта

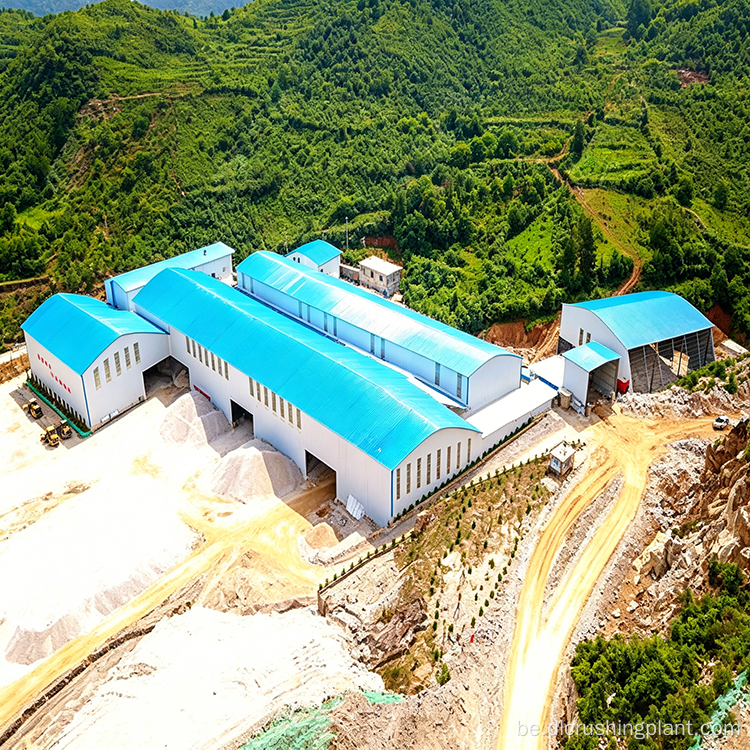

Zhongyu Dingli пабудаваў гэтую лінію па драбненню блакітнага каменя і вырабу пяску магутнасцю 1000 TPH у якасці EPC-падрадчыка для Kaishishunhe Building Materials Co., Ltd. у новым раёне Гуйань, новым раёне нацыянальнага ўзроўню з гадавым пікам сукупнага попыту, які дасягае 40 мільёнаў тон. Завод размешчаны побач з рынкам, што дазваляе прамыя пастаўкі для інфраструктурных праектаў. Цалкам закрытая канструкцыя ўключае збор пылу на кожным этапе — падача, драбненне, прасейванне, здабыча пяску і захоўванне. Bluestone, матэрыял сярэдняй цвёрдасці і вельмі далікатны, ідэальна падыходзіць для падыходу малатокавых драбнілак, які забяспечвае высокую эфектыўнасць і нізкі кошт за тону. Пакет EPC ахоплівае грамадзянскае будаўніцтва, пастаўку абсталявання і мантаж у рамках аднаго комплекснага дагавора. Выхад ахоплівае стандартныя спецыфікацыі, уключаючы запаўняльнікі 05, 12 і 13, а таксама прамысловы пясок для будаўнічых рынкаў.

Дэталі абсталявання

• Вібрацыйны фідэр DLZGC2050 — 1 адзінка, 800-1500 TPH, 22×2 кВт, звышмоцны жолаб са зносаўстойлівымі ўкладышамі для стабільнай падачы без перанапружання
• Молотковая драбнілка PCZ1820 Heavy-Duty — 1 адзінка, 1000-1200 TPH, 450×2 кВт, аднаступеньчатае драбненне блакітных блокаў да 800 мм з добрай формай часціц
• XPC1220 Shaping Crusher — 1 адзінка, 500-600 TPH, 220×2 кВт, спецыялізаванае другаснае драбненне і фармаванне з дапамогай малаткоў, якія верцяцца на 360 градусаў для раўнамернага зносу
• ZSJ-1215 Двухротарная пескоготовочная машына — 1 адзінка, 150-220 TPH, 110×4 кВт, здвоеныя ротары з сустрэчным вярчэннем з убудаваным сітам; падача абмежаваная ≤30 мм з рэгуляваным модулем тонкасці
• 2YKZ3070 Кругавы вібрацыйны грохот × 2 — кожны 450-500 TPH, асноўная ступень прасейвання з вялікай паверхняй прасейвання
• 3YKZ2070 Кругавы вібрацыйны грохот × 2 — кожны 240-300 TPH, дапаможная сартоўка і негабарытны прасейванне
• 3YKZ2060 Кругавы вібрацыйны грохот × 1 — 180-280 TPH, дадатковае прасейванне для тонкай сартоўкі матэрыялу

Тры практычныя варыянты дызайну

1. Двухступеньчатая драбненне з прамежкавым фармаваннем

PCZ1820 служыць першаснай грубай драбнілкай, у той час як XPC1220 займаецца спецыялізаваным фарміраваннем і дробным драбненнем першаснай прадукцыі. Аддзяленне буйнога драбнення ад фармавання прадухіляе перагрузку асноўнай драбнілку і дазваляе дакладна кантраляваць форму часціц. Канструкцыя камеры XPC1220 мае малаткі, якія верцяцца на 360 градусаў, якія пасля драбнення перагортваюцца ў процілеглы бок, забяспечваючы раўнамерны знос і падоўжаны тэрмін службы. Атрыманы запаўняльнік змяшчае менш ігольчатых і лускападобных часціц, што робіць яго больш канкурэнтаздольным на будаўнічым рынку.

2. Двухбаковы скрынінг з модульнай канфігурацыяй

Пяць грохотаў падзелены на дзве групы: два 2YKZ3070 у якасці асноўных грохотаў з вялікімі паверхнямі прасейвання і два 3YKZ2070 плюс адзін 3YKZ2060, які выконвае дапаможную сартоўку і прасейванне негабарытных памераў. Аб'ём зваротнага матэрыялу меншы, чым асноўная падача, таму крыху меншыя мадэлі 2070 і 2060 цалкам адэкватныя, забяспечваючы эфектыўнасць без празмерных спецыфікацый. Памер ячэек экрана можна свабодна змяняць без адключэння, што дазваляе заводу вырабляць любыя характарыстыкі, якія патрабуе рынак.

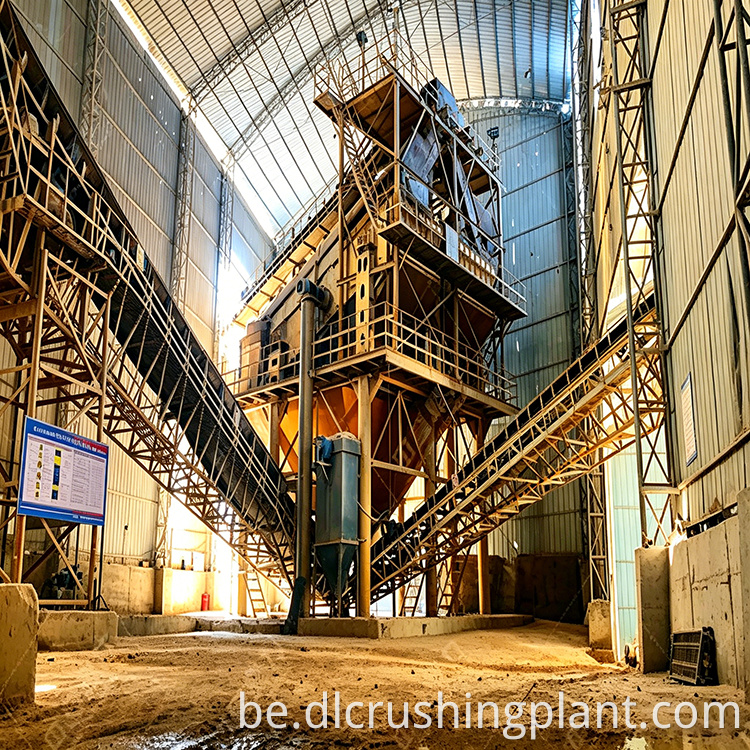

3. Сістэма з замкнёным контурам з двухротарным пясочнікам

Уся лінія працуе як замкнёны цыкл драбнення, вытворчасці пяску і прасейвання. ZSJ-1215 мае ўбудаваны экран; негабарытны матэрыял вяртаецца непасрэдна да ротараў для паўторнага драбнення, забяспечваючы кіраваную градацыю пяску. Высокая далікатнасць Bluestone робіць яго асабліва прыдатным для апрацоўкі з двума ротарамі. У пік сезону, калі дробнага пяску мала, сістэма пераключаецца ў рэжым падрыхтоўкі пяску; у непікавыя перыяды ён пераключаецца ў чысты агрэгатны рэжым - дадатковае абсталяванне не патрабуецца, проста змена рэжыму.

Водгукі кліентаў і вынікі

• Экалагічная адпаведнасць: Цалкам закрытая ўстаноўка з сістэмамі збору пылу робіць пыл практычна нябачнай у памяшканнях. Падлога на пляцоўцы застаецца чыстай, а абсталяванне сухім, лёгка адпавядаючы стандартам экалагічнай інспекцыі.
• Перавышэнне вытворчай магутнасці: разлічана на 1000 TPH, фактычная пікавая вытворчасць дасягае 1200 TPH. Памер абсталявання мае дастатковы запас, што гарантуе адсутнасць недахопу ў пастаўках у пік сезона.
• Інтэлектуальнае кіраванне: воблачная сістэма маніторынгу і модулі кіравання запасамі дазваляюць аператарам ідэнтыфікаваць матэрыяльныя патокі і магчымыя блакіроўкі з дыспетчарскай. Менеджэры праглядаюць у рэжыме рэальнага часу вытворчасць і стан запасаў на мабільных прыладах, не наведваючы сайт.
• Выдатнае месцазнаходжанне і хуткая дастаўка: Завод знаходзіцца менш чым у 20 км ад асноўных будаўнічых пляцовак Гуяня. Бетанамяшалкі даязджаюць да месца за 30 хвілін, што істотна зніжае транспартныя выдаткі. Грузавікі ніколі не ходзяць пустымі, што забяспечвае хуткі паток грашовых сродкаў.

FAQ

Пытанне 1: Чаму камбінацыя малатковай драбнілкі і фармовачнай драбнілкі з'яўляецца пераважнай перад устаноўкай щековай драбнілкі і ўдарнай драбнілкі для блакітнага каменя?

Сіні камень мае сярэднюю цвёрдасць і вельмі далікатны, што робіць яго ідэальным для апрацоўкі ў малатокавай драбнілцы. PCZ1820 дасягае аднаступеньчатага першаснага драбнення, ухіляючы щековую драбнілку. Затым XPC1220 апрацоўвае спецыяльнае фармаванне з дапамогай малаткоў, якія верцяцца на 360 градусаў для раўнамернага зносу. Гэта спалучэнне патрабуе меншай колькасці машын, больш кароткіх прабегаў канвеера, меншых інвестыцый і меншай колькасці кропак адмовы ў параўнанні з традыцыйнымі канфігурацыямі "сківіца плюс удар".

Q2: Як завод пераключаецца паміж рэжымамі вытворчасці запаўняльніка і штучнага пяску?

Канструкцыя з замкнёным контурам дазваляе пераключаць рэжымы без дадатковага абсталявання. У рэжыме вырабу пяску актывуецца двухротарны пескогенератор ZSJ-1215, і негабарытны матэрыял рэцыркулюе праз убудаваны экран. У рэжыме чыстага запаўняльніка шлях выпрацоўкі пяску праходзіць у абыход, і ўвесь матэрыял праходзіць праз контур драбнення і прасейвання. Памеры вочак на ўсіх пяці экранах можна рэгуляваць без адключэння для змены спецыфікацый па патрабаванні.

Q3: Якія перавагі падыход EPC і размяшчэнне завода дае кліенту?

Як EPC-падрадчык, Zhongyu Dingli паставіў грамадзянскае будаўніцтва, пастаўку абсталявання і ўстаноўку ў адным пакеце, памяншаючы складанасць каардынацыі. Размяшчэнне завода побач з Новым раёнам Гуйань - менш чым у 20 км ад асноўных будаўнічых пляцовак - азначае, што аўтаміксеры дабіраюцца да месца за 30 хвілін. Грузавікі ніколі не стаяць пустымі падчас зваротных паездак, што рэзка зніжае транспартныя выдаткі і паскарае паток грашовых сродкаў для кліента.
