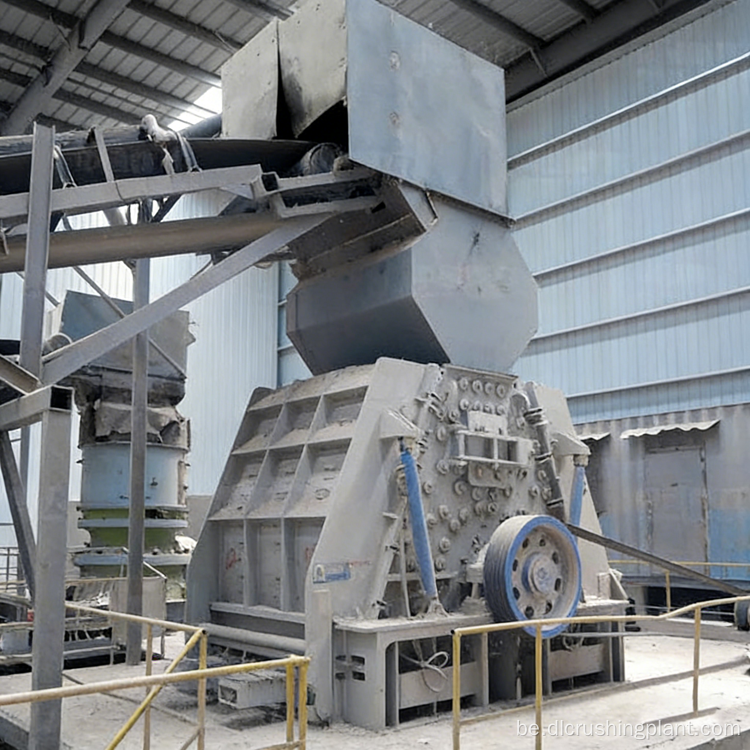

Сістэма драбнення граніту магутнасцю 300 TPH з драбнілкай цвёрдых парод з падвойнай паражніной для найвышэйшай формы часціц і нізкіх выдаткаў на знос

Агляд праекта

Размешчаная ў Ціндао, правінцыя Шаньдун, гэтая сістэма драбнення граніту магутнасцю 300 т/г была распрацавана для прадпрыемства будаўнічых матэрыялаў, якое спецыялізуецца на вытворчасці цвёрдых запаўняльнікаў. Граніт з цвёрдасцю па шкале Мооса 7 і высокім утрыманнем кремнезема стварае сур'ёзныя праблемы, уключаючы надзвычайны знос абсталявання, дрэнную форму часціц у выніку звычайнага драбнення і высокія эксплуатацыйныя выдаткі. Пасля наведвання фабрыкі Zhongyu Dingli ў 2021 годзе і праверкі працы абсталявання ў бліжэйшых раёнах, такіх як Ліньі і Вэйфан, прадпрыемства абрала драбнілку цвёрдых парод DLKPC з падвойнай паражніной, уражанае выдатнай кубічнай формай часціц гатовай прадукцыі і надзвычай нізкім зносам зношваемых частак. Сістэма вырабляе пясчана-жвіровыя запаўняльнікі розных спецыфікацый, уключаючы 0-5 мм, 5-10 мм, 10-20 мм і 16-31,5 мм, якія адпавядаюць разнастайным патрабаванням будаўніцтва і інфраструктуры.

Паток працэсу

Неапрацаваны граніт раўнамерна падаецца з бункера ў драбнілку цвёрдых парод DLKPC з двума паражнінамі праз вібрацыйны сілкавальнік. Сіметрычная канструкцыя з падвойнымі паражнінамі дазваляе адначасова ўтрымліваць больш матэрыялу ў кожнай паражніны, што забяспечвае высокую прадукцыйнасць першаснага драбнення з дапамогай адной машыны. Затым здробненыя матэрыялы паступаюць на 3-слаёвы звышмоцны вібрацыйны грохот для дакладнага шматступеннага сортавання. Кваліфікаваныя запаўняльнікі кожнай мэтавай спецыфікацыі накіроўваюцца ў адпаведныя запасы гатовай прадукцыі з дапамогай істужачных канвеераў, у той час як негабарытныя матэрыялы з верхняга пласта прасейвання вяртаюцца ў драбнілку DLKPC для паўторнага драбнення ў замкнёным цыкле. Ротар драбнілкі DLKPC здольны круціцца наперад і назад, а галоўкі малатка можна перавярнуць для паўторнага выкарыстання, фактычна падвоіўшы тэрмін іх службы перад заменай. Зазор паміж галоўкамі малатка і ўдарнымі ўкладышамі можа быць дакладна адрэгуляваны з дапамогай сістэмы кіравання для кантролю памеру разраду, гарантуючы, што форма часціц гатовай прадукцыі пастаянна перавышае вызначаныя стандарты для будаўнічых матэрыялаў. Для праектаў, якія патрабуюць вырабленага пяску, дадатковую вертыкальную шахту для выпрацоўкі ўдарнага пяску можна ўбудаваць ніжэй па плыні для перапрацоўкі дробных запаўняльнікаў у высакаякасны гранітны пясок.

Змест службы EPC

Zhongyu Dingli пастаўляе поўнае гатовае рашэнне EPC для праектаў па гранітным запаўняльнікам, якое ўключае абследаванне пляцоўкі і геалагічны аналіз, праектаванне працэсу, спецыяльна аптымізаванае для матэрыялаў з высокай цвёрдасцю, вытворчасць і пастаўку абсталявання, грамадзянскае будаўніцтва і будаўніцтва майстэрняў, мантаж і ўвод у эксплуатацыю, навучанне аператараў і доўгатэрміновую пасляпродажную падтрымку. Кампанія забяспечвае індывідуальныя рашэнні для драбнення і апрацоўкі поўнага спектру матэрыялаў, уключаючы блакітны камень, вапняк, базальт, граніт, гальку, вугальную пароду, кальцыт, кварцавы камень, даламіт, жалезную руду, барыт, дыябаз, туф і вапняк з высокім утрыманнем кальцыя, а таксама мэтанакіраваную перапрацоўку кааліну, цвёрдых прамысловых адходаў, такіх як дзындра і хвасты, а таксама будаўніцтва і знос. адходы. Ад асобнага аўтаномнага абсталявання да поўных вытворчых ліній пад ключ і ад стацыянарных канфігурацый завода да гнуткіх мабільных гусенічных рашэнняў, усе сістэмы аб'ядноўваюцца ў адзіны кантракт для забеспячэння кантролю графіка, аптымізацыі выдаткаў і нязменнай якасці на працягу ўсяго жыццёвага цыкла праекта.

Справы і даныя праектаў

• Размяшчэнне: Ціндао, правінцыя Шаньдун
• Матэрыял: граніт (цвёрдасць па шкале Мооса 7, высокае ўтрыманне кремнезема)
• Ёмістасць: 300 TPH
• Асноўнае абсталяванне: Драбнілка цвёрдых парод DLKPC з падвойнай паражніной
• Тэхнічныя характарыстыкі прадукту: 0-5 мм, 5-10 мм, 10-20 мм, 16-31,5 мм пясчана-жвіровыя запаўняльнікі
• Ключавы вынік: форма часціц гатовага запаўняльніка пераўзыходзіць стандарты будаўнічых матэрыялаў; Тэрмін службы зношваемых дэталяў значна павялічаны дзякуючы рэверсіўнай канструкцыі галоўкі малатка
• Наведванне кліента: агляд завода і наведванне бліжэйшых аб'ектаў у Ліньі і Вэйфан, 2021 г.
• Прымяняльныя матэрыялы: брук, базальт, граніт і іншыя горныя пароды высокай цвёрдасці

FAQ

Пытанне 1: Што робіць драбнілку цвёрдай пароды DLKPC з падвойнай паражніной лепшай для апрацоўкі граніту?

DLKPC мае сіметрычную канструкцыю з падвойнай паражніной, якая ўтрымлівае больш матэрыялу за цыкл, забяспечваючы высокую прадукцыйнасць адной драбнілкі. Яго ротар падтрымлівае прамое і зваротнае кручэнне, што дазваляе перавярнуць галоўкі малатка для паўторнага выкарыстання, што фактычна падвойвае тэрмін службы зношаных частак і зніжае выдаткі на замену. Рэгуляваны зазор паміж галоўкамі малатка і ўдарнымі ўкладышамі забяспечвае дакладны кантроль памеру разраду і нязменна лепшую форму часціц для цвёрдых скальных матэрыялаў, такіх як граніт.

Q2: Як гэтая сістэма вырашае праблему высокага зносу, распаўсюджаную пры драбненні граніту?

Цвёрдасць Granite па шкале Мооса 7 і высокае ўтрыманне кремнезема выклікаюць хуткі знос звычайнага драбнільнага абсталявання. DLKPC вырашае гэта з дапамогай рэверсіўнай канструкцыі малатка, звышмоцнай канструкцыі ротара і зносастойкіх накладак. У спалучэнні з замкнёным контурам прасейвання, які прадухіляе празмернае драбненне і скарачае непатрэбныя праходжання матэрыялу праз драбнілку, агульныя выдаткі на знос значна ніжэй у параўнанні з канфігурацыямі драбнілкі з адной паражніной або без звароту.

Q3: Ці можна гэтую сістэму драбнення граніту магутнасцю 300 TPH пашырыць або мадыфікаваць для розных патрабаванняў да прадукцыі?

так. Модульная канструкцыя сістэмы падтрымлівае гібкае пашырэнне, уключаючы даданне вертыкальнага ствала для вытворчасці пяску з ударным валам для прамысловай вытворчасці пяску або мабільнага модуля драбнілкі для гнуткіх аперацый на месцы. Канфігурацыю вібрасіта можна рэгуляваць для атрымання розных спецыфікацый запаўняльніка, а разгрузачны зазор драбнілкі DLKPC рэгулюецца з дапамогай сістэмы кіравання для задавальнення розных патрабаванняў да класіфікацыі прадукту.
