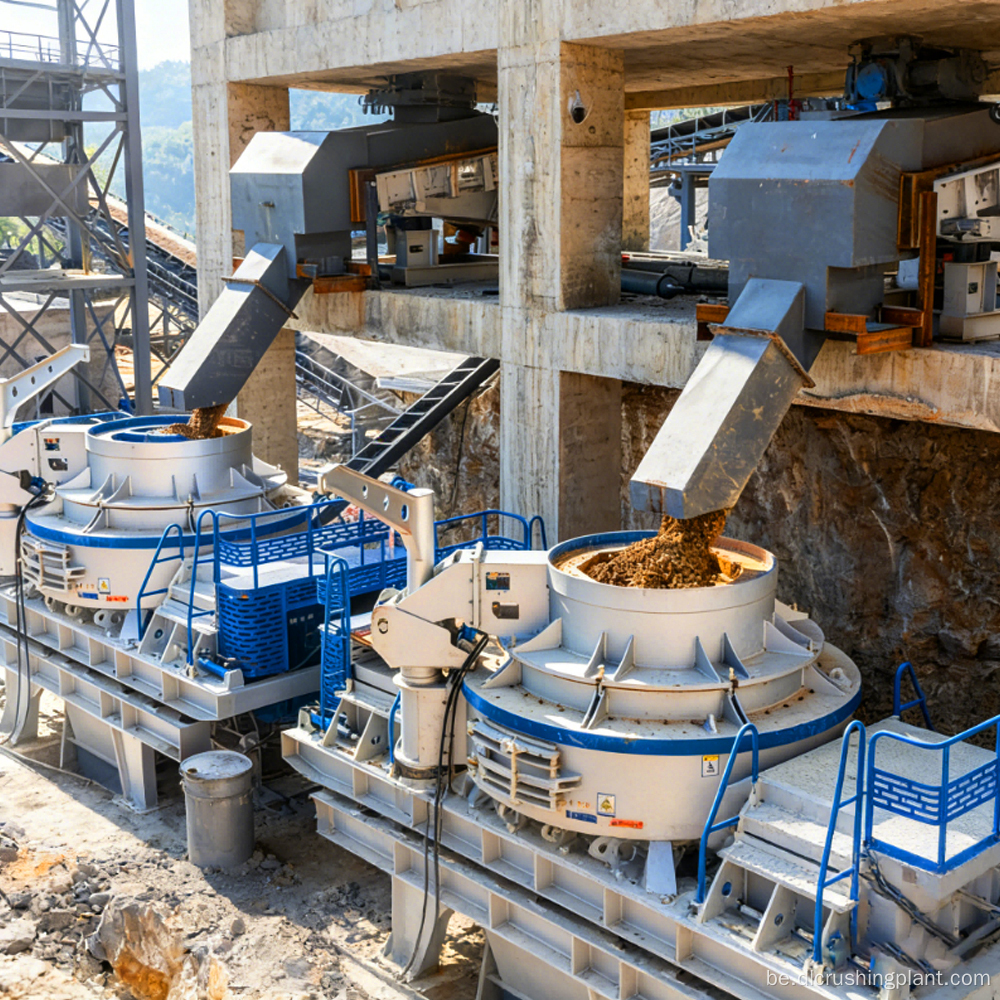

Лінія па вытворчасці кальцытавага запаўняльніка і прамысловага пяску з камбінаваным працэсам драбнення і прамывання

Гэтая вытворчая лінія мае гадавую магутнасць 2 мільёны тон, прымаючы камбінаваны працэс «драбнення + прамывання». Ён абсталяваны цяжкай малатокавай драбнілкай PCZ1820 для буйнога драбнення, ударнай драбнілкай HCS1523 для дробнага драбнення і фармавання і дзвюма ўдарнымі драбнілкамі з вертыкальным валам VSI1263 для глыбокай падрыхтоўкі пяску, якія дапоўнены шматдэкавымі вібрасітамі, спіральнымі шайбамі пяску, агрэгатамі для збору і абязводжвання дробнага пяску, а таксама сістэмай згушчэння шлама і фільтр-прэса. Лінія адначасова вырабляе чатыры гатовых віды прадукцыі: пясок прэміум-класа 0-5 мм, запаўняльнікі 5-10 мм, шчэбень 10-20 мм і 20-31,5 мм.

Лінія ў асноўным прымяняецца ў буйнамаштабнай вытворчасці запаўняльніка і прамысловага пяску для кальцытавых/вапняковых шахт. Гатовая прадукцыя ахоплівае бетонныя заводы, дарожную інфраструктуру, высакакласныя напаўняльнікі для пакрыццяў, сыравіну для штучнага мармуру, а таксама шкляную і керамічную сыравіну ў галінах з высокай дабаўленай вартасцю.

Асноўныя болевыя моманты: па-першае, гліну з паверхні руднага цела цяжка выдаліць, што прыводзіць да высокага ўтрымання гліны пры вытворчасці сухога пяску; па-другое, традыцыйныя сцёкавыя вады для мыцця не адпавядаюць стандартам скіду; па-трэцяе, нізкія каэфіцыенты аднаўлення дробнага пяску пры адначасовым вывадзе некалькіх спецыфікацый; па-чацвёртае, нізкая цвёрдасць кальцыту выклікае празмернае драбненне падчас вытворчасці пяску, што прыводзіць да празмернага ўтрымання каменнага парашка.

Асноўныя рашэнні: на этапе драбнення цяжкая малаткавая драбнілку PCZ1820 замяняе шчокавую драбнілку ў адну стадыю, упарадкоўваючы працэс; што тычыцца вытворчасці пяску, прынцып VSI камень на камені памяншае празмернае драбненне; на канцы прамывання, спіральная пясчаная машына ў спалучэнні з блокам аднаўлення дробнага пяску і абязводжвання дасягае ўтрымання гліны ў гатовым прадукце <1% і аднаўлення дробнага пяску>95%; сцёкавыя вады рэцыркулююць пасля згушчэння і адціскання фільтра, дасягаючы нулявога скіду.

Этап здабычы: бурэнне ў свідравіне → падрыўныя работы сярэдняй глыбіні → пагрузка гідраўлічным экскаватарам → транспарціроўка кар'ерным самазвалам да ўчастка адпрацоўкі шахты.

Этап апрацоўкі: вібрацыйны сілкавальнік ZGC2050 → грубае драбненне цяжкай малатковай драбнілкі PCZ1820 (падача ≤800 мм) → істужачны канвеер на вялікія адлегласці → сілкавальнік ZG1223 → дробнае драбненне ўдарнай драбнілкі HCS1523 → класіфікацыя вібрасіта 2YKZ3680S → бункер для запаўнення → ZG1223 фідэр → VSI1263 выраб пяску з вертыкальным валам → 3YKZ3680S дакладнае прасейванне → другое VSI1263 глыбокае выраб пяску → класіфікацыя дакладнасці 2YKZ3070S → гатовы пясок пераходзіць на стадыю прамывання.

Стадыя прамывання: выраблены пясок менш чым 5 мм → прамыванне і ачыстка ад гліны спіральнай пясочніцы LXS1890 → блок аднаўлення і абязводжвання дробнага пяску XSH2455 → захоўванне гатовай прадукцыі. Сцёкавая вада → бак для збору → бак для згушчэння шламу → фільтр-прэс з пласцінай і каркасам → рэцыркуляцыя чыстай вады / сухі скід асадка.

Дызайн схемы: ахоплівае распрацоўку плана здабычы карысных выкапняў, выпрабаванні працэсаў драбнення і прамывання, разлік воднага балансу, 3D-мадэляванне завода, а таксама планіроўку пляцоўкі і праектаванне транспарту.

Вытворчасць абсталявання: асноўнае абсталяванне, у тым ліку цяжкія малатковыя драбнілкі, ударныя драбнілкі, пескогенератор VSI, пяскомыйка, абязводжвальнік, прасейвальнае і транспартнае абсталяванне, распрацоўваецца і вырабляецца самастойна, кожная машына правяраецца перад пастаўкай.

Мантаж і ўвод у эксплуатацыю: інструкцыі на месцы для правядзення будаўнічых работ, мантажу, размяшчэння трубаправодаў і інтэграванага ўводу ў эксплуатацыю поўнага комплексу з ключавым акцэнтам на баланс вады ў сістэме мыцця і хуткасць аднаўлення дробнага пяску, праходжанне 72-гадзіннай прыёмкі пры поўнай нагрузцы.

Аўтсорсінг эксплуатацыі і тэхнічнага абслугоўвання: дадатковыя пакеты эксплуатацыі і абслугоўвання, якія ахопліваюць рэгулярныя праверкі, планавую замену зношаных дэталяў, пастаўку хімікатаў для ачысткі вады і дыстанцыйную дыягностыку няспраўнасцей, забяспечваючы OEE >85%.

Праект комплекснай перапрацоўкі кальцыту і пяску на Філіпінах у Себу. Заказчыкам з'яўляецца буйная мясцовая група па здабычы будаўнічых матэрыялаў і здабычы карысных выкапняў з запасамі больш за 80 мільёнаў тон, чысцінёй кальцыту CaCO3>98% і беласцю>90%. Zhongyu Dingli паставіў адну інтэграваную лінію драбнення і прамывання магутнасцю 2 мільёны тон у год.

З моманту ўводу ў эксплуатацыю гадавая здабыча дасягнула 2,1 мільёна тон. Прамыты прамыты пясок таўшчынёй 0-5 мм мае ўтрыманне гліны <0,5%, модуль дробнасці, які рэгулюецца ад 2,5 да 2,9, адпавядае стандартам ASTM C33 і філіпінскім стандартам DPWH; гліністасць запаўняльніка <0,3%. Сістэма каналізацыі дасягае 100% рэцыркуляцыі з нулявым парушэннем экалогіі. Прамыты пясок прэміум-класа прадаецца на 40% даражэй за мясцовы рачны пясок.

Водгукі кліентаў: «Рашэнне Zhongyu Dingli для драбнення і мыцця дакладна вырашыла нашу асноўную праблему высокага ўтрымання гліны ў кальцыце. Лінія працуе стабільна, а хуткасць рэагавання пасля продажу заслугоўвае даверу».

Q1: У чым розніца паміж кальцытам і звычайным вапняком? Лінейка універсальная для абодвух?

A: Кальцыт з'яўляецца асноўным мінеральным кампанентам вапняка. Кальцыт высокай чысціні мае больш высокую беласць. Высокая магутнасць сістэмы апрацоўкі кальцыту Гэтая лінія з'яўляецца цалкам універсальнай для абедзвюх, патрабуе толькі карэкціроўкі дыяфрагмы экрана пры пераключэнні матэрыялаў.

Пытанне 2: Ці спажываецца празмернае колькасць вады ў працэсе мыцця? Ці можна яго выкарыстоўваць у раёнах з дэфіцытам вады?

A: Каэфіцыент рэцыркуляцыі сцёкавых вод >90%, з папаўненнем прэснай вады ўсяго 0,3-0,5 тоны на тону матэрыялу. У раёнах з дэфіцытам вады можна наладзіць сістэму збору дажджавой вады або забяспечыць альтэрнатыву вырабу сухога пяску + класіфікацыі паветра.

Пытанне 3: Якія наступствы адсутнасці канфігурацыі блока збору дробнага пяску і абязводжвання?

A: Гэта прылада аднаўляе больш за 95% дробнага пяску 0,075-0,6 мм са сцёкавых вод, павялічваючы ўраджайнасць на 10%-15%. Эфектыўная канструкцыя ўстаноўкі для драбнення кальцыту.

Q4: Як апрацоўваецца асадак з фільтр-прэса?

A: Фільтраваны асадак мае ўтрыманне вільгаці <25 % і можа выкарыстоўвацца для засыпкі вырашчаных тэрыторый, рэкультывацыі шахтаў і пакрыцця глебы або прададзены цагляным заводам. Гэта не небяспечныя адходы.

Q5: Ці ёсць у Zhongyu Dingli магчымасці абслугоўвання на Філіпінах і ў Паўднёва-Усходняй Азіі?

A: Рэгіянальны офіс і склад запасных частак знаходзяцца ў Маніле з дастаўкай запасных частак на працягу 48 гадзін і абслугоўваннем інжынера на месцы на працягу 72 гадзін. Буйнамаштабнае абсталяванне для вытворчасці кальцыту Больш за 20 падобных ліній былі пастаўлены ў Паўднёва-Усходняй Азіі.
