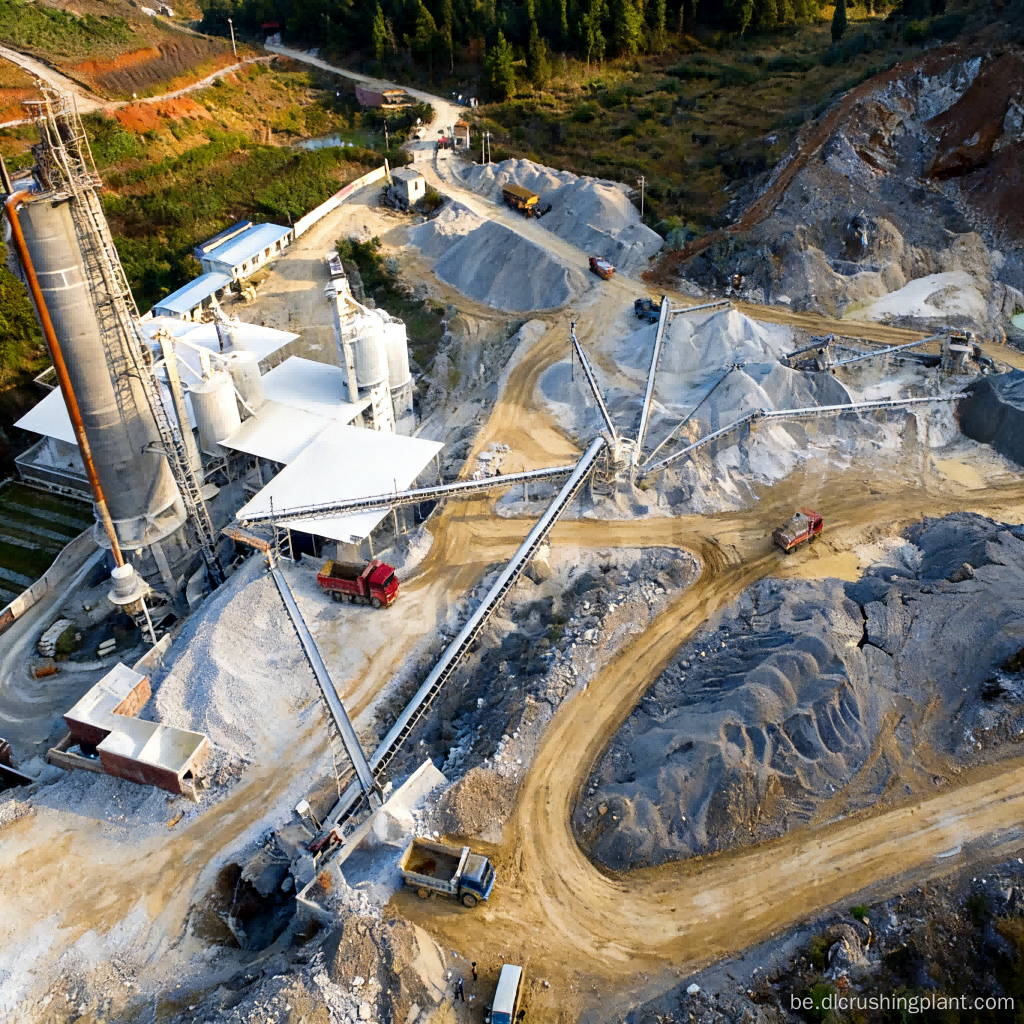

Эканамічная лінія для драбнення карбанату кальцыя і перапрацоўкі парашка са спрошчанай канфігурацыяй

Комплексны праект вырабу пяску з карбанату кальцыя і вытворчасці парашка

Агляд праекта лініі вытворчасці карбанату кальцыя

Гэтая вытворчая лінія мае праектную магутнасць 200 тон у гадзіну, прыняўшы абцякальную канфігурацыю кароткага працэсу з меншай колькасцю адзінак асноўнага абсталявання, нізкімі першапачатковымі інвестыцыямі і простымі эксплуатацыяй і абслугоўваннем. Ён адначасова вырабляе парашок карбанату кальцыя, прамысловы пясок і запаўняльнікі розных спецыфікацый, задавальняючы разнастайныя патрэбы рынку ў будаўнічых матэрыялах, хімічных напаўняльніках, агентах для дэсульфурацыі і кармавых дабаўках.

Лінія завяршыла экалагічную мадэрнізацыю з цалкам закрытымі канструкцыямі па ўсёй тэрыторыі ў спалучэнні з высокаэфектыўнай сістэмай збору пылу ў мяшкоў, што забяспечвае працу без пылу на вытворчай пляцоўцы з канцэнтрацыямі выкідаў, якія адпавядаюць нацыянальным і міжнародным экалагічным стандартам. У аптымізаваных умовах фактычная прадукцыйнасць можа перавышаць 200 тон у гадзіну, дапамагаючы кліентам дасягаць вытворчых мэтаў датэрмінова.

Асноўныя балючыя моманты: па-першае, малыя і сярэднія шахты карбанату кальцыя маюць абмежаваны інвестыцыйны бюджэт, а традыцыйныя шматступенныя лініі патрабуюць мноства адзінак абсталявання, вялікіх тэрыторый і працяглых перыядаў акупнасці; па-другое, вытворчасць парашка карбанату кальцыя стварае вялікія аб'ёмы пылу, з невыкананнем рызык прыпынення вытворчасці і выпраўлення; па-трэцяе, лініі з нізкай прапускной здольнасцю маюць высокія адзінкавыя эксплуатацыйныя выдаткі, пры гэтым спажыванне энергіі на тону і выдаткі на працоўную сілу застаюцца стабільна высокімі.

Асноўныя рашэнні: Цяжкая малаткавая драбнілку PCZ служыць асноўным абсталяваннем для драбнення, завяршаючы буйное і сярэдняе драбненне ў адной машыне - упарадкоўваючы працэс і памяншаючы колькасць абсталявання больш чым на 50%. Вялікі каэфіцыент змяншэння і высокая хуткасць утварэння за адзін праход зніжаюць спажыванне энергіі на тону прыкладна на 25% у параўнанні з традыцыйнымі рашэннямі для щековай + ударнай драбнілкі. Уся лінейка абсталявана імпульсна-рэактыўнымі рукавнымі пылазборнікамі і цалкам закрытымі кажухамі, якія падтрымліваюць канцэнтрацыю пылу ў майстэрні ніжэй за 10 мг/м³. Канфігурацыя прасейвання з'яўляецца гнуткай, што дазваляе рэгуляваць каэфіцыент выхаду парашка, пяску і запаўняльніка пры неабходнасці.

Лінія па вытворчасці карбанату кальцыя Працэс

Этап 1 – Падача: Карбанат кальцыя з шахты раўнамерна падаецца ў першасную драбнілку з дапамогай вібрацыйнага сілкавальніка з рэгуляваннем частаты хуткасці падачы, каб адпавядаць наступнай магутнасці апрацоўкі.

Этап 2 – Першаснае драбненне і фармаванне: Цяжкая малаткавая драбнілку PCZ памяншае падачу ≤600 мм да ніжэй за 50 мм за адзін праход, выкарыстоўваючы прынцыпы высакахуткаснага ўдару малатка для высокага каэфіцыента здрабнення без неабходнасці выкарыстання папярэдняй щековай драбнілкі.

Этап 3 - Класіфікацыйны скрынінг: здробнены матэрыял паступае на шматпалубны круглы вібрасіта, дзе ён падзяляецца па памеры часціц на парашок (<5 мм), прамысловы пясок (0-5 мм), дробны запаўняльнік (5-15 мм) і буйны запаўняльнік (15-30 мм). Негабарытны матэрыял аўтаматычна вяртаецца ў малатоковую драбнілку для рэцыркуляцыі.

Этап 4 – Збор і аднаўленне пылу: усе пункты ўзнікнення пылу на станцыях драбнення, прасейвання і перадачы абсталяваны каўпакамі для збору пылу, злучанымі праз каналы з імпульсна-струйным рукавным пылазборнікам. Сабраны парашок аднаўляецца ў выглядзе гатовага прадукту з чыстым паветрам, які выпускаецца ў адпаведнасці са стандартамі.

Этап 5 - Транспарціроўка і захоўванне: гатовая прадукцыя кожнага гатунку транспартуецца герметычнымі істужачнымі канвеерамі ў адпаведныя бункеры, абсталяваныя сістэмамі аўтаматычнага размеркавання матэрыялу і ўзважвання/загрузкі.

Лінія па вытворчасці карбанату кальцыя Змест паслуг EPC

Дызайн схемы: на падставе запасаў шахты, маркі карбанату кальцыя (утрыманне CaCO3), мэтавай структуры прадукту і інвестыцыйнага бюджэту мы наладжваем выбар драбнілкі і рашэнні для збору пылу, забяспечваючы 3D-кампаноўку ліній і разлікі рэнтабельнасці інвестыцый.

Вытворчасць абсталявання: асноўнае абсталяванне (цяжкая малаткавая драбнілку, вібрацыйныя грохоты, пылазборнікі, канвееры) распрацоўваецца і вырабляецца ўласнымі сіламі, прычым кожная машына правяраецца і правяраецца перад пастаўкай і суправаджаецца пратаколамі прадукцыйных выпрабаванняў.

Устаноўка і ўвод у эксплуатацыю: Інжынеры прадастаўляюць рэкамендацыі на месцы для правядзення будаўнічых работ і ўстаноўкі абсталявання, праводзячы інтэграваны ўвод у эксплуатацыю, пакуль лінія не дасягне 72 гадзін поўнай нагрузкі, адначасова праходзячы навучанне аператараў.

Аўтсорсінг эксплуатацыі і тэхнічнага абслугоўвання: дадатковыя пакеты эксплуатацыі і тэхнічнага абслугоўвання, якія ахопліваюць рэгулярныя праверкі, пастаўку запасных частак, тэхнічнае абслугоўванне сістэмы збору пылу і дыстанцыйную тэхнічную падтрымку.

Справа аб праекце вытворчай лініі карбанату кальцыя

Праект па перапрацоўцы парашка карбанату кальцыя і запаўняльніка ў Малайзіі Перак. Заказчыкам з'яўляецца мясцовая кампанія па перапрацоўцы парашка карбанату кальцыя, чыя шахта раней была сканцэнтравана на экспарце кавалкавай руды з нізкай дабаўленай вартасцю і прыбыткам. Zhongyu Dingli распрацаваў і паставіў адну лінію драбнення карбанату кальцыя і вытворчасці парашка прадукцыйнасцю 200 тон у гадзіну.

З моманту ўводу ў эксплуатацыю фактычная прадукцыйнасць дасягнула 220 тон у гадзіну, пры гэтым парашок (200-325 меш) складае прыкладна 35%, а пясок і запаўняльнікі - прыкладна 65%. Пасля таго, як цалкам закрытая сістэма збору пылу была ўведзена ў эксплуатацыю, канцэнтрацыя пылу ў майстэрні апусцілася ніжэй за 8 мг/м³, прайшоўшы экалагічнае прыняцце Міністэрства энергетыкі Малайзіі з першай спробы. У параўнанні з папярэдняй мадэллю аўтсорсінгу комплексныя вытворчыя выдаткі кліента знізіліся прыкладна на 30%.

Водгукі кліентаў: «Інвестыцыі ў лінію Zhongyu Dingli былі ў рамках нашага бюджэту. Ад мантажу да ўводу ў эксплуатацыю прайшло ўсяго 4 месяцы, а прадукцыйнасць збору пылу значна пераўзышла чаканні – экалагічнае зацвярджэнне прайшло з першай спробы. З таго часу лінія працуе стабільна, і мы вельмі задаволены рэнтабельнасцю інвестыцый».

FAQ аб лініі вытворчасці карбанату кальцыя

Q1: Які прыблізны агульны аб'ём інвестыцый для лініі 200TPH і які перыяд акупнасці?

A: У залежнасці ад канфігурацыі, інвестыцыі ў асноўнае абсталяванне звычайна знаходзяцца ў разумных межах, пры гэтым поўныя інвестыцыі EPC вар'іруюцца ў залежнасці ад сістэмы вытворчасці карбанату кальцыя на пляцоўцы і дапаможных памяшканнях. Грунтуючыся на прыкладзе Малайзіі, пры звычайных парашках карбанату кальцыя і агрэгатных рынкавых умовах перыяд акупнасці складае прыблізна 2-3 гады.

Пытанне 2: Ці можа лінія адначасова вырабляць парашок розных ступеняў дробнасці?

A: Базавая версія вырабляе сумесь пяску і парашка <5 мм. Для дробнага парашка памерам 200-800 меш можна дадаць дадатковыя млыны Raymond або вертыкальныя валковыя млыны для фарміравання сістэмы драбнення і класіфікацыі, лініі вытворчасці карбанату кальцыя, якая дазваляе размеркаваць парашок, пясок і запаўняльнік па патрабаванні.

Пытанне 3: ці лёгка абслугоўваць сістэму збору пылу? Як доўга служаць фільтравальныя пакеты?

A: Імпульсна-рэактыўны рукавны пылазборнік выкарыстоўвае аўтаматычную ачыстку PLC з простымі працэдурамі абслугоўвання. Пры эксплуатацыйных умовах карбанату кальцыя тэрмін службы фільтравальнага мяшка складае прыкладна 12-18 месяцаў, з нізкімі выдаткамі на замену і магчымасцю замены мяшкоў паасобку без спынення вытворчасці.

Q4: Колькі аператараў патрабуецца для лініі 200TPH?

Адказ: Лінія працуе ў аўтаматычным рэжыме, у змену патрабуецца ўсяго 3-4 чалавекі (у тым ліку аператар цэнтральнага дыспетчара, інспектар патрульна-паставой службы і аператар пагрузчыка).

Q5: Ці ёсць у Zhongyu Dingli лакалізаванае абслугоўванне ў Малайзіі?

Адказ: Кампанія мае рэгіянальны офіс і склад запасных частак у Куала-Лумпуры, вялікі завод карбанату кальцыя, які забяспечвае дастаўку запасных частак на працягу 48 гадзін і абслугоўванне інжынера на месцы на працягу 72 гадзін. Больш за 30 вытворчых ліній былі разгорнутыя ў Паўднёва-Усходняй Азіі.

Атрымайце індывідуальнае рашэнне карбанату кальцыя | Звяжыцеся з групай інжынераў Zhongyu Dingli
