Мадэрнізацыя і рэканструкцыя лініі па вытворчасці штучнага пяску з вапняка. Праект пад ключ для вытворчасці высакаякаснага пяску.

Гэтая лінія па мадэрнізацыі штучнага вапняковага пяску з сутачнай прадукцыйнасцю 3000 метрычных тон (300 метрычных тон у гадзіну) абапіраецца на існуючую щековаю драбнілку 500×750, дадаючы дзве двухротарныя машыны для вытворчасці пяску DLZSJ1213 і два круглыя вібрасіты 3YKZ2470, мадэрнізуючы арыгінальны аднамэтавы лінію па вытворчасці шчэбню ў інтэграваную лінію па вытворчасці розных гатункаў штучнага пяску і запаўняльнікаў. Паралельная праца дзвюх машын для вырабу пяску забяспечвае сутачную прадукцыйнасць 3000 метрычных тон, у той час як падвойныя грохоты, якія працуюць паралельна, забяспечваюць дакладную сарціроўку; негабарытны матэрыял з сіта вяртаецца ў машыны для вырабу пяску для паўторнага драбнення ў замкнёнай сістэме. Паўторна выкарыстоўваючы існуючую щековую драбнілку для скарачэння інвестыцый, новае абсталяванне сканцэнтравана выключна на этапах вырабу пяску і прасейвання, што прыводзіць да інвестыцый у мадэрнізацыю, якія складаюць толькі 50% ад таго, што каштаваў бы новы аб'ект з такой жа магутнасцю.

Асноўныя праблемы: існуючая щековая драбнілку вырабляла толькі адзін памер шчэбню, што прывяло да абмежаванай разнастайнасці прадукцыі, адсутнасці ўтрымання пяску і нізкай кошту прадукцыі; поўны разбор і рэканструкцыя запатрабуе празмерных укладанняў, падаўжаючы тэрмін акупнасці; і магутнасці адной машыны для вырабу пяску было недастаткова для дасягнення мэты ў 3000 метрычных тон у дзень.

Асноўныя рашэнні: захавайце щековую драбнілку 500×750 для першаснага драбнення, каб скараціць інвестыцыі на 50%; дадаць дзве двухротарныя машыны для вытворчасці пяску DLZSJ1213, якія працуюць паралельна, каб выканаць сутачную задачу вытворчасці 3000 метрычных тон; здвоеныя ротары здрабняюць матэрыял шляхам узаемнага ўдару, што прыводзіць да высокага выхаду пяску і нізкага зносу малатка; два 3YKZ2470 экрана, якія працуюць паралельна, сартуюць выхад на некалькі гатункаў гатовага пяску і запаўняльніка; Матэрыял большага памеру вяртаецца назад у машыны для вытворчасці пяску для паўторнага драбнення, у выніку чаго выхад гатовай прадукцыі перавышае 90%.

Існуючая щековая драбнілку 500 × 750 выконвае першаснае драбненне вапняка → матэрыял транспартуецца праз стужку ў прамежкавы запас → матэрыял з запасу раўнамерна размяркоўваецца з дапамогай фідэраў на дзве двухротарныя машыны для вытворчасці пяску DLZSJ1213 (кожная з агрэгатам з двума ротарамі магутнасцю 160 кВт) для вытворчасці пяску → Выхад з абедзвюх машын для вытворчасці пяску падаецца ў два Круглыя вібрасіты 3YKZ2470 для паралельнага сартавання → Гатовы штучны пясок і запаўняльнікі розных спецыфікацый захоўваюцца ў асобных бункерах → Негабарытны матэрыял з першага пласта сіта вяртаецца ў машыну для вырабу пяску для паўторнага драбнення ў замкнёным контуры. Існуючая секцыя щековай драбнілкі застаецца нязменнай, у той час як нядаўна дададзеная секцыя вырабу пяску і прасейвання размешчана самастойна; старая лінія можа працягваць вытворчасць падчас рэканструкцыі.

Дызайн: абследаванне існуючай лініі на месцы, выпрабаванне руды, план інтэграцыі новага і існуючага абсталявання, разлікі адпаведнасці вытворчых магутнасцей і планіроўка зоны мадэрнізацыі. Вытворчасць абсталявання: поўная ўласная вытворчасць дзвюх двухротарных машын для вытворчасці пяску DLZSJ1213, двух круглых вібрасітаў 3YKZ2470, пераносных бункераў, кармушак, істужачных канвеерных сістэм і г. д. з сертыфікацыяй CE/ISO. Мантаж і ўвод у эксплуатацыю: 15-20 дзён для ўстаноўкі новага абсталявання і комплекснага тэсціравання новых і існуючых ліній да дасягнення поўнай вытворчай магутнасці і стандартаў прадукцыйнасці. Кіраванне эксплуатацыяй і тэхнічным абслугоўваннем: навучанне аператараў, 1-гадовая гарантыя на асноўнае абсталяванне і пастаўка зношваемых дэталяў на ўвесь тэрмін службы (малаткі ротара і рашоткавыя сеткі).

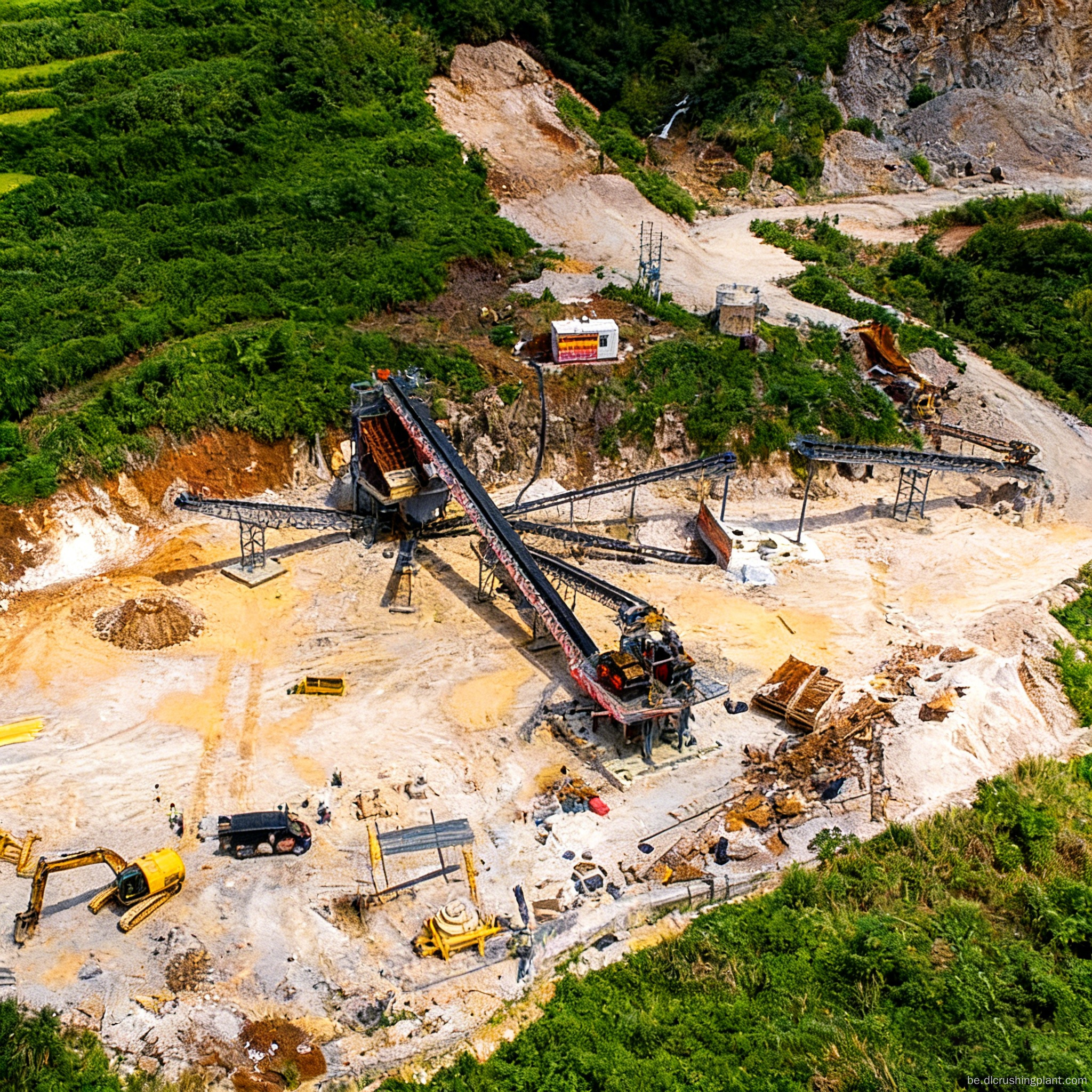

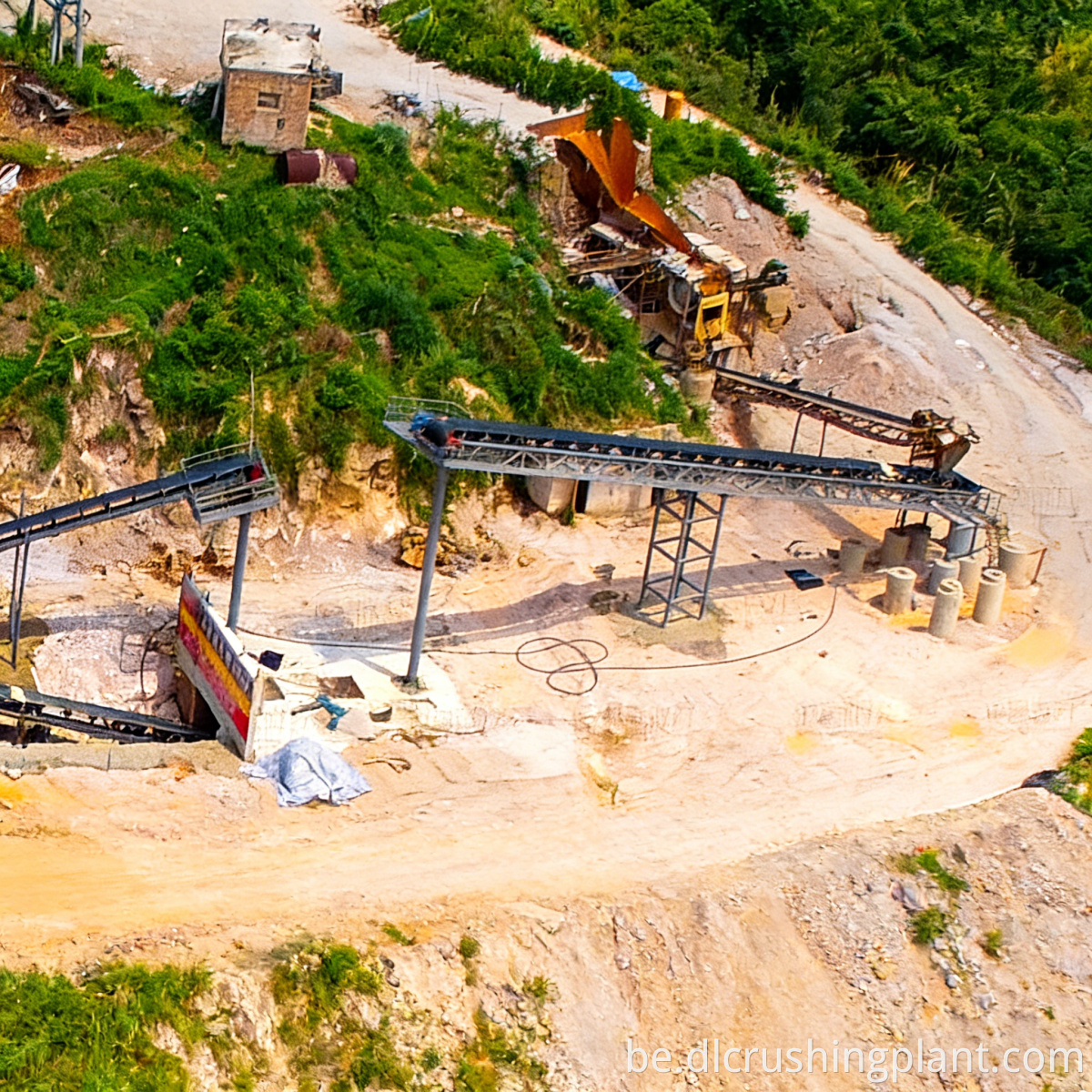

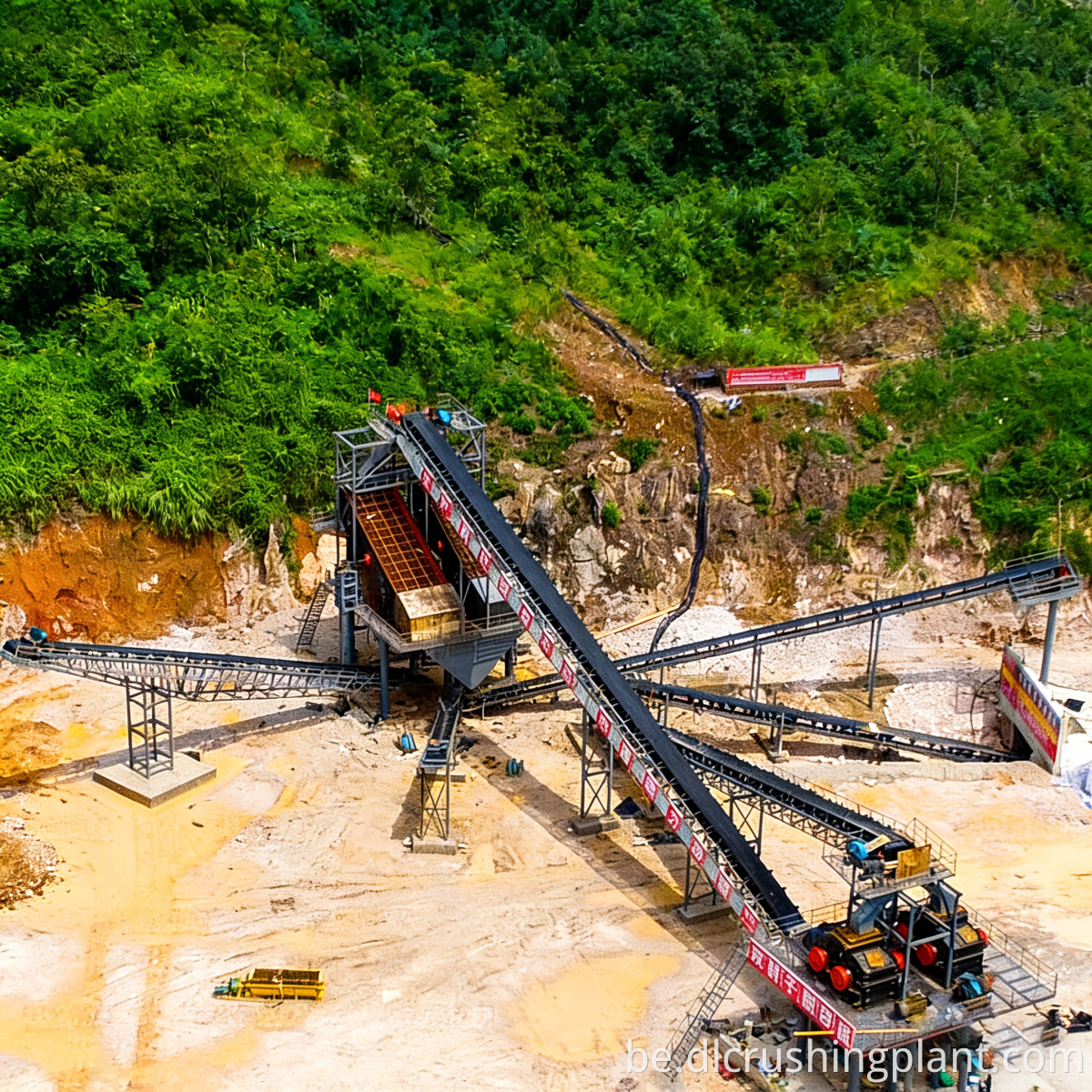

Праект мадэрнізацыі штучнага пяску ў кар'еры Хайфонг, В'етнам: існуючая лінія щековай драбнілкі PE500×750 кліента вырабляла толькі адзін памер запаўняльніка. Мадэрнізацыя ўключала ў сябе даданне двух двухротарных пясочнікаў ZSJ1213 і двух круглых вібрагрохотаў 3YKZ2470 да існуючай лініі, у выніку чаго штодзённая прадукцыйнасць склала 3000 метрычных тон прамысловага пяску і розных гатункаў запаўняльніка. Вытворцы пяску з падвойным ротарам забяспечваюць стабільную вытворчую магутнасць з 91% выхадам буйнагабарытнага матэрыялу, перапрацаванага для паўторнага драбнення. Інвестыцыі ў мадэрнізацыю склалі 48% ад кошту новага будаўнічага праекта, і поўная інвестыцыя акупілася на працягу 18 месяцаў пасля пачатку вытворчасці.

Водгукі кліентаў: "Падваенне пясочніка ZSJ1213 было ідэальным варыянтам для нашай щековай драбнілкі. Мы перайшлі ад продажу адной спецыфікацыі запаўняльніка да вытворчасці пяску і некалькіх гатункаў запаўняльніка. Кошт мадэрнізацыі склаў менш за 50% новага завода, і мы ніколі не спыняліся цалкам падчас мантажу. Акупнасць інвестыцый за 18 месяцаў".

Пытанне: Навошта выкарыстоўваць два вытворцы пяску замест аднаго агрэгата вялікай ёмістасці?

A: Адзін DLZSJ1213 мае магутнасць 80–120 метрычных тон у гадзіну; Паралельная праца двух агрэгатаў цалкам адпавядае планавай сутачнай выпрацоўцы 3000 метрычных тон. Рэканструкцыя старой горнай лініі машыны для вырабу пяску і вібрасіта. Перавагамі паралельнай працы двух установак перад адной вялікай магутнасцю з'яўляюцца: калі адна ўстаноўка праходзіць тэхнічнае абслугоўванне, другая можа працягваць вытворчасць без перапынку; паралельная канфігурацыя забяспечвае высокую гнуткасць, дазваляючы працаваць адным блокам у непікавы сезон для зніжэння спажывання энергіі.

Пытанне: Як доўга трэба будзе спыніць старую лінію падчас мадэрнізацыі?

A: Новая секцыя будзе пабудавана самастойна, а існуючая секцыя щековай драбнілкі працягне вытворчасць. Рашэнні для ліній вытворчасці пяску Мадэрнізацыя і ўдасканаленне існуючых вытворчых ліній Кароткае спыненне на 3-5 дзён патрабуецца толькі для інтэграцыі новай і старой ліній. Мы рэкамендуем завяршыць інтэграцыю падчас планавага спынення шахты на тэхнічнае абслугоўванне, каб мінімізаваць страты вытворчасці. Паслугі пад ключ для высокаэфектыўнай здабычы пяску і мадэрнізацыі шахт.
