Двухступеністае каскаднае кіраванне для вапняковага запаўняльніка цяжкай малатокавай драбнілкі і фармовачнай машыны

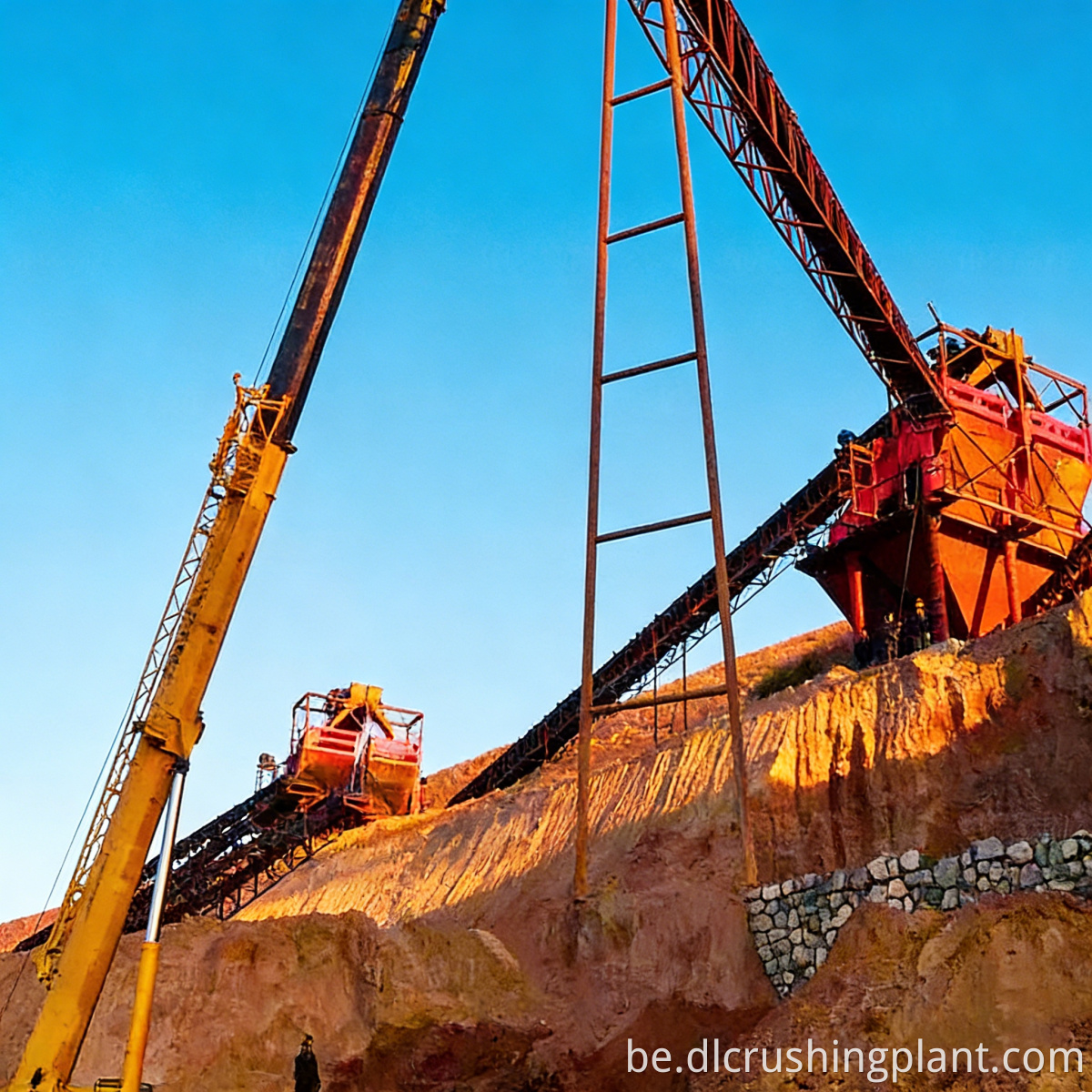

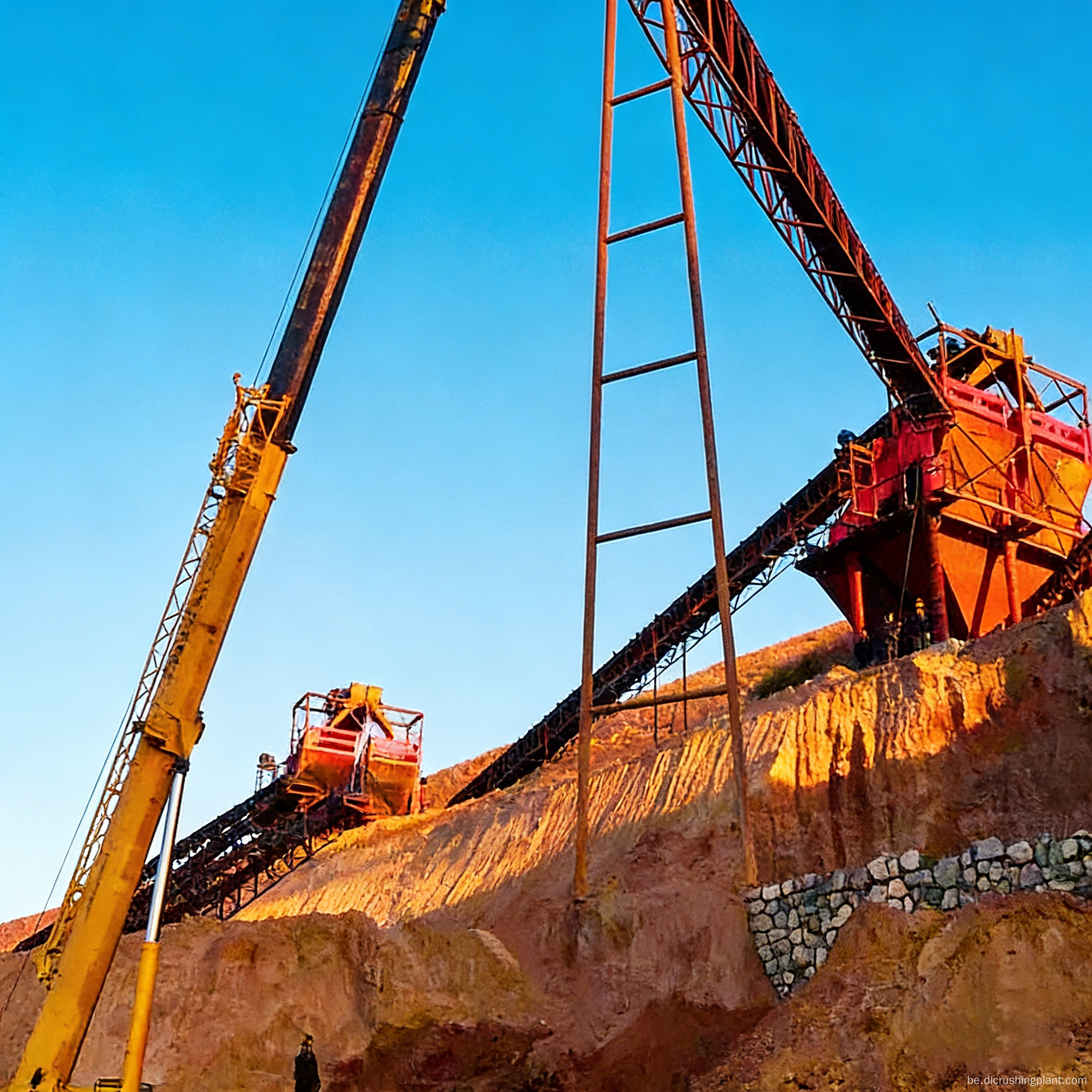

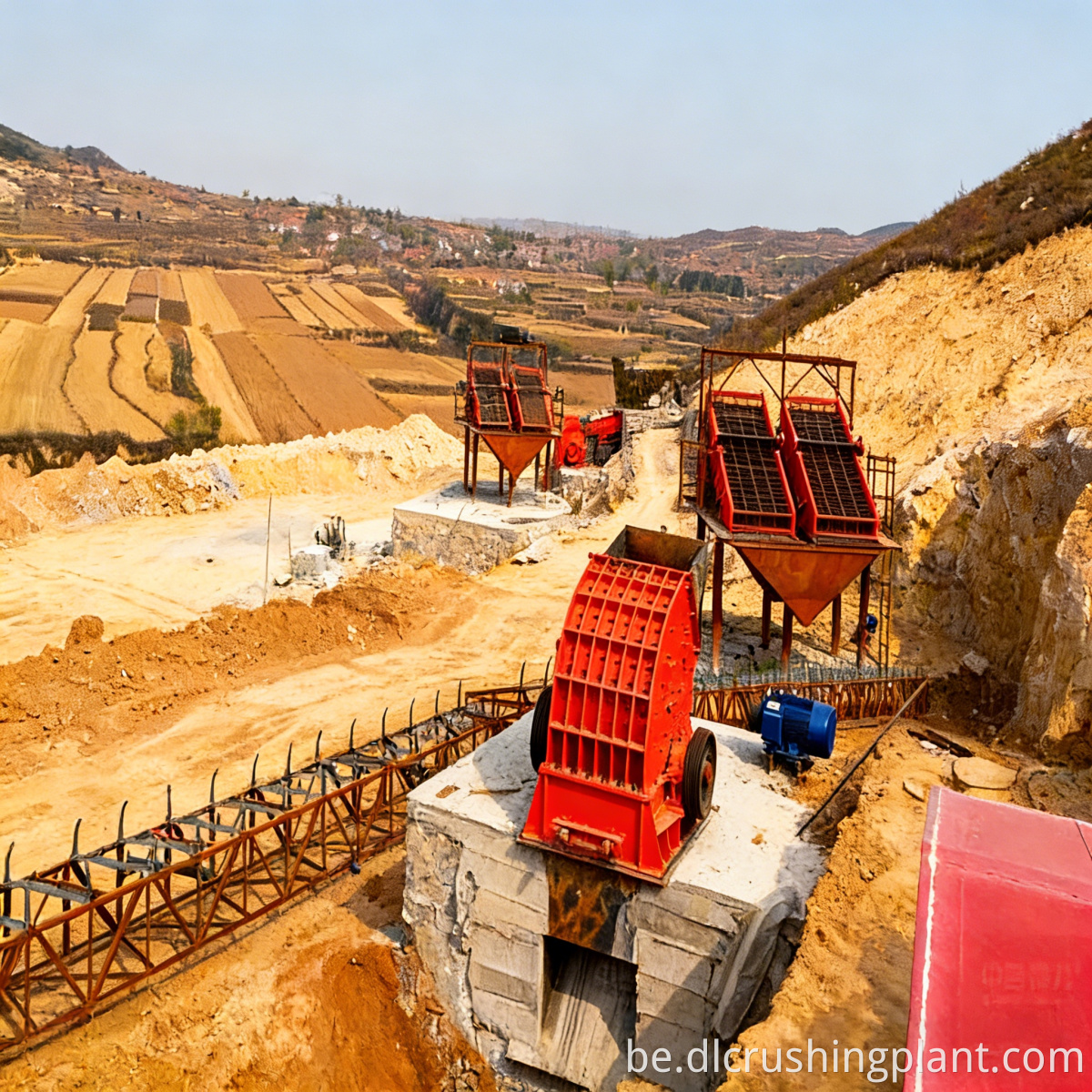

Гэты нядаўна пабудаваны завод вапняковых запаўняльнікаў з сутачнай вытворчай магутнасцю 10 000 метрычных тон выкарыстоўвае двухступеньчаты працэс, які складаецца з звышмагутнай малатокавай драбнілкі PCZ1620 для першаснага драбнення і фармоўкі ў спалучэнні з фармовачнай машынай PC1216 з дакладным кантролем рэцыркуляванага матэрыялу. Сістэма абсталявана звышмагутным сілкавальнікам ZGC2050 і двума вялікімі круглымі вібрасітамі (3YKZ3070 і 2YKZ3070), якія вырабляюць высакаякасныя дробныя запаўняльнікі розных памераў. Вапняк валодае сярэдняй цвёрдасцю і добрай рассыпістай. Звышмоцная малаткавая драбнілку з вялікім адтулінай падачы дасягае высокай хуткасці фарміравання за адзін праход, у той час як фармовачная машына апрацоўвае толькі частку рэцыркуляванага матэрыялу, каб прадухіліць празмернае драбненне, забяспечваючы высокі выхад і аптымальную форму часціц. Гэтая сістэма падыходзіць для пастаўкі запаўняльнікаў для буйнамаштабных інфраструктурных праектаў, бетонных заводаў і баз пастаўкі матэрыялаў для шашы.

Асноўныя праблемы: няправільны выбар абсталявання для новых кар'ераў магутнасцю 10 000 метрычных тон прыводзіць да высокай хуткасці празмернага драбнення і празмерных адходаў; недастатковая магутнасць аднаго блока, якая патрабуе паралельнай працы некалькіх блокаў, што прыводзіць да складанай эксплуатацыі і абслугоўвання; абмежаваныя спецыфікацыі гатовай прадукцыі і няякасная форма часціц негатыўна ўплываюць на адпускныя цэны.

Асноўныя рашэнні: звышмоцная малаткавая драбнілку PCZ1620 аб'ядноўвае функцыі драбнення і фармавання, эфектыўна апрацоўваючы вапняк праз вялікае адтуліну для падачы для атрымання аднастайнай формы часціц; фармовачная машына PC1216 паўторна апрацоўвае толькі негабарытны зваротны матэрыял, што прыводзіць да надзвычай нізкай хуткасці празмернага драбнення і каэфіцыента выхаду, які перавышае 93%; Інтэграваная сістэма кіравання з падвойным экранам 3YKZ3070 + 2YKZ3070 вырабляе некалькі гатункаў запаўняльніка за адзін праход, забяспечваючы нязменную якасць.

Сыры вапняк → ZGC2050 звышмоцны сілкавальнік для раўнамернай падачы → звышмагутная малаткавая драбнілка PCZ1620 (камбінаванае першаснае драбненне і фармоўка) Аднапраходная фармоўка → 3YKZ3070 трохслаёвы круглы вібрацыйны грохот для першаснай сартоўкі → Негабарытны матэрыял з верхняй часткі экрана паступае ў фармовачную машыну PC1216 для другаснага ачысткі перад вяртаннем на паўторнае прасейванне → 2YKZ3070 двухслаёвы круглы вібрацыйны грохот для другаснага дробнага сортавання → Гатовыя запаўняльнікі розных спецыфікацый захоўваюцца ў асобных бункерах. Сістэма кіравання з падвойным экранам у спалучэнні з фармовачнай машынай апрацоўвае толькі зваротны матэрыял; каэфіцыент празмернага драбнення для ўсяго працэсу складае менш за 8%, што прыводзіць да мінімальных адходаў.

Дызайн рашэння: ацэнка рэсурсаў шахты, комплексны аналіз руды, макет генеральнага плана ў маштабе 10 000 метрычных тон, выбар і адпаведнасць абсталявання і план ацэнкі ўздзеяння зялёнай шахты на навакольнае асяроддзе. Вытворчасць абсталявання: фідэр ZGC2050, звышмагутная малаткавая драбнілку PCZ1620, фармовачная машына PC1216, вялікія круглыя ​​вібрасіты 3YKZ3070 і 2YKZ3070, сістэма транспарціроўкі, сістэмы збору пылу і размеркавання электраэнергіі, цэнтралізаваныя сістэмы кіравання і іншыя кампаненты - усё гэта вырабляецца ўласнасцю і сертыфікавана па стандартах CE/ISO. Мантаж і ўвод у эксплуатацыю: 25–35 дзён для ўстаноўкі поўных вытворчых ліній на буйнамаштабных шахтах, уключаючы комплексны ўвод у эксплуатацыю да выхаду на поўную магутнасць вытворчасці і адпаведнасці стандартам. Кіраванне эксплуатацыяй і тэхнічным абслугоўваннем: навучанне аператараў, 1-гадовая гарантыя на асноўнае абсталяванне, падтрымка запасных частак і дыстанцыйная дыягностыка.

Праект агрэгатнага завода ў Суматэры, Інданезія: нядаўна пабудаваная вапняковая шахта з сутачнай магутнасцю 10 000 метрычных тон, якая ўключае цяжкую малаткавую драбнілку PCZ1620 + фармовачную машыну PC1216 + інтэграваную сістэму кіравання з падвойным экранам 3YKZ/2YKZ3070, якая вырабляе высакаякасны «мі шы» і трохгатунковы запаўняльнік. Фармоўшчык апрацоўвае толькі 15% негабарытнага зваротнага матэрыялу; каэфіцыент празмернага драбнення ніжэй за 8%, а выхад - 93%. Два гады з моманту ўводу завод бесперапынна працуе на поўную магутнасць.

Водгукі кліентаў: "PCZ1620 апрацоўвае 10 000 метрычных тон штодня з выдатнай формай збожжа. Фармоўшчык PC1216 апрацоўвае толькі вернутыя памеры, празмернае драбненне мінімальна, а выхад застаецца вышэй за 93%. Сістэма падвойнага экрана дазваляе нам вырабляць некалькі спецыфікацый за адзін праход. Завод сапраўды сусветнага класа".

Пытанне: Вялікая малаткавая драбнілка PCZ1620 ужо мае функцыю фармавання. Навошта яшчэ патрэбен формаўтваральнік PC1216?

A: Пасля аднаго праходжання праз PCZ1620 прыкладна 85% матэрыялу адпавядае спецыфікацыям формы зярністасці, але астатнія 15% негабарытнага матэрыялу, які праходзіць праз экран, па-ранейшаму маюць неаптымальную форму зярністасці. Кантракт EPC пад ключ для новай шахты вапняковага запаўняльніка PC1216 ачышчае толькі гэтую частку вернутага матэрыялу, пазбягаючы празмернага драбнення і марнавання энергаспажывання, якое можа паўстаць у выніку ачысткі ўсёй партыі. Гэта павялічвае выхад да 93% і зніжае спажыванне энергіі прыкладна на 20% у параўнанні з рашэннем для поўнай серыйнай апрацоўкі.

Пытанне: Якая агульная ўстаноўленая магутнасць неабходная для вытворчай лініі з сутачнай магутнасцю 10 000 метрычных тон?

A: Вялікая малаткавая драбнілка PCZ1620 патрабуе прыблізна 500 кВт, фармовачная машына PC1216 - прыблізна 200 кВт і два вібрасіта 3070 агульнай магутнасцю каля 160 кВт, а таксама сістэма падачы і канвеера. Поўны камплект горназдабыўнога абсталявання для новага агрэгатнага праекта. Агульная энергаспажыванне ўсёй лініяй складае прыкладна 900-1000 кВт, удзельнае энергаспажыванне - прыкладна 1,2-1,4 кВт.гадз/метрычную тону.
