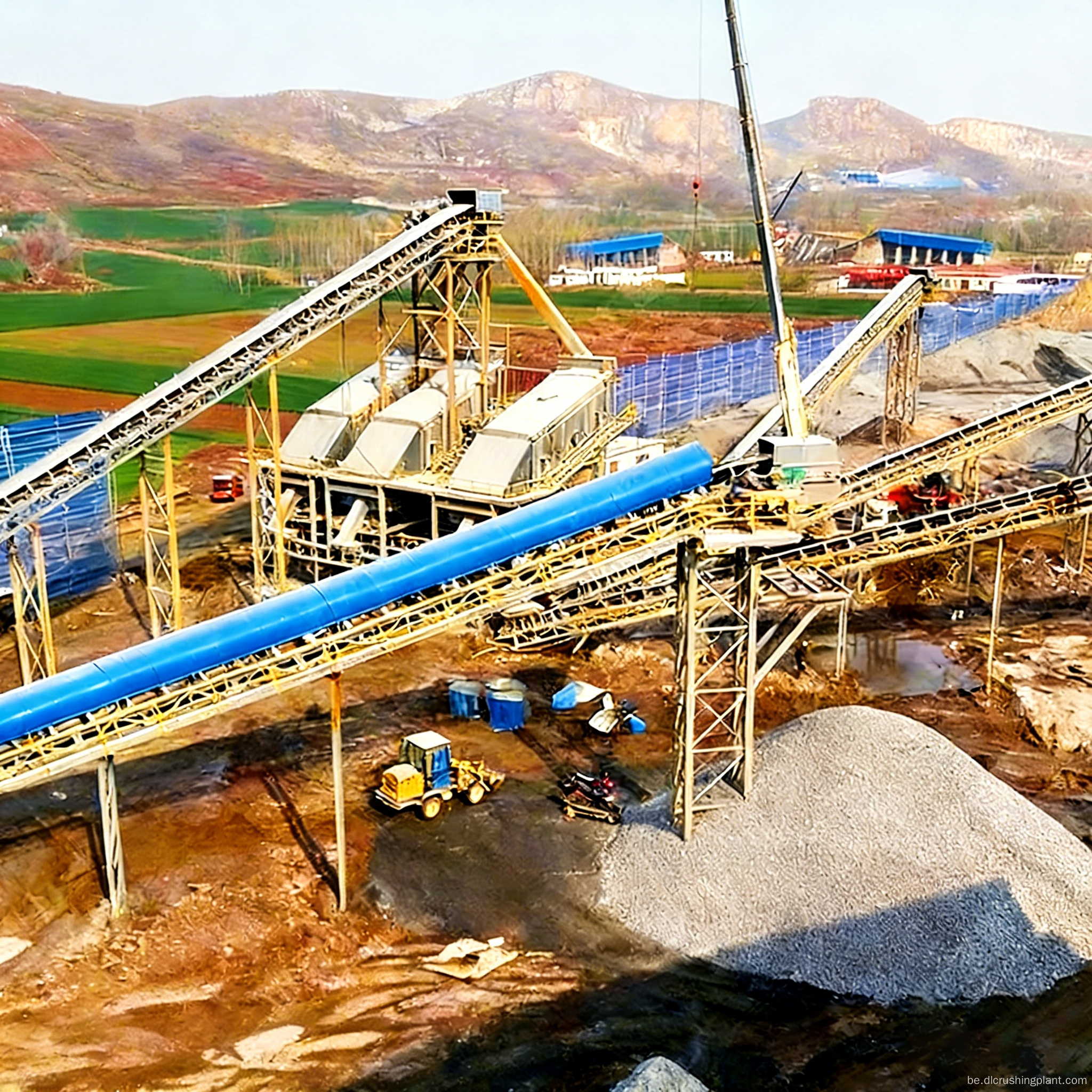

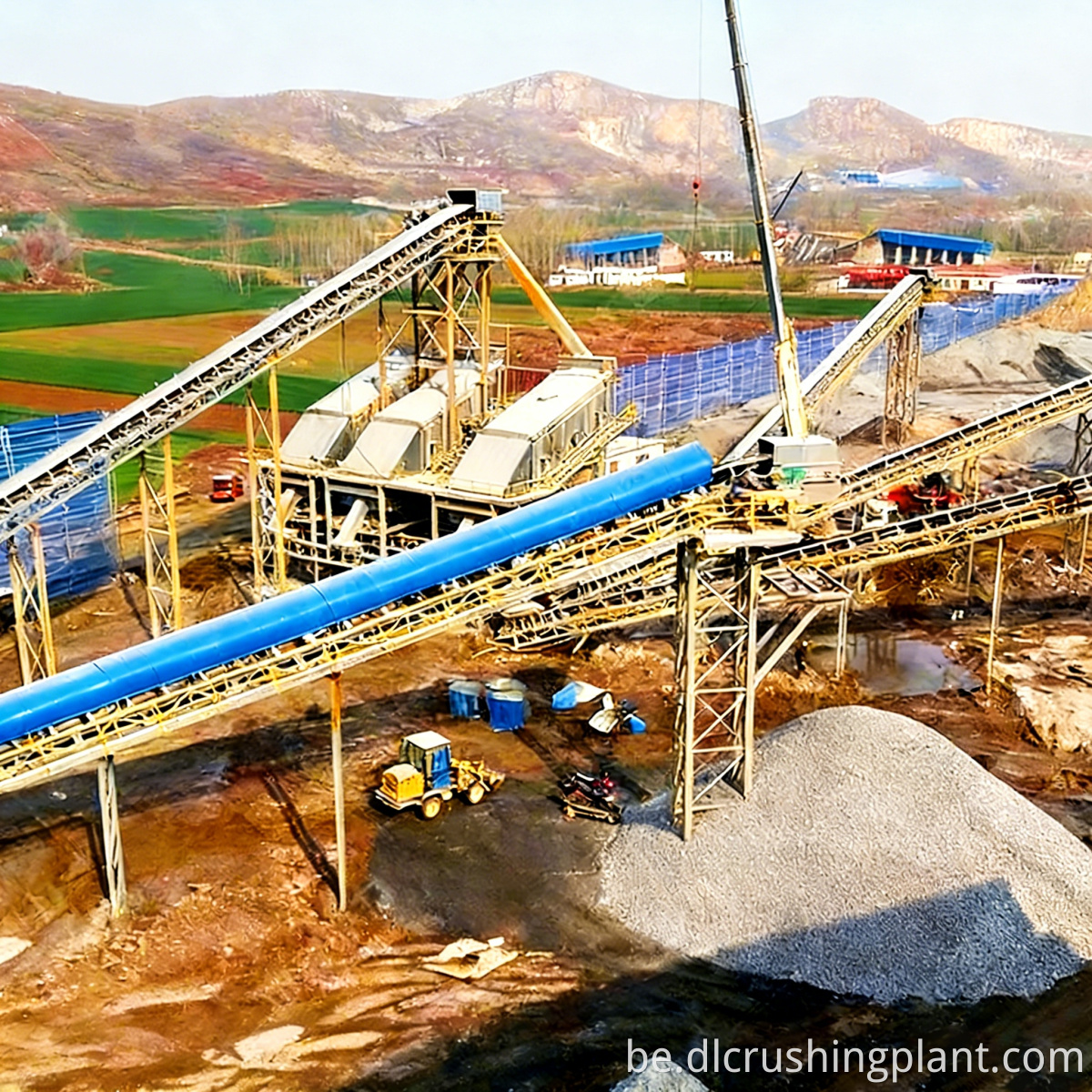

Поўны замкнёны цыкл Рачная галька Будаўніцтва Лінія па вытворчасці запаўняльнікаў Шматступеннае драбненне Выраб пяску і прамыванне пяску

Гэтая вытворчая лінія была спецыяльна распрацавана Zhongyu Dingli спецыяльна для рачной галькі высокай цвёрдасці (прыкладна 7 па шкале Мооса). Ён мае гнуткую канфігурацыю з вытворчай магутнасцю 50–800 метрычных тон у гадзіну і пастаўляецца з 1,5-гадовай гарантыяй на ўсю машыну. Сістэма аб'ядноўвае першаснае драбненне ў щековай драбнілцы, другаснае драбненне ў конуснай драбнілцы, выраб пяску ўдарнага тыпу, чатырохступеньчатую класіфікацыю і прамыванне пяску з каўшовым колам, што дазваляе дасягнуць 86% выхаду пяску з аднастайнай кубічнай формай часціц і градацыяй у гатовым прадукце.

Гатовая прадукцыя ўключае буйны пясок (0,5 мм), сярэдні пясок (0,35-0,5 мм), дробны пясок (0,25-0,35 мм) і асабліва дробны пясок (≤0,25 мм). Ён выкарыстоўваецца ў будаўніцтве, шашэйных дарогах, мастах, а таксама ў якасці фільтравальнай асяроддзя на водаачышчальных збудаваннях, цалкам замяняючы натуральны рачны пясок.

Асноўныя праблемы: высокая абразіўнасць рачной галькі выклікае хуткі знос малатковых пласцін у традыцыйных ударных драбнілках; агульнапрамысловы выхад пяску звычайна вагаецца ад 50% да 65%, што прыводзіць да высокага спажывання энергіі з-за неэфектыўнай рэцыркуляцыі; а нераўнамерная градацыя абцяжарвае выкананне патрабаванняў інжынерных праектаў высокага класа.

Асноўныя рашэнні: драбненне слаёў конуснымі драбнілкамі замяняе ударныя драбнілкі, падаўжаючы тэрмін службы лайнера на 65%; прынцып «камень на камень» ўдарнага пескогенератора дасягае 86% выхаду пяску; чатырохступеністая прэцызійная класіфікацыя адначасова вырабляе буйны, сярэдні, дробны і асабліва дробны пясок; пяскопрамывальнік каўшовага кола забяспечвае ўтрыманне бруду <1%; і ўвесь працэс аўтаматызаваны з дапамогай PLC.

Першаснае драбненне ў щековай драбнілцы: рачная галька падаецца ў щековую драбнілку праз вібрацыйны питатель і буйна здрабняецца да менш чым 150 мм.

Конусная драбнілку дробнага драбнення (з замкнёным контурам): матэрыял паступае ў конусную драбнілку для ламінарнага дробнага драбнення; пасля прасейвання кваліфікаваны матэрыял накіроўваецца ў секцыю вытворчасці пяску, а некваліфікаваны матэрыял вяртаецца на паўторнае драбненне.

Стварэнне ўдарнага пяску: вытворца ўдарнага пяску выкарыстоўвае механізм драбнення «камень на камень» для вытворчасці штучнага пяску кубічнай формы з выхадам пяску 86%.

Чатырохступеньчатая класіфікацыя: круглы вібрацыйны грохот падзяляе матэрыял на чатыры класа — буйны пясок, сярэдні пясок, дробны пясок і вельмі дробны пясок — забяспечваючы аднастайную градацыю.

Прамыванне пяску, захоўванне і транспарціроўка: пясочнамыйка з каўшовым колам выдаляе глей, зніжаючы ўтрыманне бруду да <1%; пясок транспартуецца ў герметычнай сістэме ў бункеры для захоўвання з пылеуловителями.

Дызайн рашэння: індывідуальныя канфігурацыі на аснове тэставання матэрыялу і мэтавай градацыі; забяспечвае 3D-макет, мадэляванне градацыі і ацэнку інвестыцый.

Вытворчасць абсталявання: щековые драбнілкі, конусныя драбнілкі, машыны для вырабу пяску, вібрацыйныя грохоты і машыны для мыцця пяску незалежна даследуюцца, распрацоўваюцца і вырабляюцца. Кожны блок праходзіць індывідуальнае тэсціраванне перад адпраўкай і пастаўляецца з гарантыяй 1,5 гады.

Устаноўка і ўвод у эксплуатацыю: інструкцыі на месцы для работ па падмурку, мантажу і інтэграваным уводу ў эксплуатацыю з акцэнтам на тонкую наладу разгрузнага адтуліны конуснай драбнілкі і памеру вочак экрана. Прыёмачныя выпрабаванні праводзяцца пры поўнай нагрузцы на працягу 72 гадзін.

Кіраванне эксплуатацыяй і тэхнічным абслугоўваннем: рэгулярныя праверкі; планавая замена ўкладышаў і кідальнікаў; дыстанцыйная дыягностыка няспраўнасцяў; OEE > 85%.

Праект EPC для вытворчасці першакласнага пяску з рачной галькі ў Эр-Рыядзе, Саудаўская Аравія. Заказчык - буйны саудаўскі будаўнічы падрадчык, які ўдзельнічае ў праектах NEOM New City і Riyadh Metro. У сувязі з поўнай забаронай на здабычу натуральнага рачнога пяску ў Саудаўскай Аравіі існуе масавы дэфіцыт высакаякаснага прамысловага пяску.

Zhongyu Dingli паставіў вытворчую лінію прадукцыйнасцю 500 метрычных тон у гадзіну, абсталяваную 1 щековай драбнілкай, 2 конуснымі драбнілкамі, 3 пескогенераторами, 5 вібрасітамі, 3 агрэгатамі для прамывання пяску і сістэмай IoT на аснове ПЛК.

Аперацыйныя даныя: сярэднямесячная здабыча 120 000 метрычных тон з выхадам пяску 86–88%. Ігольчастыя і лускападобныя часціцы <6%, утрыманне гліны <0,5%, адпаведнасць стандартам ASTM C33 і AASHTO. Тэрмін службы ўкладышаў конусных драбнілак прыкладна на 65 % большы, чым у ударных драбнілак, а спажыванне электраэнергіі на метрычную тону пяску зніжаецца прыкладна на 18 %. Цяпер гатовая прадукцыя стабільна пастаўляецца ў новы горад NEOM.

Водгукі кліентаў: "Замена ўдарнай драбнілкі на конусную значна знізіла выдаткі на знос. Выхад пяску ў 86% скараціў перыяд акупнасці, а чатырохступеністая сістэма класіфікацыі дазваляе адначасовую пастаўку некалькім кліентам. Мы ўпэўненыя ў 1,5-гадовай гарантыі, і сістэма працавала два гады без якіх-небудзь здарэнняў".

Q1: Як выбраць паміж конуснай драбнілкай і ўдарнай драбнілкай для апрацоўкі рачной галькі?

A: Для рачной галькі высокай цвёрдасці пераважным выбарам з'яўляецца конусная драбнілку; яго ламінаваны прынцып драбнення падаўжае тэрмін службы ўкладыша больш чым на 60% канусная драбнілка з бруку. Калі патрабуецца лепшая форма часціц, можна дадаць ударную драбнілку для другаснага фарміравання.

Пытанне 2: Ці стабільны ўзровень выхаду пяску 86%?

A: Спалучэнне дробнага драбнення з конуснай драбнілкі і драбнення VSI «камень на камень» забяспечвае стабільнасць; Саудаўскі праект дасягнуў у сярэднім 86,5% на працягу трох месяцаў запар, аўтаматычнае будаўнічае рашэнне дэманструе стабільнасць і надзейнасць.

Q3: ці можна наладзіць чатыры дыяпазоны памераў?

A: Простая замена сеткі дазваляе наладзіць кропкі адсячэння памеру часціц і каэфіцыент выхаду; адна замена займае прыкладна 2-3 гадзіны.

Q4: На што распаўсюджваецца 1,5-гадовая гарантыя?

A: Ён ахоплівае вытворчыя дэфекты, але выключае дэталі, якія падвяргаюцца звычайнаму зносу (напрыклад, укладышы, кідкі і сетка). Прыярытэтныя пастаўкі і льготныя цэны даступныя для зношваемых дэталяў.

Q5: ці падыходзіць гэта для вытворчасці фільтруючых сродкаў для ачысткі вады?

A: Гэта вельмі падыходзіць. Чатырохступеньчатая дакладная класіфікацыя ў спалучэнні з мыйкай каўшовага круга забяспечвае вузкае размеркаванне часціц па памеры і ўтрыманне бруду <0,5% лінія па вытворчасці штучнага пяску. На Філіпінах ужо ёсць паспяховыя выпадкі дастаўкі.

Атрымайце прэміум-справаздачу аб рашэннях для вырабу пяску з рачной галькі | Звяжыцеся з камандай інжынераў Zhongyu Dingli
