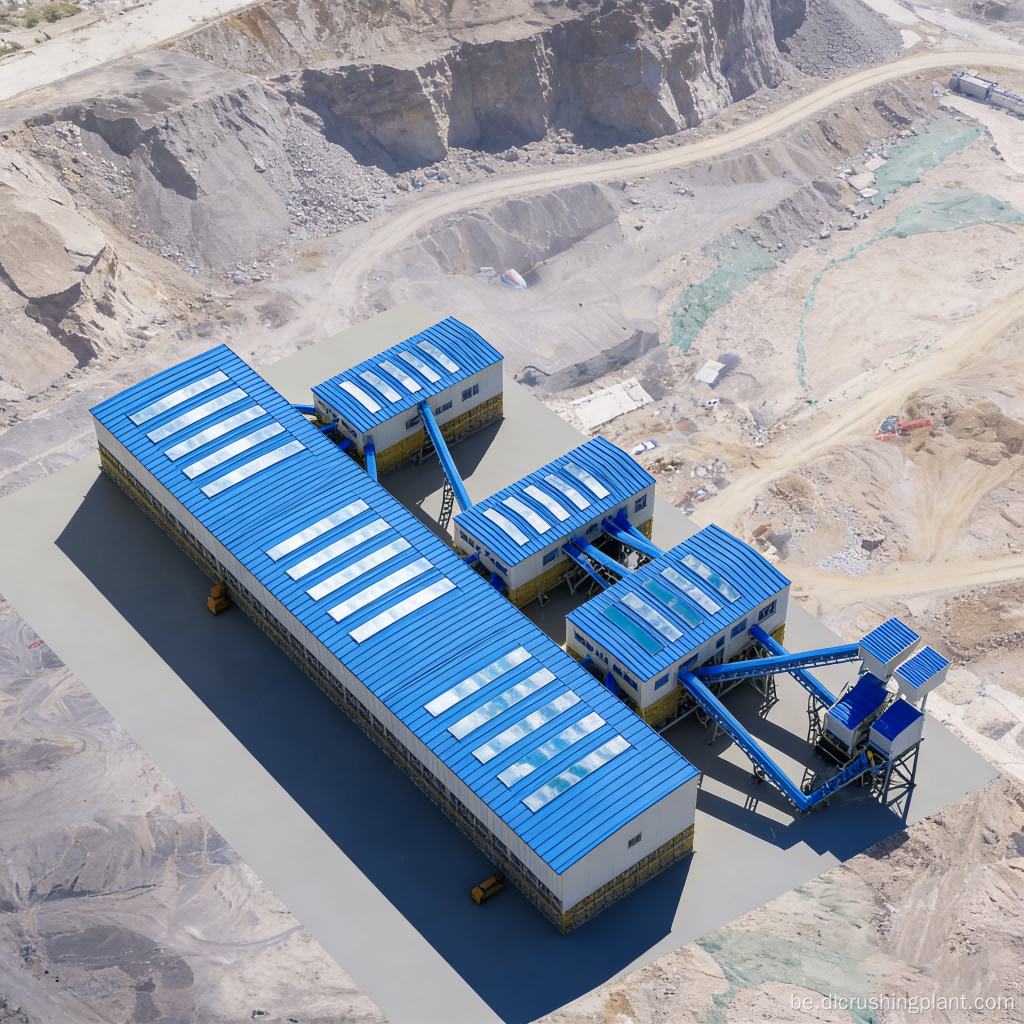

Шматступеньчатая вытворчая лінія для тонкай атмасферы вапняка. Адзіная вытворчасць часціц усіх памераў

Высокапрадукцыйная сістэма тонкага прасейвання вапняка

Агляд праекта лініі апрацоўкі вапняку

Гэта рашэнне ўяўляе сабой шматступенную сістэму тонкай класіфікацыі вапняка з вытворчай магутнасцю ад 1300 да 1500 метрычных тон у гадзіну. У ім выкарыстоўваецца трохступеньчатая канфігурацыя драбнення, якая складаецца з падвойных паралельных контураў для першаснага драбнення — з выкарыстаннем звышмоцнай малатковай драбнілкі PCZ1820 і щековай драбнілкі PE900×1200 — з наступным другасным і трацічным драбненнем з выкарыстаннем дзвюх малатковых драбнілак PC1220 у спалучэнні з дванаццаццю вібрасітамі (адзінаццаць 3YKZ3070 трохслаёвы экран і адзін двухслаёвы экран 2YKZ2260) для дасягнення шматступеннай паслядоўнай класіфікацыі. Сістэма вырабляе восем катэгорый гатовай прадукцыі: шэсць марак запаўняльніка (15–25 мм, 4–8 мм, 1–3 мм, 1–2 мм, 1–20 мм і 0,5–1 мм), а таксама рысавы пясок і каменны парашок. Сістэма прызначана для буйных камерцыйных бетонных заводаў і комплексных баз паставак розных тыпаў будаўнічых запаўняльнікаў. Асноўная задача заключаецца ў тым, што звычайным вытворчым лініям вялікай магутнасці цяжка дасягнуць дакладнай сарціроўкі як буйнога, так і дробнага запаўняльніка, у выніку чаго грубы матэрыял часта змешваецца з дробным матэрыялам, а дробны матэрыял змяшчае буйныя часціцы. У гэтым рашэнні выкарыстоўваецца двухбаковая паралельная канфігурацыя малатковых драбнілак і щековых драбнілак для павелічэння верхняй мяжы магутнасці грубага драбнення. Дванаццаць экранаў, якія працуюць у шматступеннай рэлейнай сістэме, забяспечваюць дакладнае раздзяленне васьмі катэгорый прадуктаў, пачынаючы ад буйнога запаўняльніка памерам 15–25 мм і заканчваючы каменным парашком. Кожны клас прадукту праходзіць як мінімум два этапы праверкі, у выніку чаго дакладнасць градацыі значна перавышае дакладнасць звычайных рашэнняў.

Лінія па перапрацоўцы вапняка. Індывідуальны паток працэсу

Вапняковая сыравіна падаецца з дапамогай двух вібрацыйных питателей (ZGC2050 і ZGC1238) у звышмоцную малатковую драбнілку PCZ1820 і щековую драбнілку PE900×1200 адпаведна, прычым дзве лініі працуюць паралельна для завяршэння першаснай стадыі драбнення. Пасля грубага драбнення матэрыял істужачным канвеерам падаецца на вібрагрохот 2YKZ2260 для папярэдняга прасейвання, дзе аддзяляецца гатовы запаўняльнік памерам 15–25 мм. Буйнейшы негабарытны матэрыял з сіта вяртаецца праз зваротную стужку ў фармовачную малаткавую драбнілку для апрацоўкі з атрыманнем запаўняльніка 4–8 мм. Матэрыял ніжэйшага памеру паступае на чатыры вібрасіты 3YKZ3070 для другаснага прасейвання, аддзяляючы дзве маркі дробнага запаўняльніка: 1–3 мм і 1–2 мм. Негабарытны матэрыял з кожнай стадыі прасейвання падаецца праз зваротныя канвееры ў дзве малатковыя фармовачныя драбнілкі PC1220 для дробнага драбнення. Дробна здробнены матэрыял аб'ядноўваецца з астаткам ад другога этапу прасейвання і вяртаецца на чатыры сіты 3YKZ3070 для трэцяга этапу дробнага прасейвання, у канчатковым выніку вырабляючы чатыры катэгорыі гатовай прадукцыі: дробныя запаўняльнікі памерам 1–2 мм і 0,5–1 мм, рысавы пясок і каменны парашок. Дванаццаць праглядчыкаў па ўсёй лініі маюць дакладна вызначаныя ролі і працуюць у паслядоўным працэсе рэле; кожная часціца матэрыялу праходзіць па меншай меры дзве скрынінгавыя праверкі, каб пераканацца, што межы памеру часціц для васьмі катэгорый прадуктаў дакладна вызначаны і няма перакрыжаванага забруджвання. Матэрыял транспартуецца з дапамогай цалкам закрытых канвеерных стужак, а на станцыях драбнення і прасейвання ўсталяваны пылеулавливающие сістэмы з імпульсна-струйнымі рукавамі.

Лінія па апрацоўцы вапняка EPC Аб'ём паслуг

Мы прадстаўляем комплексныя паслугі EPC пад ключ, пачынаючы ад геадэзіі карысных выкапняў, праектавання працэсу, вырабу і пастаўкі поўнага камплекта абсталявання, мантажу і ўводу ў эксплуатацыю, да навучання персаналу і кіравання эксплуатацыяй і тэхнічным абслугоўваннем. Абсталяванне ўключае вібрацыйныя сілкавальнікі серыі ZGC, звышмагутныя малатковыя драбнілкі серыі PCZ, щековые драбнілкі серыі PE, малатковыя драбнілкі серыі PC, вібрагрохоты серыі YKZ, цалкам закрытыя істужачныя канвееры каробкавага тыпу, сістэмы збору пылу ў рукавных рукавах, бункеры для захоўвання гатовай прадукцыі і цэнтралізаваную сістэму электрычнага кіравання. Тэрмін рэалізацыі праекта - шэсць-восем месяцаў. На працягу гарантыйнага перыяду прадастаўляецца бясплатная тэхнічная падтрымка і пастаўка зношваемых дэталяў, і інжынеры могуць знаходзіцца на месцы на доўгі тэрмін для эксплуатацыі і абслугоўвання.

Тэматычнае даследаванне праекта лініі апрацоўкі вапняку

Комплексны праект паставак дробных вапняковых запаўняльнікаў у рэгіёне Яунде ў Камеруне быў рэалізаваны для буйной групы будаўнічых матэрыялаў у Цэнтральнай Афрыцы. Праект прадугледжваў пастаўку поўнага спектру запаўняльнікаў для муніцыпальных дарог, камерцыйных комплексаў і жылых праектаў у сталічнай вобласці Яундэ, што патрабуе інтэграванай вытворчай лініі, здольнай адначасова вырабляць буйныя запаўняльнікі, дробныя запаўняльнікі і парашок. Пасля ўводу ў эксплуатацыю пастаўленай намі шматступеннай сістэмы тонкай сарціроўкі ёмістасцю 1500 метрычных тон восем катэгорый гатовай прадукцыі цалкам ахоплівалі ўвесь спіс паставак кліента, ухіляючы неабходнасць закупляць любыя знешнія запаўняльнікі. Мы з'яўляемся непасрэдным пастаўшчыком рысавага пяску і дробнага запаўняльніка 0,5-1 мм на змешвальныя ўстаноўкі, якія замяняюць імпартны пясок, а буйны запаўняльнік пастаўляецца для будаўніцтва камунальных дарог. Пасля двух гадоў працы агульная гатоўнасць абсталявання вытворчай лініі перавысіла 90%, а шматступенны працэс праверкі з удзелам дванаццаці сітаў пастаянна падтрымліваў ступень адпаведнасці гатовай прадукцыі на вельмі высокім узроўні.

Водгукі кліентаў (на англійскай мове): "Мы пастаўляем усё, пачынаючы ад грубага базавага матэрыялу і заканчваючы дробным бетонным пяском, таму наяўнасць васьмі розных прадуктаў з адной лініі дае нам велізарную канкурэнтную перавагу. Устаноўка першаснага драбнення з падвойным малатком і сківіцамі апрацоўвае ўсе віды сыравіны, а 12 грохотаў гарантуюць, што кожная фракцыя будзе чыстай і дакладнай. За два гады ў нас не было ніводнай адмовы ў якасці ні ад аднаго кліента. Гэта самая універсальная ўстаноўка ў нашым рэгіёне".

Частыя пытанні аб лініі апрацоўкі вапняку

Пытанне: Ці складанае кіраванне канфігурацыяй з дзвюма лініямі з паралельнымі малатковымі і щековыми драбнілкамі?

A: Не, гэта не так. Два фідэра адпавядаюць дзвюм драбнілкам, кожная з якіх працуе незалежна ад цэнтралізаванага кантролю DCS. Паслугі EPC пад ключ для некалькіх тыпаў пяску і жвіру. Перавага гэтай двухлінейнай канфігурацыі заключаецца ў тым, што калі на адной лініі праводзіцца тэхнічнае абслугоўванне або замена зношаных дэталяў, другая лінія працягвае вытворчасць, гарантуючы, што прадукцыйнасць агульнай вытворчай лініі зніжаецца, але не спыняецца.

Пытанне: ці спатрэбіцца шмат намаганняў для падтрымання дванаццаці скрынераў?

A: Гэта кіравана. Усе грохоты з'яўляюцца стандартнымі мадэлямі серыі YKZ з высокай ступенню ўзаемазаменнасці запасных частак; рэгулярнае тэхнічнае абслугоўванне прадугледжвае толькі праверку зносу сеткі экрана. Двухканальная паралельная вытворчая лінія, якая аб'ядноўвае малатковую драбнілку і щековую драбнілку. Адзінаццаць з агрэгатаў 3YKZ3070 маюць аднолькавыя характарыстыкі, што дазваляе выкарыстоўваць узаемазаменныя сеткі экрана і спрашчае кіраванне запаснымі часткамі.

Пытанне: ці дастаткова ёмістасці для захоўвання васьмі катэгорый гатовай прадукцыі?

A: Гатовая прадукцыя кожнага класа захоўваецца ў асобных бункерах, ёмістасць бункераў распрацавана ў залежнасці ад чаканых каэфіцыентаў выхаду для кожнай катэгорыі. Шматстадыйная сістэма драбнення і тонкай класіфікацыі вапняка. Прадукты з высокай дабаўленай вартасцю, такія як рысавы пясок і каменны парашок, маюць большыя ёмістасці для бункераў, у той час як стандартныя запаўняльнікі маюць агульныя загрузныя жолабы, што забяспечвае эфектыўную і эканомную кампаноўку.

Прыміце меры зараз

Каб атрымаць тэхнічныя спецыфікацыі для гэтага рашэння або індывідуальнае прапанову, калі ласка, звяжыцеся з нашай кансультацыйнай камандай па горназдабыўной прамысловасці. Мы забяспечым канструкцыю працэсу адзін на адзін з улікам характарыстык вашай крыніцы руды і патрабаванняў да гатовай прадукцыі.
