Гатовыя рашэнні высокай даступнасці для буйнамаштабных шахт
Агляд праекта лініі па вытворчасці вапняку
У гэтай прапанове апісваецца двухлінейная паралельная лінія па вытворчасці вапняку з прадукцыйнасцю 2500–3000 метрычных тон у гадзіну. Яна выкарыстоўвае канфігурацыю, у якой дзве незалежныя вытворчыя лініі працуюць паралельна. Кожная лінія абсталявана вібрасітамі ZGC2560, звышмагутнай малатковай драбнілкай PCZ2125 для першаснага драбнення, дзвюма фармовачнымі драбнілкамі PC1622 для другаснага драбнення і шасцю звышмоцнымі двухпавярховымі вібрагротамі 2ZSG40100. У суме абедзве лініі складаюцца з 2 малатковых драбнілак вялікай магутнасці, 4 драбнілак фармовачнай формы і 12 грохотаў ZSG вялікай магутнасці, якія вырабляюць чатыры катэгорыі гатовай прадукцыі: 20–30 мм і тры маркі дробнага запаўняльніка. Гэта рашэнне прызначана для буйнамаштабных горназдабыўных работ, якія патрабуюць доўгатэрміновай бесперапыннай вытворчасці і высокай надзейнасці ў 10-мільённых базах вытворчасці запаўняльнікаў.
Асноўная задача: у 3000-тоннай адналінейнай вытворчай сістэме збой асноўнага блока або адключэнне на тэхнічнае абслугоўванне спыніць усю лінію, што прывядзе да велізарных страт. Узнікшы ў выніку дэфіцыт вытворчасці, які складае дзясяткі тысяч метрычных тон у дзень, сур'ёзна парушае ланцужок паставак. У традыцыйных канфігурацыях з адной лініяй усё абсталяванне працуе паслядоўна, што азначае, што збой на любым этапе ўплывае на ўсю лінію. Акрамя таго, вялікія шахты маюць кароткія перыяды тэхнічнага абслугоўвання, што ўскладняе выкананне тэхнічнага абслугоўвання абсталявання партыямі.
Асноўныя рашэнні: Дзве вытворчыя лініі класа 1500-1500 метрычных тон працуюць паралельна і незалежна, падзяляючы адзіны бункер для сыравіны ў зоне здабычы, але з цалкам асобнымі маршрутамі перапрацоўкі. Калі планавае тэхнічнае абслугоўванне, напрыклад, замена галоўкі малатка або праверка сеткі экрана, праводзіцца на любой лініі, другая лінія працягвае працаваць незалежна, што прыводзіць да зніжэння агульнай вытворчасці толькі на 50%, а не да поўнага спынення. Выкарыстоўваецца 12 адзінак звышмоцных двухпавярховых вібрагрохотаў 2ZSG40100 з серыі ZSG, кожная з магутнасцю апрацоўкі 800–1000 метрычных тон у гадзіну, што значна павышае эфектыўнасць класіфікацыі ў параўнанні са звычайнымі лінейнымі грохотамі. Двухлінейная рэзерваваная архітэктура дазваляе праводзіць тэхнічнае абслугоўванне без адключэння, што павялічвае гадавую нагрузку на 15–20% у параўнанні з адналінейным рашэннем.
Працэс вытворчай лініі вапняка
Вялікія вапняковыя блокі з шахты раўнамерна і бесперапынна падаюцца двума звышмоцнымі вібрацыйнымі сілкавальнікамі ZGC2560 у дзве звышмоцныя малатковыя драбнілкі PCZ2125 адпаведна, прычым кожная лінія завяршае працэс першаснага драбнення незалежна.
Груба здробнены матэрыял падаецца з дапамогай істужачных канвеераў у перадаткавыя бункеры кожнай лініі, затым раўнамерна размяркоўваецца ў агульнай складанасці 12 вібрацыйнымі сілкавальнікамі GZG1000 да 4 фармовачных драбнілак PC1622 (2 на лінію) для завяршэння другаснага драбнення і фармавання.
Пасля другаснага драбнення матэрыял падаецца да шасці звышмоцных двухпавярховых вібрагрохотаў 2ZSG40100 на кожнай лініі (усяго 12 грохотаў), дзе першая палуба прасейвае 20–30 мм гатовага запаўняльніка.
Матэрыял памерам больш за 30 мм вяртаецца праз зваротны канвеер да фармовачных драбнілак PC1622 на іх адпаведных вытворчых лініях для паўторнага драбнення.
Матэрыял памерам менш за 20 мм падаецца на наступны этап прасейвання для далейшага падзелу трох гатункаў дробназярністай гатовай прадукцыі.
Чатыры катэгорыі гатовай прадукцыі транспартуюцца з дапамогай канвеерных стужак у герметычныя бункеры гатовай прадукцыі для захоўвання і пагрузкі; бункерамі гатовай прадукцыі для дзвюх вытворчых ліній можна кіраваць як сумесна, так і незалежна.

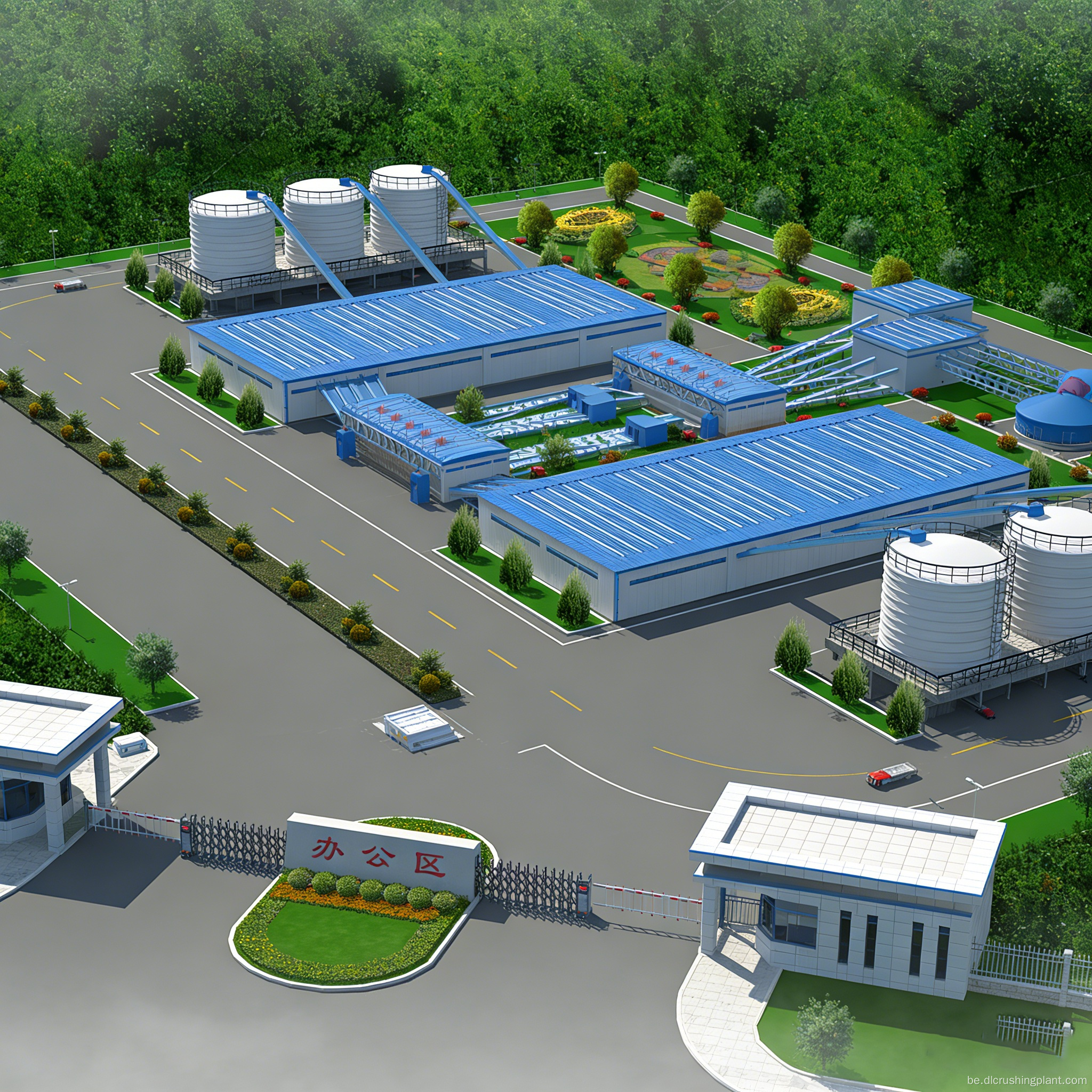

Лінія па вытворчасці вапняка Аб'ём паслуг EPC
Дызайн рашэння: абследаванне ўчастка шахты, праект балансавання вытворчых магутнасцей двухлінейнай вытворчасці, выбар тэхналагічнага працэсу, незалежнае планаванне размяшчэння абедзвюх ліній і планаванне занавання для агульных і незалежных аб'ектаў
Вытворчасць абсталявання: звышмоцная малаткавая драбнілку PCZ2125, фармовачная малаткавая драбнілку PC1622, звышмоцны грохот 2ZSG40100, сілкавальнікі ZGC/GZG і поўны набор канвеерных сістэм — усё вырабляецца ўласнай вытворчасцю.
Мантаж і ўвод у эксплуатацыю: сінхранізаванае кіраванне будаўніцтвам абедзвюх ліній, паэтапны мантаж і ўвод у эксплуатацыю, незалежныя пробныя запускі кожнай лініі і прыёмачныя выпрабаванні для сумеснай працы абедзвюх ліній пры поўнай нагрузцы.
Кіраванне эксплуатацыяй і тэхнічным абслугоўваннем: Навучанне стратэгіям эксплуатацыі і тэхнічнага абслугоўвання абедзвюх ліній, планаванне інвентарызацыі запасных частак малатка і экрана, дыстанцыйная тэхнічная падтрымка і штогадовыя праверкі абсталявання для абедзвюх ліній.
Тэматычнае даследаванне праекта лініі вытворчасці вапняку

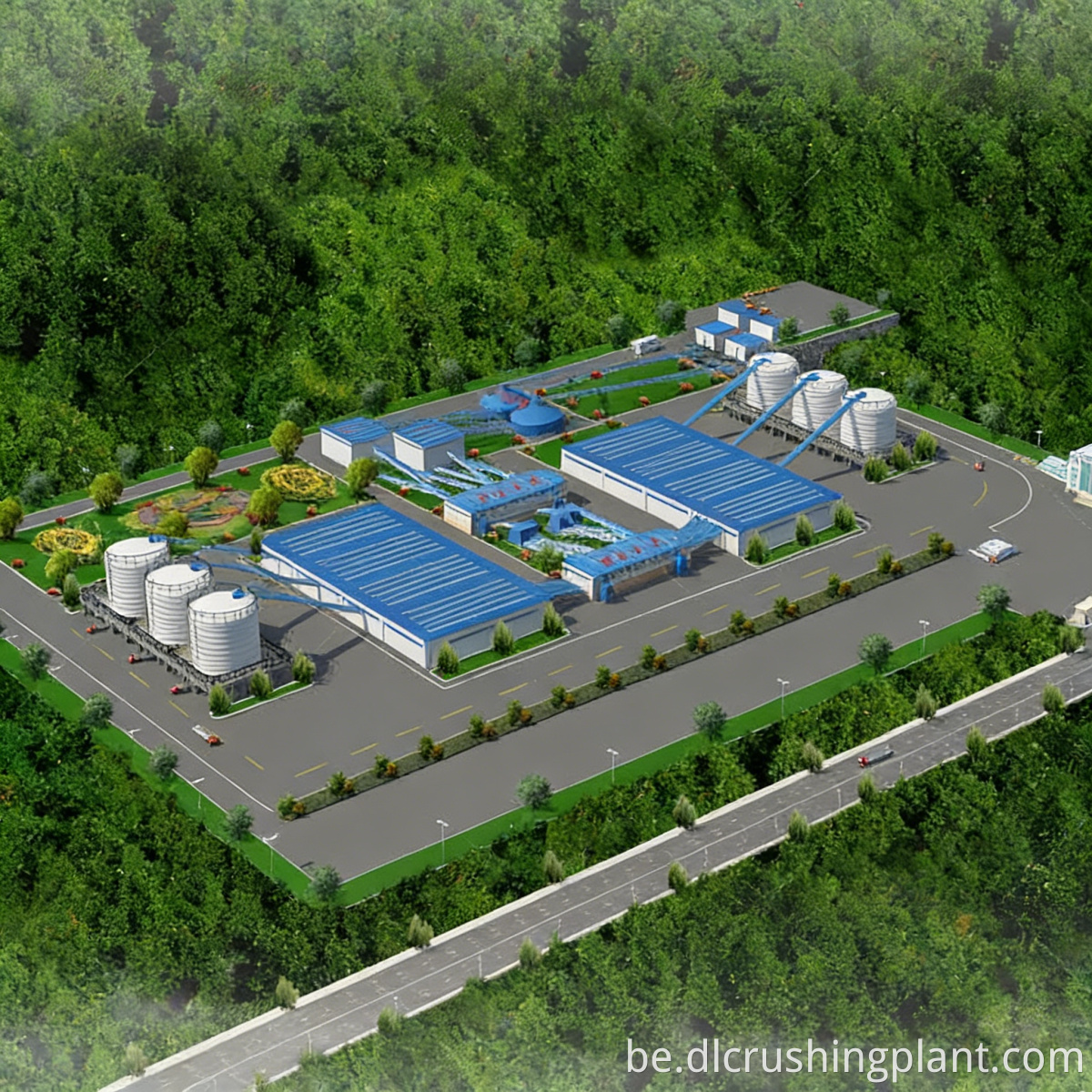

Буйнамаштабны нацыянальны праект па вытворчасці будаўнічых матэрыялаў і агрэгатаў у правінцыі Саудаўская Аравія з праектнай вытворчай магутнасцю 2500–3000 метрычных тон у гадзіну. Сыравінай з'яўляецца высакаякасны мясцовы вапняк, а гатовая прадукцыя пастаўляецца для буйнамаштабных інфраструктурных праектаў у Мецы і Джыдзе і ваколіцах.
Вытворчая лінія мае двухлінейную паралельную канфігурацыю, абсталяваную 2 звышмоцнымі малатковымі драбнілкамі PCZ2125, 4 фармовачнымі машынамі PC1622 і 12 звышмоцнымі грохотамі 2ZSG40100. З моманту ўводу ў эксплуатацыю вытворчая магутнасць заставалася стабільнай на ўзроўні 2800–3000 метрычных тон у гадзіну, пры гэтым абедзве лініі працуюць незалежна, не перашкаджаючы адна адной. З таго часу, як праект пачаў працаваць, не было зарэгістравана ніводнага спынення поўнай вытворчасці; усе задачы па тэхнічным абслугоўванні выконваюцца пры зніжэнні аб'ёмаў вытворчасці на адной лініі на 50%, а гадавая колькасць эфектыўных дзён вытворчасці прыкладна на 15% вышэй, чым у адналінейных шахтах аналагічнага маштабу ў рэгіёне.
Водгукі кліентаў (на англійскай мове): "Двухлінейны дызайн апынуўся адным з нашых лепшых інвестыцыйных рашэнняў. Падчас замены малатка або тэхнічнага абслугоўвання экрана на адной лініі другая лінія працягвае працаваць на поўную магутнасць — мы ніколі не сутыкаліся з поўным спыненнем завода. Нашы кліенты сталі спадзявацца на нашу магчымасць бесперабойнай пастаўкі, што дае нам значную перавагу перад канкурэнтамі з адналінейнай сістэмай. 12 звышмоцных грохотаў ZSG забяспечваюць поўную прапускную здольнасць з месцам для запасны».
FAQ аб лініі вытворчасці вапняку
Пытанне: ці азначае двухлінейнае рашэнне падваенне абсталявання і інвестыцый?
A: Колькасць асноўных блокаў сапраўды падвойваецца, але двухлінейнае рашэнне дазваляе зэканоміць прыкладна 25%–30% інвестыцый у параўнанні з будаўніцтвам двух асобных заводаў, паколькі агульныя аб'екты, такія як бункеры для сыравіны, бункеры для гатовай прадукцыі, размеркаванне электраэнергіі, дарогі і офісныя памяшканні, выкарыстоўваюцца сумесна. Паслугі EPC пад ключ для ліній вытворчасці вапняковых запаўняльнікаў Гадавы эфектыўны час працы двухлінейнай сістэмы павялічваецца на 15%–20%, што прыводзіць да лепшай доўгатэрміновай рэнтабельнасці інвестыцый, чым рашэнне з адной лініяй з вялікімі машынамі.
Пытанне: Як кіруецца вытворчымі магутнасцямі, калі абедзве лініі працуюць адначасова?
A: Цэнтральная дыспетчарская цэнтралізавана кіруе вытворчымі магутнасцямі абедзвюх ліній і можа гнутка рэгуляваць долю гатовай прадукцыі на кожнай лініі ў адпаведнасці з заказамі кліентаў. Адна лінія можа працаваць на поўную магутнасць, вырабляючы буйны запаўняльнік памерам 20–30 мм, а другая сканцэнтравана на выпуску дробнага запаўняльніка, забяспечваючы гнуткую вытворчасць. Рашэнне для драбнення з дзвюма незалежна якія працуюць вытворчымі лініямі.
Пытанне: Якая мінімальная займаемая плошча для гэтага рашэння?
A: Кампактная паралельная двухрадковая планіроўка займае прыкладна 80–120 му, у залежнасці ад рэльефу і памеру зоны для захоўвання гатовай прадукцыі. У горных раёнах здабычы карысных выкапняў тэрасавая планіроўка з выкарыстаннем перападаў вышынь можа яшчэ больш паменшыць плошчу. Распрацоўка і пастаўка буйнамаштабнай двухлінейнай вытворчай лініі драбнення вапняка.
