5M TPA Сістэма драбнення вапняковых запаўняльнікаў Рашэнне з двухлінейным пашырэннем Мультыспецыфікацыйны выхад EPC пад ключ

1. Агляд праекта

Сістэма драбнення вапняка і вытворчасці запаўняльнікаў Zhongyu Dingli 5M TPA - Мадэрнізацыя поўнай магутнасці на аснове пашырэння

Гэты праект па здабычы вапняковых запаўняльнікаў магутнасцю 5 мільёнаў тон у год з'яўляецца стратэгічным пашырэннем, якое аб'ядноўвае мадэрнізаваную існуючую лінію магутнасцю 500 000 TPA з нядаўна пабудаванай лініяй па апрацоўцы 4,5 млн TPA ў рамках адзінай структуры EPC. З агульным аб'ёмам інвестыцый у 10 мільёнаў юаняў (у тым ліку 1,5 мільёна юаняў, прызначаных на ахову навакольнага асяроддзя), двухкантрольная сістэма максімальна павялічвае першапачатковы кошт актываў, адначасова павялічваючы агульную магутнасць у дзесяць разоў, вырабляючы шырокі спектр запаўняльнікаў і прамысловага пяску для будаўніцтва і ланцугоў паставак інфраструктуры.

Маштаб праекта

• Гадавы аб'ём вытворчасці: 5 мільёнаў TPA (5 мільёнаў тон у год)
• Арыгінальная лінейка: 500 000 TPA - шчэбень
• Лінія пашырэння: 4,5 млн TPA - прамысловы пясок, фасонны шчэбень, сухі пясок, парашковы матэрыял
• Агульны аб'ём інвестыцый: 10 мільёнаў юаняў (ахова навакольнага асяроддзя: 1,5 мільёна юаняў)
• Матэрыял апрацоўкі: вапняк

Поўны спектр прадуктаў

Арыгінальная серыя 500K TPA: каменны парашок 0-5 мм, 5-10 мм, 10-20 мм, 20-30 мм, 30-40 мм дробнены камень

Лінія пашырэння 4.5M TPA: 0-3 мм сухога пяску, 0-3 мм прамысловага пяску, 5-22 мм друзу, 5-26 мм фасоннага друзу, 0-5 мм землянога пяску, 0-0,075 мм парашкавага матэрыялу

Сцэнар прымянення

Буйныя вапняковыя кар'еры, рэгіянальныя базы паставак запаўняльнікаў і прадпрыемствы па вытворчасці будаўнічых матэрыялаў, якія імкнуцца павялічыць аб'ёмы вытворчасці пры паўторным выкарыстанні існуючай інфраструктуры - дзе адначасова патрабуюцца разнастайныя запаўняльнікі і пясок для камерцыйнага бетону, асфальту, асновы дарог і рынкаў будаўнічых матэрыялаў.

Асноўныя болевыя моманты вырашаны

Існуючая лінія недастаткова выкарыстоўваецца з высокім ціскам на пашырэнне CAPEX: інтэграцыя з дзвюма лініямі захоўвае арыгінальнае абсталяванне, у той час як новая лінія 4,5M TPA максімальна павялічвае рэнтабельнасць інвестыцый на існуючай пляцоўцы.

Вузкі асартымент прадукцыі, які абмяжоўвае ахоп рынку: больш за 10 спецыфікацый прадукцыі ад каменнага парашка да 40-міліметровых запаўняльнікаў і прамысловага пяску.

Ціск захавання экалагічнага патрабавання ў пашыраным маштабе: 1,5 мільёна юаняў выдзеленыя экалагічныя інвестыцыі з закрытымі сістэмамі і кіраваннем пылам.

Комплекснае планаванне некалькіх прадуктаў на адной пляцоўцы: скаардынаваны двухлінейны макет з асобнымі складамі прадуктаў і аптымізаваным матэрыяльным патокам.

Асноўныя моманты рашэння

• Стратэгія пашырэння на месцы: першапачатковая лінія захавана і інтэграваная, без адходаў пры рэканструкцыі пляцоўкі
• Двухлінейны паралельны выхад, які ахоплівае поўны спектр агрэгатаў ад 0,075 мм парашка да 40 мм буйнога каменя
• Інвестыцыі ў навакольнае асяроддзе 1,5 мільёна юаняў - пыл, вада і шум цалкам кіраваныя
• Поўная пастаўка EPC, якая ахоплівае абедзве лініі як адзіную сістэму

2. Паток працэсу

Двухлінейнае драбненне вапняка з рознымі спецыфікацыямі запаўняльніка і вытворчасці пяску

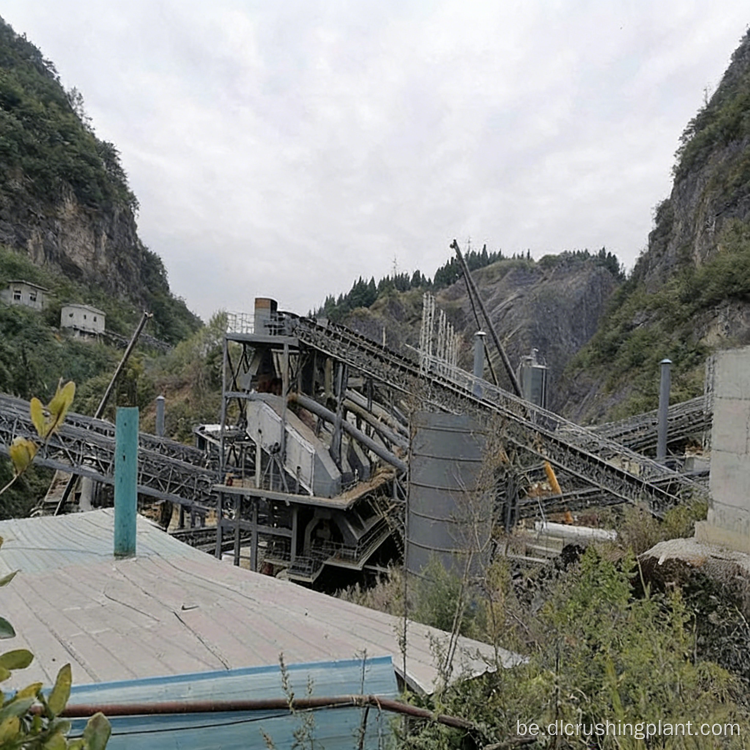

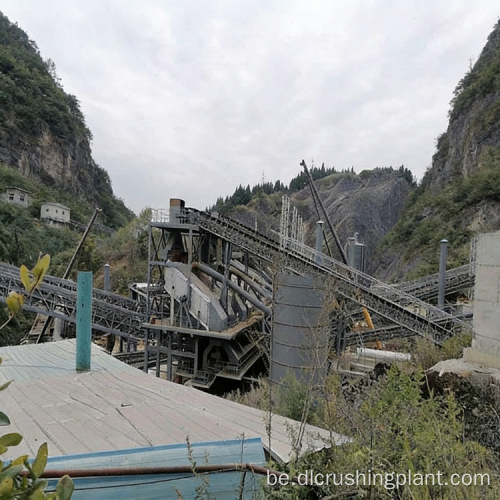

На арыгінальнай лініі 500K TPA вапняк падаецца з дапамогай вібрацыйнага сілкавальніка ZGC1138 у щековаю драбнілку PE750x1060 для першаснага драбнення, а затым апрацоўваецца малатковай драбнілкай XPC1012 для другаснага драбнення і фарміравання. Вібрацыйныя грохоты 3VRZ460 і 2VRZ2460 класіфікуюць матэрыял на прадукты памерам 0-5 мм, 5-10 мм, 10-20 мм, 20-30 мм і 30-40 мм.

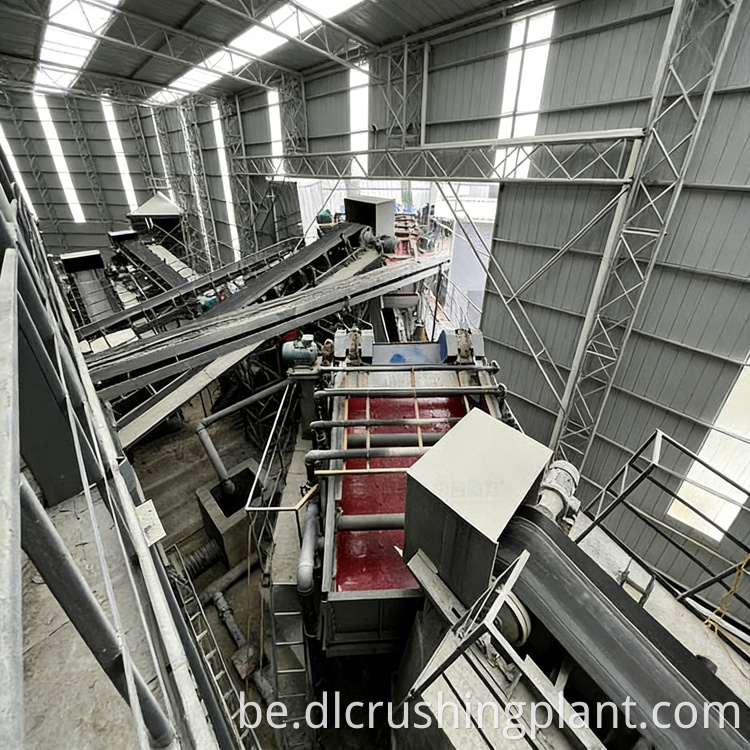

На пашыральнай лініі 4,5M TPA вапняк падвяргаецца шматступеннаму драбненню і фармоўцы па спецыяльна распрацаванай схеме, у выніку чаго атрымліваюцца 0-3 мм сухога пяску, 0-3 мм прамысловага пяску, 5-22 мм і 5-26 мм фасоннага шчэбню, 0-5 мм землянога пяску і 0-0,075 мм парашкавага матэрыялу. Абедзве лініі працуюць скаардынавана паралельна, падзяляючы інфраструктуру пляцоўкі і канвеерныя сістэмы для максімальнай эфектыўнасці.

3. Змест паслугі EPC

Двухлінейны EPC на 10 мільёнаў юаняў - Інтэграцыя існуючых актываў і поўнае пашырэнне

Дызайн рашэння

• Аўдыт існуючай лініі і ацэнка інтэграцыі (экраны ZGC1138, PE750x1060, XPC1012, VRZ)
• Дызайн тэхналагічнага працэсу лініі пашырэння для выхаду з некалькімі спецыфікацыямі 4,5M TPA
• Скаардынаваная двухлінейная планіроўка завода з агульнай інфраструктурай
• План захавання экалагічнага заканадаўства з бюджэтам у 1,5 мільёна юаняў

Вытворчасць абсталявання

• Поўны пакет абсталявання лініі пашырэння: драбнілкі, пескогенераторы, вібрагрохоты, питатели, канвееры

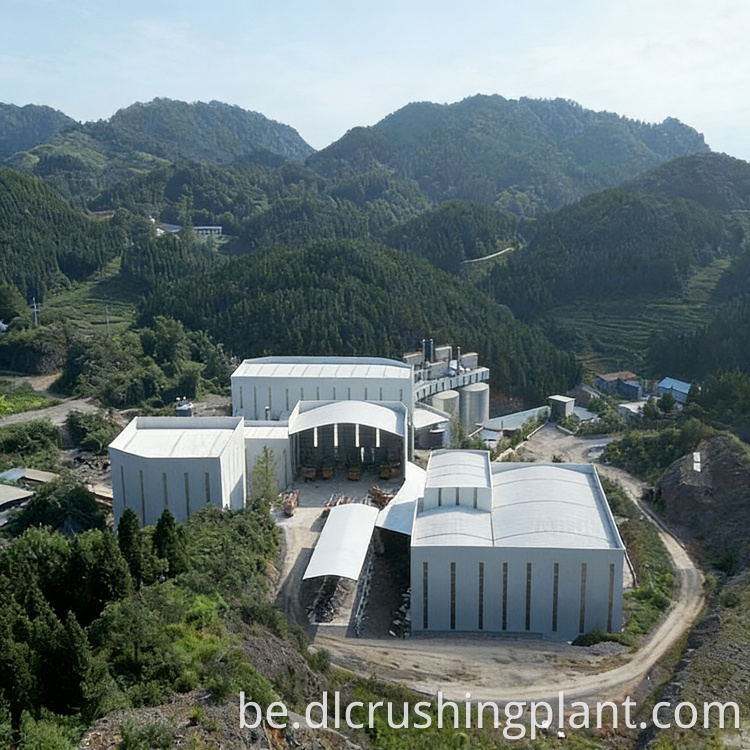

• Экалагічны пакет: закрытыя цэхі, пылазборнікі, сістэмы цыркуляцыі вады
• Кампаненты адпаведнай сумяшчальнасці для бесперашкоднай інтэграцыі з арыгінальным лінейным абсталяваннем
• Вытворчасць, сертыфікаваная ISO, з заводскімі прыёмачнымі выпрабаваннямі

Мантаж і ўвод у эксплуатацыю

• Паралельная ўстаноўка лініі пашырэння без парушэння першапачатковай вытворчасці лініі
• Поўная двухлінейная інтэграцыя ўвод у эксплуатацыю і аптымізацыя раскладу
• Пробны запуск пры камбінаваным 5M TPA з гарантыяй прадукцыйнасці для ўсіх спецыфікацый прадукту
• Падрыхтоўка аператара для шматлінейных скаардынаваных аперацый (5-7 дзён)

Падтрымка эксплуатацыі і тэхнічнага абслугоўвання

• Арыгінальная пастаўка зношваемых дэталяў лініі (PE750x1060, сумяшчальныя дэталі з XPC1012)
• Праграма тэхнічнага абслугоўвання лініі пашырэння з планавым абслугоўваннем
• Штогадовыя кантракты на тэхнічнае абслугоўванне абедзвюх ліній як адзінай сістэмы
• Аддалены маніторынг і кіраванне вытворчымі дадзенымі

4. Справы і даныя праектаў

Прадукцыйнасць у рэальным свеце - Двухрадковая сістэма агрэгата вапняка 5M TPA

Праект: 5M TPA Драбленне вапняка і вытворчасць запаўняльніка - Пашырэнне EPC Агульныя інвестыцыі: 10 мільёнаў юаняў (экалагічныя: 1,5 мільёна юаняў) Канфігурацыя: Захавана першапачатковая лінія 500K TPA + новая лінія пашырэння 4,5M TPA

Вытворчыя даныя (пасля ўводу ў эксплуатацыю)

Сукупная гадавая прадукцыйнасць - Мэта: 5 млн. TPA - Дасягнута: 5,1 млн. TPA. Першапачатковы лінейны выпуск - Мэта: 500 000 TPA - Дасягнута: Падтрымліваецца на поўнай магутнасці Выпуск лініі пашырэння - Мэта: 4,5 млн. TPA - Дасягнута: 4,6 млн. TPA Агульныя характарыстыкі прадукту - Мэта: 10+ класаў - Дасягнута: усе Выкіды пылу па спецыфікацыі - Стандарт: адпавядае патрабаванням - Дасягнута: ніжэй за 15 мг/м3 CAPEX Эфектыўнасць - Усяго 10 мільёнаў юаняў - Вынік: 2 юаня за тону гадавой магутнасці

Стратэгія пашырэння захавала і цалкам інтэгравала арыгінальную лінейку 500K TPA, уключаючы вібрацыйны сілкавальнік ZGC1138, щековаю драбнілку PE750x1060, малатковую драбнілку XPC1012 і абодва вібрацыйныя грохоты VRZ, пазбаўляючы ад неабходнасці зносу або замены функцыянальных існуючых актываў. Новая 4,5-мільённая лінія TPA была пабудавана паралельна з агульным доступам да пляцоўкі і канвеернай інфраструктурай, што дасягнула поўнай сумарнай магутнасці 5M TPA пры агульных інвестыцыях усяго ў 10 мільёнаў юаняў.

Водгукі кліентаў

«Падыход да двухлінейнага EPC дазволіў нам падтрымліваць працу нашага першапачатковага завода на працягу ўсяго будаўніцтва. На працягу 12 месяцаў пасля падпісання кантракта мы запускалі абедзве лініі адначасова. Асартымент прадукцыі, які мы можам прапанаваць, адкрыў тры новыя сегменты кліентаў, якія мы не маглі абслугоўваць раней».

• Генеральны дырэктар Limestone Aggregate Group

5. FAQ

Q1: Ці можа зыходная вытворчая лінія працягваць працаваць падчас будаўніцтва пашырэння?

так. Падыход да пашырэння EPC прызначаны для мінімальнага перапынення вытворчасці. Арыгінальная лінія 500K TPA з яе щековай драбнілкай PE750x1060, малатковай драбнілкай XPC1012 і вібрасітамі VRZ працягвае працаваць у поўным аб'ёме на працягу ўсяго будаўніцтва новай лініі 4,5M TPA. Абедзве лініі маюць агульную інфраструктуру пляцоўкі, такую ​​як пад'язныя дарогі і электразабеспячэнне, але працуюць незалежна, таму ўвод у эксплуатацыю пашырэння не патрабуе адключэння першапачатковай лініі. Пасля запуску абедзвюх ліній уніфікаваная сістэма планавання каардынуе паток матэрыялаў і размеркаванне тавараў на складах для дасягнення максімальнай сумеснай эфектыўнасці.

Q2: Чаму лінія пашырэння вырабляе нашмат большы асартымент прадукцыі, чым арыгінал?

Арыгінальная лінія 500K TPA была распрацавана для стандартных марак будаўнічага запаўняльніка (5-40 мм). Новая лінія пашырэння 4,5M TPA распрацавана для задавальнення больш шырокага попыту на рынку як на запаўняльнікі, так і на пясок, дадаючы дробныя прадукты, у тым ліку 0-3 мм сухога пяску, 0-3 мм прамысловага пяску, 5-26 мм фасоннага шчэбню і 0-0,075 мм парашкавага матэрыялу. Гэты больш шырокі асартымент прадукцыі дазваляе адначасна пастаўляць камерцыйныя бетонныя заводы, асфальтабетонныя станцыі, падрадчыкаў дарожных работ і прамысловых карыстальнікаў кальцыевага парашка - максімізуючы даход за тону апрацаванага вапняку.

Q3: Як размяркоўваюцца экалагічныя інвестыцыі ў памеры 1,5 мільёна юаняў і якім стандартам яны адпавядаюць?

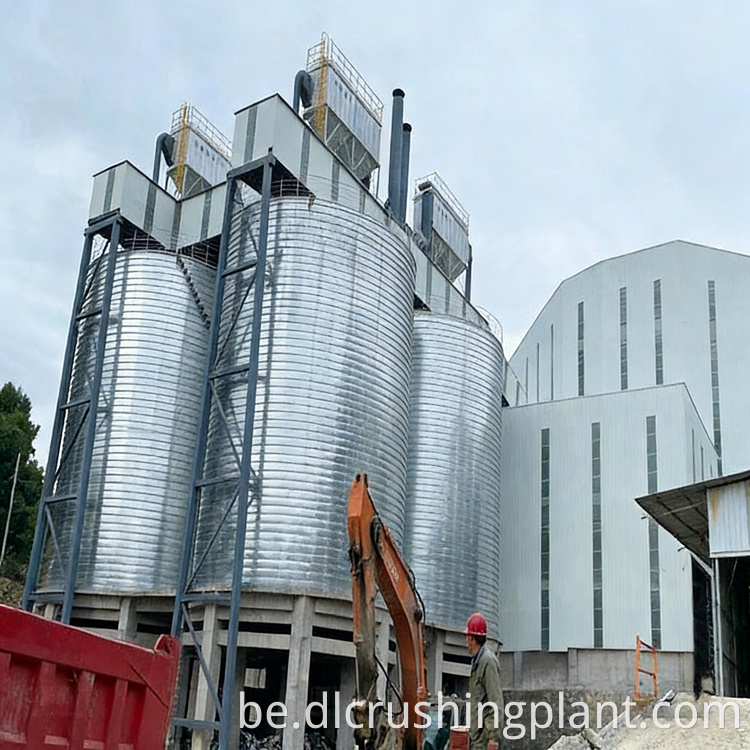

Экалагічны бюджэт у 1,5 мільёна юаняў ахоплівае чатыры асноўныя вобласці: імпульсныя пылазборнікі на ўсіх пунктах драбнення, прасейвання і перадачы; закрытая структура цэха, якая агароджвае асноўныя вытворчыя плошчы; распыляльная спрынклерная сістэма для падаўлення пылу ў рэжыме рэальнага часу; і сістэма цыркуляцыі вады для прамысловай прамывання пяску з нулявым скідам вадкасці. Разам гэтыя меры дасягаюць выкідаў пылу ніжэй за нацыянальныя стандартныя ліміты, кантралююць шум на мяжы пляцоўкі і дазваляюць праекту прайсці ацэнку ўздзеяння на навакольнае асяроддзе для аперацыі па апрацоўцы вапняка 5M TPA.
