Двухлінейны EPC-праект эфектыўнага драбнення запаўняльнікаў і вібрацыйнага грохота з інтэлектуальным кіраваннем і кругавымі сіласамі

Агляд праекта

Гэтая лінія па вытворчасці пяску і жвіру, пабудаваная Zhongyu Dingli па EPC-кантракце, забяспечвае магутнасць 3000 TPH (10 мільёнаў тон у год) з дапамогай двухлінейнай канструкцыі — кожная лінія працуе на 1500 TPH. З агульным аб'ёмам інвестыцый у 130 мільёнаў юаняў праект мае гнуткую двухлінейную працу, 29 імпульсна-рэактыўных рукаўных пылазборнікаў, якія дасягаюць звышнізкіх выкідаў ніжэй за 10 мг/м³, пяць круглых бункераў ёмістасцю 10 000 тон з буфернай бункернай сістэмай і скразную інтэлектуальную сістэму кіравання шахтай з воблачным маніторынгам. Мадэль EPC ахоплівае ўсё: ад грамадзянскага будаўніцтва і ўстаноўкі абсталявання да ўводу разумнай сістэмы ў эксплуатацыю.

Дэталі абсталявання

• Вібрацыйны фідэр DLZG2050: вялікае звышмоцнае карыта з зносаўстойлівымі ўкладышамі, стабільная падача 2500–3500 т/г. Аўтаматычна рэгулюе хуткасць у залежнасці ад першаснай нагрузкі драбнення. Падыходзіць для буйнагабарытнага неапрацаванага вапняка.

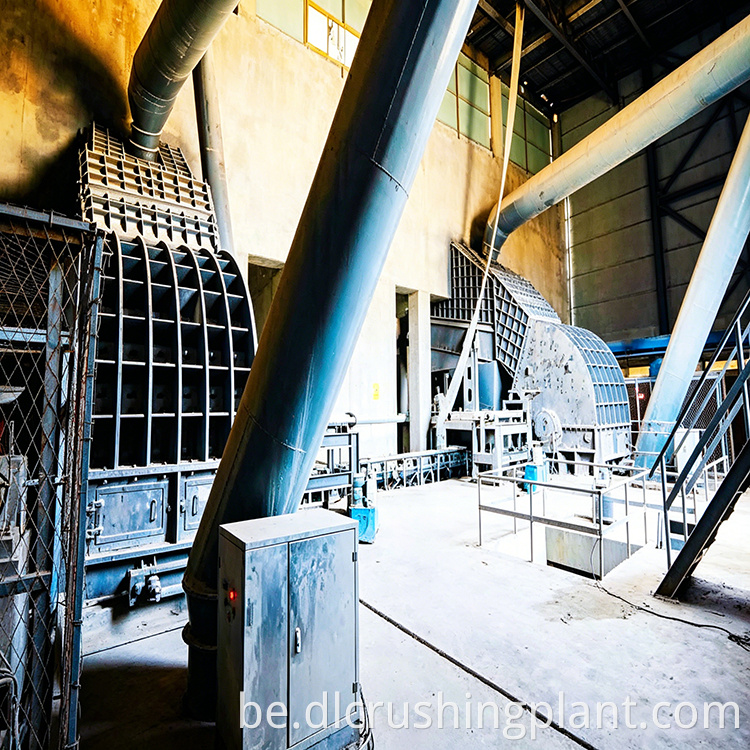

• Молотковая драбнілка DLPCZ1820 звышмоцнай (першасная): 1200–1800 TPH на адзінку, адна на лінію. Аднастадыйнае драбненне непасрэдна памяншае буйныя каменныя блокі да сярэдне-дробных часціц. Малаткі са сплаву з высокім утрыманнем хрому для працяглага тэрміну службы. Рэгуляваны памер разраду для буйнамаштабнай бесперапыннай вытворчасці.

• Першасная драбнілка DLPC1622 (дадатковая/фармавальная): 800–1200 TPH на адзінку. Працуе ў спалучэнні з звышмагутнай малатокавай драбнілкай для дадатковага кантролю формы і памеру часціц. Кампактная структура з простым абслугоўваннем. Забяспечвае мінімальную колькасць часціц у форме іголак і шматкоў.

• DL3YKZ3070 Кругавы вібрацыйны грохот: трохслаёвы грохот з прадукцыйнасцю 500–1000 TPH на адзінку; некалькі блокаў, якія можна наладзіць у двухлінейнай наладзе. Вырабляе некалькі гатовых спецыфікацый за адзін праход. Цалкам закрытая канструкцыя з каналамі для збору пылу. Узбуджальнікі са змазкай у алейнай ванне.

• Істужачны канвеер: шырыня стужкі 1,4 м або 1,6 м, магутнасць транспарціроўкі перавышае 3000 TPH. Злучае ўсе этапы драбнення, прасейвання і захоўвання ў сілас. Часткова закрытыя галерэі з абаронай ад дрэйфу і разрыву.

• Імпульсна-рэактыўныя мяшковыя пылазборнікі (29 адзінак): ахоплівае ўсе месцы ўзнікнення пылу масіўным агульным патокам паветра. Эфектыўнасць выдалення пылу перавышае 98%, канцэнтрацыі выкідаў ніжэй за 10 мг/м³ — значна ніжэй за нацыянальны стандарт у 30 мг/м³. Імпульсна-струйная ачыстка забяспечвае нізкае энергаспажыванне.

• Інтэлектуальная сістэма кіравання шахтамі: збірае ток абсталявання, тэмпературу, магутнасць, узровень матэрыялу і перапад ціску ў пылазборніку з дапамогай шматлікіх датчыкаў. Цэнтралізаваная дыспетчарская з узаемазвязанымі дадзенымі. Воблачны маніторынг дазваляе дыстанцыйна назіраць за вытворчасцю і запасамі ў рэжыме рэальнага часу.

• Сістэма круглых бункераў і буферных бункераў (5 × 10 000 тон + буфер): пяць круглых бункераў агульнай ёмістасцю 50 000 тон. Аўтаматычная ніжняя загрузка і сістэма ўзважвання для хуткай адгрузкі. Буферны бункер з пяццю канвеерамі дазваляе захоўваць у міжсезонне і распродажы ў пік сезона, зніжаючы транспартныя выдаткі і прадухіляючы дэфіцыт запасаў.

Асноўныя моманты праекта

29 пылазборнікаў: звышнізкія выкіды ніжэй за 10 мг/м³

Усяго на ўсіх пылеутворительных пунктах устаноўлена 29 імпульсна-струйных рукавных пылазборнікаў. Дзякуючы эфектыўнасці выдалення больш за 98%, канцэнтрацыі выкідаў кантралююцца ніжэй за 10 мг/м³ - значна ніжэй за нацыянальны стандарт у 30 мг/м³. На вытворчай лініі не відаць пылу, падлога цэха застаецца чыстай, а аб'ект з першай спробы праходзіць экалагічны кантроль.

Двухлінейная незалежная праца для гнуткай магутнасці

Дзве лініі магутнасцю 1500 TPH працуюць незалежна. У пік сезона абедзве лініі працуюць адначасова з поўнай прадукцыйнасцю 3000 TPH; у непікавы сезон або ў перыяд высокіх ставак на электраэнергію працуе толькі адна лінія з магутнасцю 1500 TPH. Гэта зніжае спажыванне электраэнергіі, знос малатка і выдаткі на працоўную сілу, ухіляючы марнаванне празмернай магутнасці.

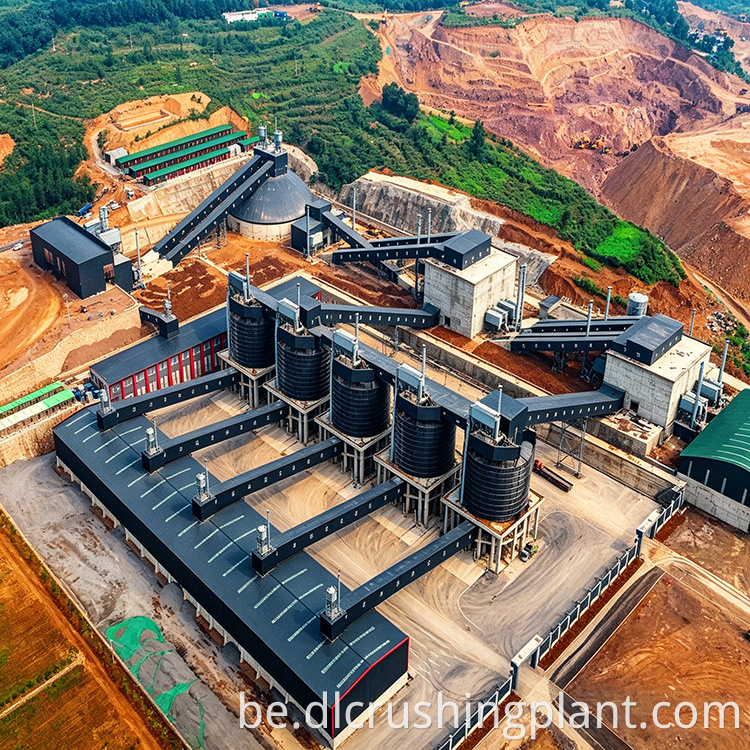

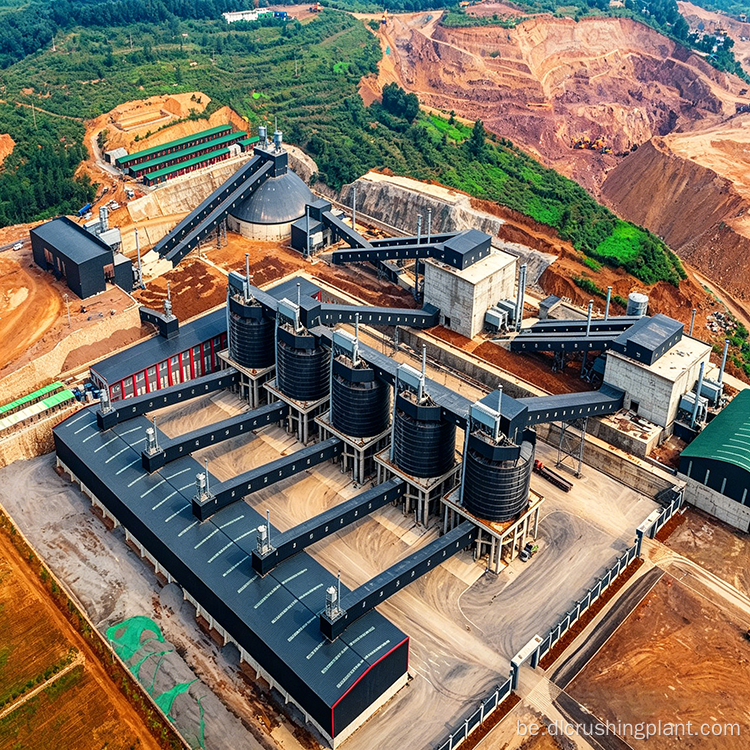

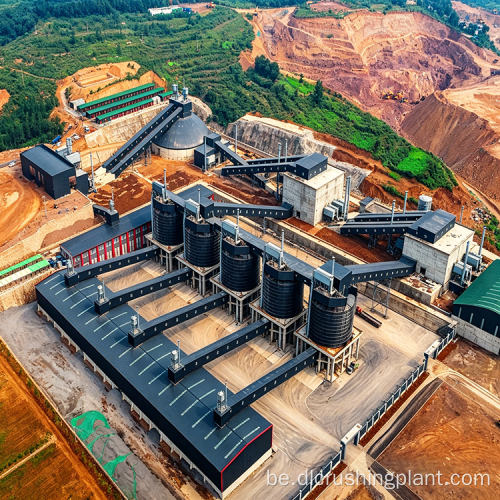

5 × 10 000-тонных бункераў плюс буферны бункер для захоўвання ў міжсезонне

Пяць круглых бункераў агульным аб'ёмам 50 000 тон абсталяваны аўтаматычнай ніжняй загрузкай і ўзважваннем для неадкладнай загрузкі ў самазвал. Буферны бункер насупраць асноўных бункераў, злучаны пяццю канвеерамі, дазваляе назапашваць запасы ў міжсезонне і прадаваць у пік сезона — купляць і захоўваць па нізкіх цэнах у непікавы час і прадаваць па больш высокіх падчас піку, адначасова эканомячы транспартныя выдаткі.

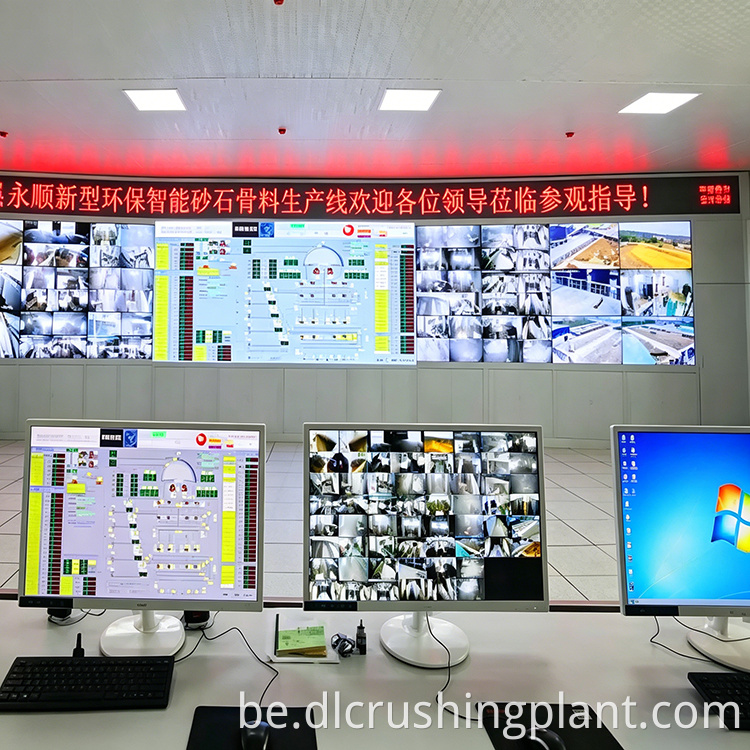

Скразное інтэлектуальнае кіраванне з воблачным маніторынгам

Сістэма аб'ядноўвае дадзеныя з драбнілак, грохотаў, канвеераў, пылазборнікаў, узроўняў матэрыялаў і сістэм загрузкі праз шырокую сетку датчыкаў. Модуль кіравання вытворчасцю аўтаматычна стварае справаздачы і выдае папярэджанні аб няспраўнасцях. Воблачны маніторынг дазваляе ўладальнікам праглядаць вытворчасць і запасы ў рэжыме рэальнага часу на мабільных тэлефонах, робячы яснымі патрэбы ў спажыванні энергіі і абслугоўванні, не абапіраючыся на вопыт.

EPC Кантракт "пад ключ" для скразнога абслугоўвання

Zhongyu Dingli займаецца грамадзянскім будаўніцтвам, устаноўкай абсталявання і ўводам у эксплуатацыю разумных сістэм як рашэнне пад ключ. Уладальнік вызначае патрабаванні і праводзіць канчатковую прыёмку - няма неабходнасці ўтрымліваць каманду інжынераў або каардынаваць працу дзясяткаў субпадрадчыкаў, што палягчае кантроль над тэрмінамі і выдаткамі.

Прыдатныя прыкладанні

Гэтая вытворчая лінія ідэальна падыходзіць для прадпрыемстваў, якія плануюць буйнамаштабныя праекты па вытворчасці пяску і жвіру, якія імкнуцца да захавання экалагічнай адпаведнасці, якая перавышае нацыянальныя стандарты, гнуткай рэгулявання вытворчых магутнасцей паміж пікавым і пазасезонам, захоўвання ў міжсезонне і лагістыкі продажаў у пік сезону, а таксама кіравання на аснове даных. Двухлінейная канфігурацыя EPC ахоплівае сілкавальнікі, звышмагутныя малатковыя драбнілкі, фармовачныя драбнілкі, круглыя ​​вібрацыйныя грохоты, пылазборнікі, інтэлектуальныя сістэмы, вялікія бункеры і сістэмы аўтаматычнай загрузкі.

FAQ

Q1: Як двухлінейны дызайн забяспечвае гнуткую вытворчую магутнасць?

Кожная з дзвюх ліній працуе незалежна пры магутнасці 1500 т/г. У пік сезона абодва працуюць адначасова на 3000 TPH; у непікавы перыяд або ў перыяд высокіх тарыфаў на электраэнергію працуе толькі адна лінія. Гэта зніжае спажыванне электраэнергіі, знос малатка і выдаткі на працоўную сілу, ухіляючы залішнюю страту магутнасці.

Q2: Што прымушае 29 пылазборнікаў дасягаць звышнізкіх выкідаў?

Дваццаць дзевяць імпульсна-рэактыўных рукавных пылазборнікаў устаноўлены ва ўсіх месцах пылеобразования з эфектыўнасцю выдалення больш за 98%. Канцэнтрацыя выкідаў кантралюецца ніжэй за 10 мг/м³ — значна ніжэй за нацыянальны стандарт у 30 мг/м³ — што дазваляе дасягнуць звышнізкіх выкідаў. Вытворчая лінія застаецца відавочна чыстай ад пылу з чыстай падлогай майстэрні.

Пытанне 3: Як кругавая бункерная і буферная бункерная сістэма забяспечвае захоўванне ў міжсезонне і распродажы ў пік сезона?

Пяць круглых бункераў агульнай ёмістасцю 50 000 тон забяспечваюць асноўнае захоўванне з аўтаматычнай загрузкай і ўзважваннем. Буферны сілас з пяццю канвеерамі дазваляе перадаваць матэрыял у непікавы сезон для вонкавага захоўвання запасаў. Гэта дазваляе купляць і захоўваць па нізкіх цэнах у непікавы час і прадаваць па больш высокіх цэнах у пік, забяспечваючы бесперапынныя пастаўкі.
