Малатковая драбнілку Лінія для мыйкі пяску з падвойнымі вібрасітамі і мыйкай пяску для абязводжвання вапняковага запаўняльніка

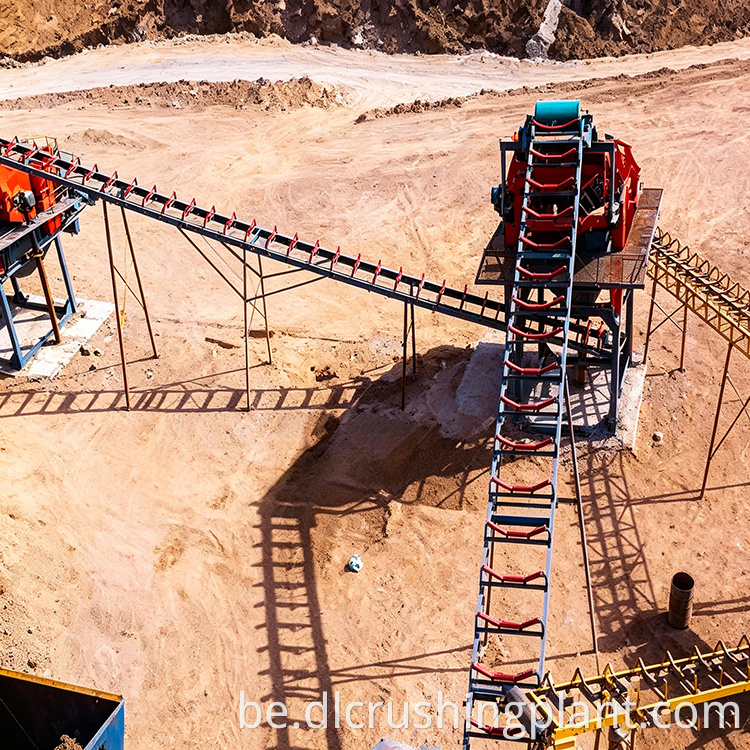

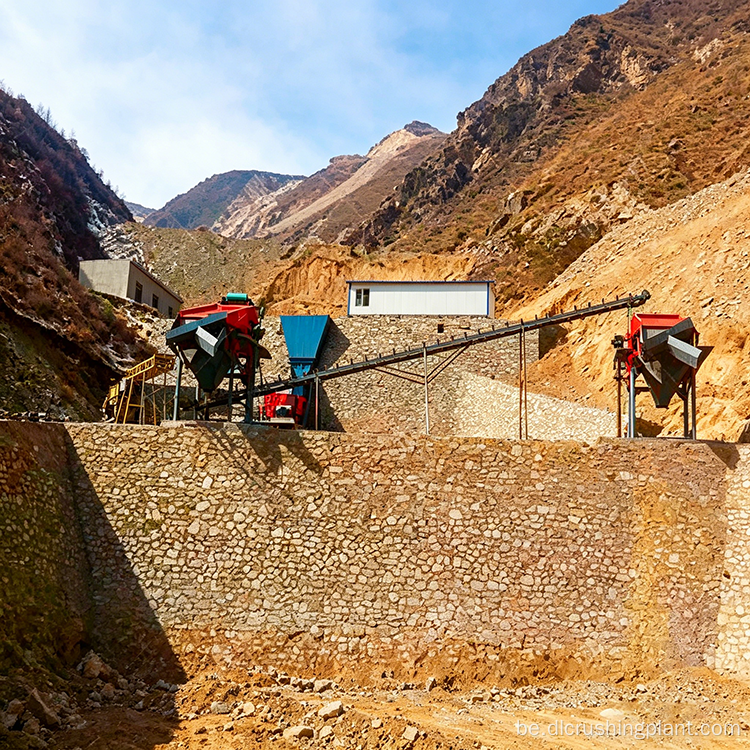

Агляд праекта

Zhongyu Dingli распрацаваў гэтую лінію для вырабу і мыйкі вапняковага пяску магутнасцю 300 TPH для кліента, якому патрэбна кампактная, эканамічна эфектыўная канфігурацыя. У праекце выкарыстоўваецца працоўны працэс «драбненне + прасейванне + прамыванне», які ахоплівае ўсе асноўныя этапы ад падачы і драбнення да прасейвання, вытворчасці пяску і прамывання. Нягледзячы на ​​​​невялікую плошчу, лінія вырабляе запаўняльнік з выдатнай кубічнай формай часціц і пясок высокай чысціні. Нізкія першапачатковыя інвестыцыі робяць яго рэпрэзентатыўным прыкладам для малых і сярэдніх пясчана-гравійных праектаў, дзе бюджэтныя абмежаванні суіснуюць з патрабаваннямі да якасці.

Дэталі абсталявання

• Вібрацыйны фідэр DLZGC1250P — 1 адзінка, 250-500 TPH, звышмоцны жолаб са зносастойкімі ўкладышамі для стабільнай падачы без перанапружання
• Малатковая драбнілка XPC1216 — 1 адзінка, 400-500 TPH, 200×2 кВт, выконвае як драбненне, так і фармоўку; стварае кубічныя часціцы з мінімальным утрыманнем у форме іголак і шматкоў
• 2YKZ3070 Кругавы вібрацыйны грохот — 1 адзінка, 450-500 TPH, двухпавярховы грохот для вытворчасці чыстых гатовых запаўняльнікаў
• 3YKZ2670 Кругавы вібрацыйны грохот — 1 адзінка, 280-400 TPH, трохпавярховы грохот для класіфікацыі шчэбеню па розных характарыстыках, уключаючы жвір і дробную дробку
• Лопастная пескамыйка XS3500 — 1 адзінка, 120-600 TPH, 11 кВт, функцыя абязводжвання з гідрацыклонам для збору дробнага пяску; вырабляе чысты прамыты пясок

Тры моцныя бакі дызайну

1. Драбненне і фарміраванне ў адзін крок

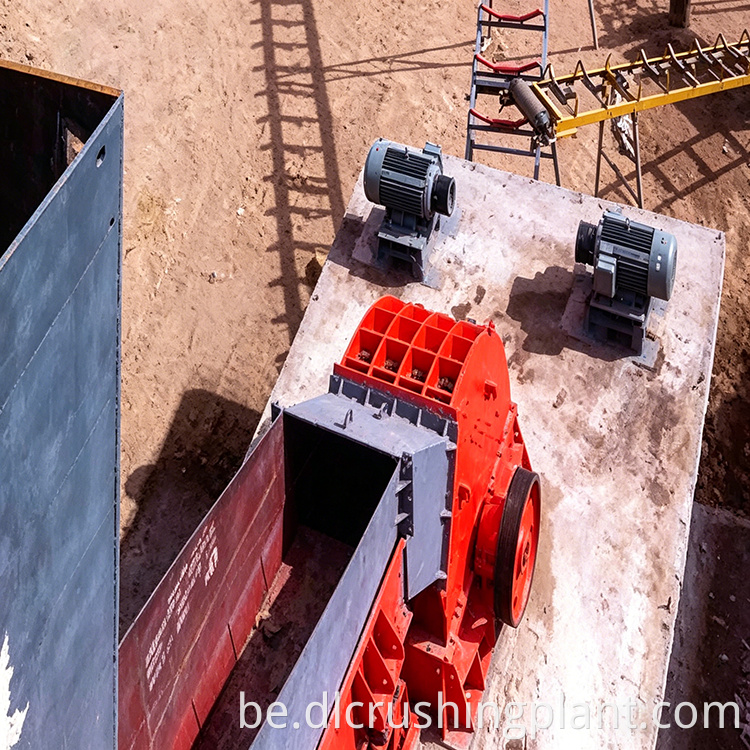

Малатковая драбнілку XPC1216 адначасова здрабняе і фармуе вапняк праз удар паміж малаткамі і ўкладышавымі пласцінамі, вырабляючы дакладна акрэсленыя кубічныя часціцы з мінімальным утрыманнем іголкападобных і шматкоў. Маючы магутнасць 400-500 TPH, ён забяспечвае запас на 30-40% ад праектнай мэты ў 300 тон, забяспечваючы бесперабойную працу нават у пік сезона без вузкіх месцаў.

2. Двухслаёвы і трохслаёвы экраны ў тандэме

Двухпавярховы грохот 2YKZ3070 вырабляе гатовы запаўняльнік, а трохпавярховы грохот 3YKZ2670 апрацоўвае класіфікацыю і вяртанне матэрыялу. Гэта спалучэнне размяркоўвае задачы ў адпаведнасці з рытмам вытворчасці, а не дадае лішняе абсталяванне. Спалучэнне забяспечвае поўны спектр гатовай прадукцыі — першаснага, другаснага і трацічнага друзу, каменнага парашка і прамысловага пяску — усё гэта вырабляецца за адзін праход без паўторнага прасейвання або змены сеткі.

3. Прамыванне пяску з абязводжваннем і зборам дробнага пяску

Асноўнай асаблівасцю з'яўляецца мыйка пяску XS3500. Большасць дробнамаштабных ліній спыняюцца на драбненні і прасейванні, у выніку чаго выраблены пясок забруджваецца глінай і дробным парашком, якія бетонныя заводы не прымаюць. Гэтая лінія змывае дробны парашок і абязводжвае пясок, вырабляючы чысты матэрыял, які адпавядае экалагічным стандартам. Убудаваны гідрацыклон здабывае дробны пясок, зводзячы да мінімуму страты матэрыялу. Спажываная магутнасць усяго 11 кВт пры прадукцыйнасці 120-600 TPH, гэта вельмі энергаэфектыўны.

Водгукі кліентаў і прадукцыйнасць у рэальным свеце

• Нізкія інвестыцыі і кароткая акупнасць: для гэтай лініі патрабуецца ўсяго некалькі адзінак абсталявання — ніякіх вялікіх конусных драбнілак або шматступеністых машын для вытворчасці пяску. Некаторыя кліенты акуплялі свае інвестыцыі менш чым за 1,5 года, і ўсё пасля было прыбыткам.
• Выдатная форма часціц і чысты пясок: запаўняльнік мае кубічную форму. Пасля мыцця выдаляе дробны парашок, пясок не шарее пры змешванні з вадой. Бліжэйшыя змешвальныя прадпрыемствы неадкладна выкарысталі яго для тэставых узораў; сіла адпавядала стандартам, і загады выконваліся хутка.
• Трывалае абсталяванне і мінімальнае абслугоўванне: галоўкі малатка XPC1216 служаць доўга пры апрацоўцы вапняку. Прамывальнік пяску і фільтры патрабуюць толькі звычайнага тэхнічнага абслугоўвання без спецыяльных тэхнікаў - невялікія заводы могуць справіцца з гэтым самастойна.
• Стабільная прадукцыйнасць, якая перавышае праектную: разлічана на 300 TPH, фактычная праца дасягае 350-380 TPH падчас нязначных пікаў. Працэсы падачы, драбнілкі, прасейвання і прамывання добра скаардынаваны без вузкіх месцаў.

FAQ

Q1: Чаму этап прамывання пяску важны для гэтага тыпу вытворчай лініі?

Без прамывання выраблены пясок затрымлівае гліну і дробны парашок, якія заводы па падрыхтоўцы бетону не прымаюць. Пральная машына XS3500 выдаляе гэтыя забруджванні і абязводжвае пясок, вырабляючы чысты матэрыял, які адпавядае экалагічным стандартам і лёгка прадаецца. Гідрацыклон таксама аднаўляе дробны пясок, памяншаючы страты матэрыялу і паляпшаючы агульны ўраджай.

Пытанне 2: Як малатковая драбнілку XPC1216 забяспечвае адначасовае драбненне і фарміраванне?

Малаткі б'юць вапняк аб лайнерныя пласціны такім чынам, што надаюць часціцам кубічныя формы, а не проста разбіваюць іх. Гэты механізм удару і формы вырабляе запаўняльнік з мінімальнай колькасцю часціц у форме іголак і лускавінак, што адпавядае патрабаванням будаўнічага запаўняльніка без асобнай фармовачнай машыны, што дазваляе зэканоміць кошт абсталявання і ўскладніць працэс.

Q3: Навошта спалучаць дзве розныя мадэлі экрана замест выкарыстання аднолькавых экранаў?

Двухпавярховы грохот 2YKZ3070 спраўляецца з задачай большага аб'ёму вытворчасці чыстага гатовага запаўняльніка, у той час як трохпавярховы грохот 3YKZ2670 спраўляецца з больш складанай задачай класіфікацыі матэрыялу па некалькіх спецыфікацыях. Адпаведнасць колькасці палуб і ёмістасці ў адпаведнасці са спецыфічнымі патрабаваннямі кожнай ступені забяспечвае поўны асартымент прадукцыі за адзін праход без залішняй залішняй спецыфікацыі абсталявання.
