Малатковая драбнілка для даламіту. Завод па вытворчасці пяску з трохступеньчатым драбненнем і двухротарным вытворцам пяску для вытворчасці запаўняльнікаў

Агляд праекта

Гэтая малаткавая драбнілка для даламітавага пяску працуе пры хуткасці 600 TPH і мае дакладна вызначаны трохступеньчаты працэс драбнення: грубае драбненне з дапамогай звышмоцнай малатковай ударнай драбнілкі DLPCZ1815, сярэдняе драбненне і фармаванне з дапамогай фармавальнай драбнілкі DLPC1220 і дробнае драбненне і выраб пяску з дапамогай двухротарнай машыны для вытворчасці пяску DLZSJ1416. Цяжкая малаткавая драбнілку выкарыстоўвае прынцып «камень на жалезе» для разбівання даламіту, захоўваючы спецыфічную форму часціц, апрацоўваючы корм памерам да 650 мм з прадукцыяй звычайна ніжэй за 60 мм. Фармовачная драбнілка на зваротнай лініі зніжае ігольчастыя і лускападобныя часціцы, у той час як двухротарная пясчанка апрацоўвае прасеяны дробны матэрыял менш за 30 мм для атрымання высакаякаснага фабрычнага пяску для бетонных заводаў. Уся лінія цалкам агароджана прыродаахоўнымі інвестыцыямі на агульную суму 10 мільёнаў юаняў і пашырана сістэмай кіравання вытворчасцю горназдабыўной прамысловасці і сістэмай сукупнага інвентарызацыі і кіравання продажамі для цэнтралізаванага інтэлектуальнага кантролю.

Дэталі абсталявання

• Молаткова-ўдарная драбнілка DLPCZ1815 — 400-900 TPH, (250 кВт × 4) × 2, першаснае драбненне па прынцыпе камень на жалеза; Ручкі падачы да 650 мм, выхад ніжэй 60 мм
• DLPC1220 Shaping Crusher — 500-700 TPH, (250 кВт × 4) × 2, размешчаны на зваротнай лініі для другаснага фармавання; памяншае ўтрыманне каменнага парашка і паляпшае форму часціц
• Грохот кругавы вібрацыйны DLYKZ — шматслаёвае грохот са зменнай сеткай; раздзяляе будаўнічы запаўняльнік і накіроўвае дробны матэрыял на выраб пяску
• Двухротарная машына для вырабу пяску DLZSJ1416 — 210-280 TPH, 160 кВт × 4, апрацоўвае прасеяны дробны матэрыял менш за 30 мм; двайны ротар шматразовага ўздзеяння вырабляе высакаякасны выраблены пясок і каменны парашок
• Сістэма кіравання горнай вытворчасцю — цэнтралізаванае кіраванне, пуск/спыненне адной кнопкай, аўтаматызаваная вытворчасць, загрузка без персаналу, інспекцыі без персаналу, збор пылу без персаналу
• Агрэгатная сістэма кіравання запасамі і продажамі — кіраванне лічбавымі продажамі, аб'ядноўвае дадзеныя аб запасах для прыняцця рашэнняў на аснове дадзеных

Асаблівасці працэсу і канструкцыі

1. Двайная канфігурацыя звышмоцнай малатковай драбнілкі і фармовачнай драбнілкі

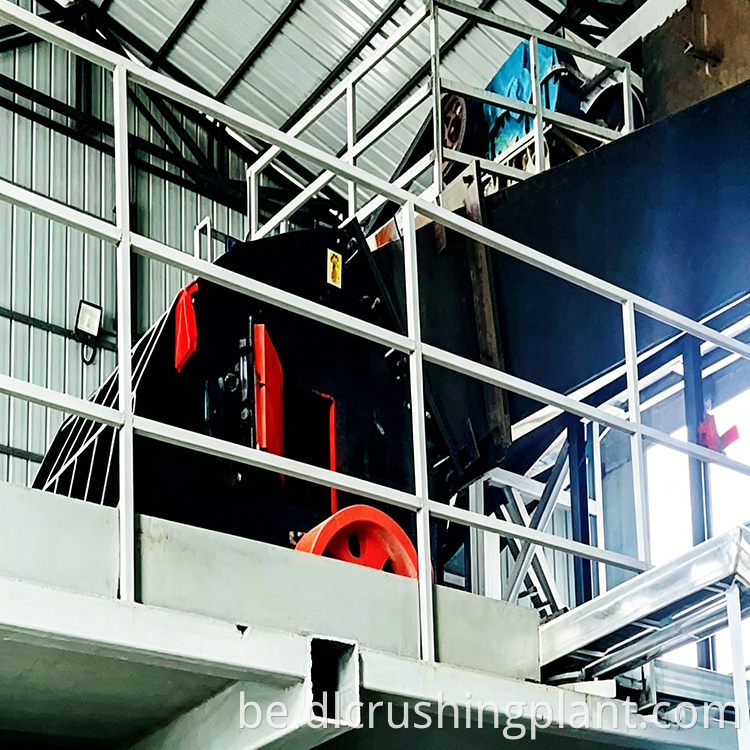

У адрозненне ад ліній з адной малатковай драбнілкай, гэтая канфігурацыя ўсталёўвае фармовачную драбнілку DLPC1220 пасля звышмагутнай малатковай драбнілкі DLPCZ1815 спецыяльна для апрацоўкі рэцыркуляцыйнага матэрыялу. Цяжкая малатковая драбнілку апрацоўвае вялікія кавалкі непасрэдна за адну стадыю з дапамогай драбнення камень на жалеза, у той час як драбнілку для фарміравання ўдакладняе форму часціц, памяншаючы ўтрыманне іголак і шматкоў. Гэтая двайная канфігурацыя памяншае ўтрыманне каменнага парашка, захоўваючы пры гэтым выдатную форму прадукту, у выніку чаго больш круглыя ​​часціцы запаўняльніка аддаюць перавагу на будаўнічым рынку.

2. Выразна вызначаны трохступеньчаты працэс драбнення

Шлях патоку матэрыялу складаецца з трох этапаў з рознымі ролямі абсталявання. Першы этап: грубае драбненне з дапамогай DLPCZ1815, памяншэнне вялікіх блокаў даламіту і мінімізацыя нагрузкі ўніз па плыні. Другі этап: сярэдняе драбненне і фарміраванне з дапамогай DLPC1220, апрацоўка зваротнага матэрыялу для паляпшэння формы часціц. Трэцяя стадыя: дробнае драбненне і выраб пяску з дапамогай двухротарнай пясочніцы DLZSJ1416, дзе прасеяны матэрыял таўшчынёй менш за 30 мм падвяргаецца шматразовым ударам і трэнню паміж двума ротарамі, якія верцяцца супрацьлегла, для высокага выхаду пяску і акруглення часціц. Кожная частка абсталявання выконвае сваю спецыфічную функцыю без перакрыцця.

3. Інтэлектуальнае кіраванне з падвойнымі лічбавымі сістэмамі

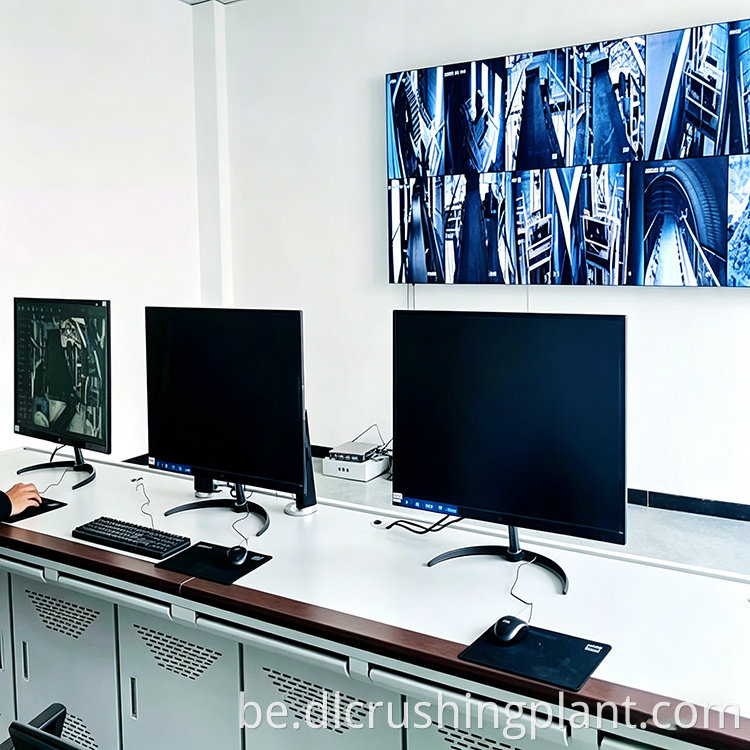

Сістэма кіравання вытворчасцю ў горназдабыўной прамысловасці забяспечвае цалкам аўтаматызаванае кіраванне вытворчасцю і працэсам з цэнтральнай дыспетчарскай, падтрымліваючы беспілотную загрузку, беспілотныя праверкі і аўтаматызаваны збор пылу. Сукупная сістэма кіравання запасамі і продажамі аб'ядноўвае дадзеныя аб запасах для кіравання лічбавымі продажамі. Разам гэтыя дзве сістэмы дазваляюць цэнтральнай дыспетчарскай адначасова кіраваць як вытворчасцю, так і лагістыкай, пазбаўляючы ад неабходнасці персаналу, які знаходзіцца на месцы, каб працаваць паміж станцыямі.

4. Цалкам закрытая канструкцыя з прыродаахоўнымі інвестыцыямі ў 10 мільёнаў юаняў

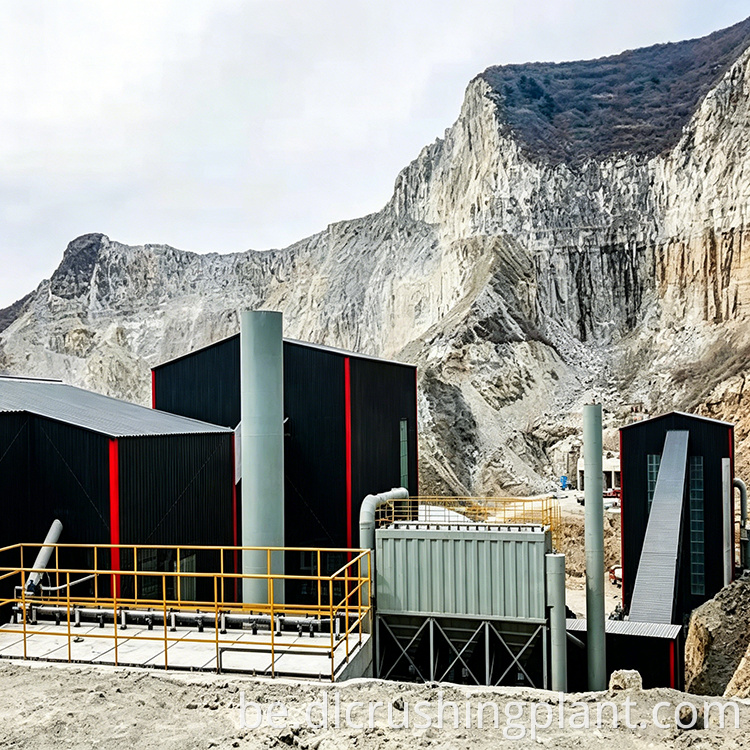

Уся вытворчая лінія мае цалкам закрытую канструкцыю. Аперацыі драбнення, прасейвання і вытворчасці пяску адбываюцца ў герметычным асяроддзі, эфектыўна кантралюючы пыл і шум у крыніцы. Інвестыцыі ў ахову навакольнага асяроддзя складаюць 10 мільёнаў юаняў, забяспечваючы адпаведнасць нарматыўным стандартам і забяспечваючы работнікам чыстыя працоўныя ўмовы.

FAQ

Q1: Як працэс драбнення ў тры этапы паляпшае якасць прадукцыі ў параўнанні з канфігурацыяй з адной драбнілкай?

DLPCZ1815 апрацоўвае першаснае драбненне, DLPC1220 фармуе рэцыркуляцыйны матэрыял для памяншэння ігольчатых і лускападобных часціц, а двухротарная пясчанка DLZSJ1416 вырабляе высакаякасны пясок з прасеянага дробнага матэрыялу. Кожная ступень мае спецыяльную функцыю, якая прадухіляе перагрузку любой машыны і забяспечвае аднастайную форму і градацыю часціц ва ўсім.

Пытанне 2: Якія перавагі дае двухротарная машына для вытворчасці пяску для апрацоўкі даламіту?

Два ротары DLZSJ1416 круцяцца ў процілеглых напрамках, у выніку чаго матэрыял падвяргаецца шматразовым ударам і трэнню паміж імі. Гэты механізм з падвойным уздзеяннем забяспечвае больш высокую эфектыўнасць вытворчасці пяску і больш лёгкае акругленне часціц у параўнанні з канструкцыямі з адным ротарам. Калі памер падачы кантралюецца ніжэй за 30 мм, прадукцыйнасць дасягае 210-280 TPH прамысловага пяску, які адпавядае патрабаванням завода гатовай бетоннай сумесі.

Пытанне 3: Як дзве сістэмы кіравання зніжаюць працоўныя патрабаванні?

Сістэма кіравання вытворчасцю ў горназдабыўной прамысловасці забяспечвае пуск/спыненне адной кнопкай, беспілотную загрузку, беспілотныя праверкі і аўтаматызаваны збор пылу з цэнтральнай дыспетчарскай. Сукупная сістэма кіравання запасамі і продажамі забяспечвае дадзеныя аб запасах і продажах у рэжыме рэальнага часу ў лічбавым выглядзе. Разам яны дазваляюць аднаму аператару кіраваць як вытворчасцю, так і лагістыкай, не пакідаючы дыспетчарскай.
