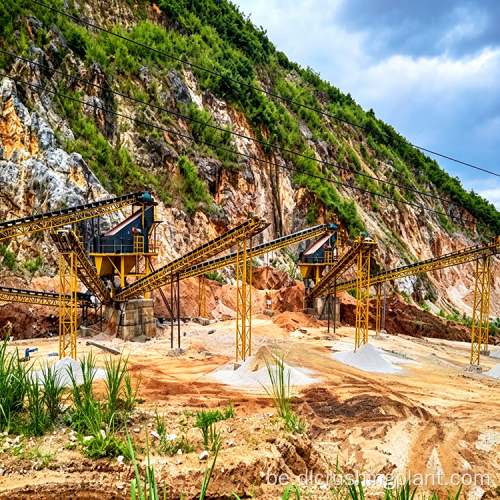

Вапняковая малаткавая драбнілка Шматсітавая ўстаноўка для вытворчасці пяці гатункаў запаўняльніка і пастаўкі чыгуначнага будаўніцтва

Агляд праекта

Гэты праект уяўляе сабой вытворчасць вапняковых запаўняльнікаў, размешчаную ў правінцыі Юньнань, недалёка ад маршруту з Ліньцана ў порт Цыншуйхэ. Завод прымае абцякальную канфігурацыю вібрацыйнага сілкавальніка, звышмоцнай малатокавай драбнілкі і паслядоўна злучанай шматдэкавай сістэмы прасейвання. Яго адметнай асаблівасцю з'яўляецца магчымасць вырабляць пяць розных спецыфікацый гатовай прадукцыі адначасова на адной вытворчай лініі, выкарыстоўваючы ланцужок прасейвання 3+2, які пераходзіць непасрэдна ад грубага прасейвання да тонкага без прамежкавай перадачы матэрыялу. Гатовыя запаўняльнікі выкарыстоўваліся пры будаўніцтве хуткасных дарог і падыходзяць для праектаў чыгуначнай інфраструктуры з строгімі патрабаваннямі да формы часціц і трываласці.

Спіс канфігурацыі абсталявання

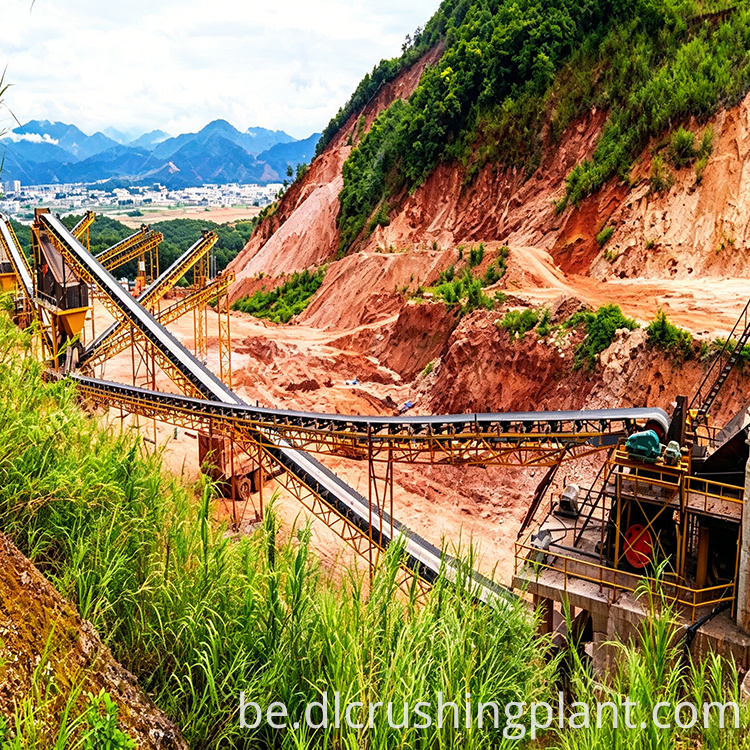

• Вібрацыйны кармільнік: DLZGC1238, 1 шт., Прадукцыйнасць ад 250 да 400 TPH, магутнасць 2x11 кВт. Моцны жолаб прызначаны для раўнамернага размеркавання буйных кавалкаў вапняка ў драбнілку, прадухіляючы перанапружанне матэрыялу і перапынкі.

• Молотковая ўдарная драбнілку вялікай магутнасці: DLPCZ1512, 1 адзінка, магутнасць ад 250 да 400 TPH, магутнасць 132x2 кВт. Стрыжневая машына для аднастадыйнага драбнення; вапняк ніжэй за 800 мм непасрэдна памяншаецца да гатовага памеру, ухіляючы другаснае грубае драбненне.

• Вібрагрохот: DL3YKQ2470, 1 адзінка, магутнасць ад 70 да 400 TPH. Трохслаёвы экран падзяляе матэрыял на тры класа памеру часціц.

• Лёгкі вібрацыйны грохот: DL2YKQ2470, 1 адзінка, прадукцыйнасць ад 70 да 400 TPH. Двухслаёвы экран, які выконвае канчатковую дробную ацэнку.

Сістэма прасейвання з'яўляецца галоўнай асаблівасцю: звышмоцны трохпалусны і лёгкі двухпалусны сіта, злучаныя паслядоўна, дазваляюць перайсці ад грубага прасейвання да тонкага прасейвання за адзін крок.

Асаблівасці канструкцыі

Скрынінг за адзін праход для пяці спецыфікацый

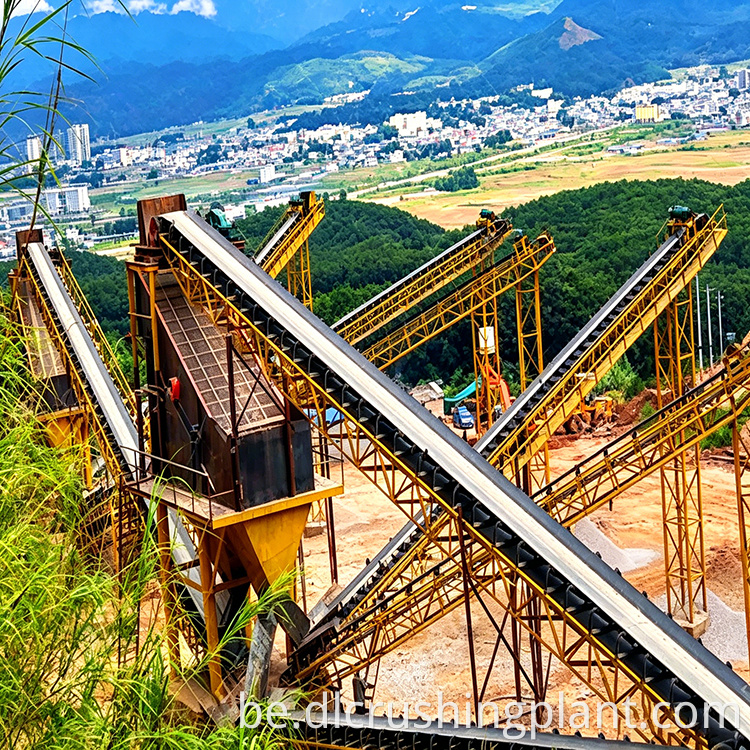

Праект патрабуе пяці спецыфікацый прадукцыі: ад 28 да 34 мм, ад 12 да 28 мм, ад 7 да 12 мм, ад 4 да 7 мм і дробкі да 4 мм. Большасць ліній у такім маштабе вырабляюць толькі дзве-тры спецыфікацыі. Тут трохпавярховы грохот DL3YKQ2470 спачатку аддзяляе тры буйныя фракцыі, у той час як двухпавярховы грохот DL2YKQ2470 дадаткова падзяляе дробны матэрыял, утвараючы шматступеньчатую ланцужок прасейвання 3+2, якая вырабляе пяць гатункаў адначасова.

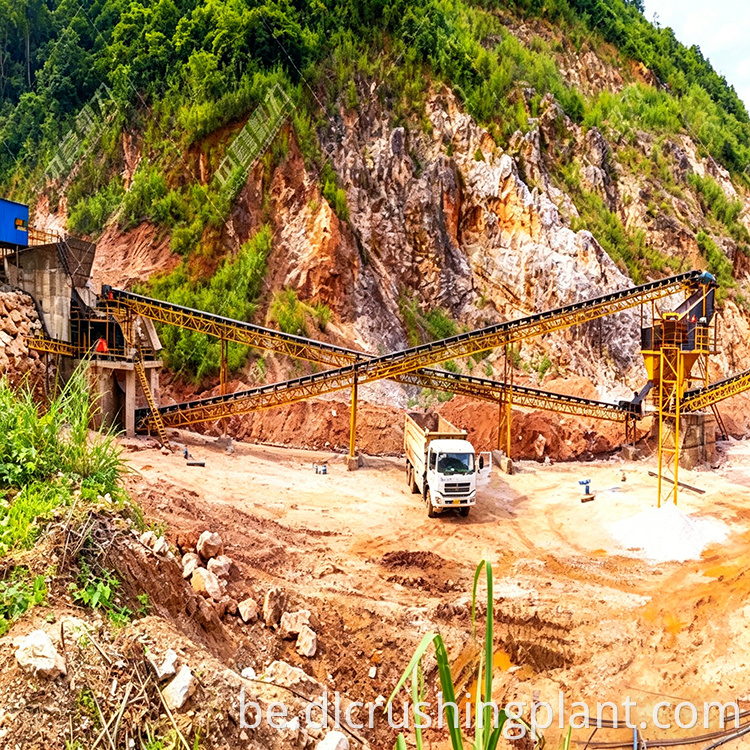

Цяжкая малаткавая драбнілку для драбнення за адзін праход

Цяжкая малатковая ўдарная драбнілка DLPCZ1512 мае загрузачны адтуліну да 800 мм, перапрацоўваючы вапняк непасрэдна да гатовага памеру часціц без другаснай першаснай драбнілкі. Больш кароткі працэс працэсу памяншае колькасць канвеераў і, натуральна, зніжае частату адмоваў.

Аптымальнае супадзенне магутнасці сілкавальніка і драбнілку

Ёмістасць фідэра DLZGC1238 ад 250 да 400 т/г цалкам адпавядае дыяпазону цяжкіх малатокавых драбнілак. Такое перакрыцце прадухіляе сітуацыі, калі фідэр не можа паспяваць за асноўным блокам або калі празмерная падача выклікае закаркаванне, што з'яўляецца звычайнай асноўнай прычынай захрасання матэрыялу ў дробнамаштабных аперацыях.

Модульная сістэма скрынінга, якая збалансавала эфектыўнасць і кошт

Моцны трохпавярховы грохот апрацоўвае высокапрадукцыйнае першаснае прасейванне, у той час як лёгкі двухпалусны грохот апрацоўвае дробны матэрыял. Гэта выразны падзел працы, а не простая кладка абсталявання, аптымізуючы як эфектыўнасць, так і інвестыцыйныя выдаткі.

Водгук аб праекце

• Прапускная здольнасць прасейвання перавышае праектныя патрабаванні: сістэма змяшчае пяць зададзеных гатункаў і дазваляе хутка пераключацца на альтэрнатыўныя характарыстыкі шляхам змены сеткі экрана.

• Выдатная форма часціц і высокая эфектыўнасць прасейвання: здробнены матэрыял мае кубічную форму з мінімальнай колькасцю іголападобных або лускаватых часціц, што прадухіляе забіванне сеткі і забяспечвае стабільную эфектыўнасць.

• Зносаўстойлівасць кармушкі: карыта серыі DLZGC падвяргаюцца дбайнай зносастойкай апрацоўцы, якая не патрабуе замены ніжняй пласціны на працягу некалькіх гадоў вапняком сярэдняй цвёрдасці.

• Лакалізаваная пасляпродажная падтрымка: Zhongyu Dingli падтрымлівае мясцовую службу абслугоўвання ў Юньнані, якая аператыўна рэагуе на ўвод у эксплуатацыю і няспраўнасці.

Асноўныя дэталі, якія варта адзначыць

• Утрыманне гліны ў матэрыяле: калі вапняковыя паверхні ўтрымліваюць рыхлую глебу, узровень пылу павялічваецца пасля драбнення, і экраны лёгка забіваюцца. Для бруднай сыравіны рэкамендуецца дадаць стадыю папярэдняга прасейвання або распыленне вады для падаўлення пылу.

• Частата замены экрана: стварэнне пяці спецыфікацый павялічвае знос кожнага пласта экрана, што з часам робіць замену больш працаёмкай.

• Грузападымальнасць лёгкіх экранаў: DL2YKQ2470 без праблем апрацоўвае тонкія матэрыялы, але працяглае выкарыстанне больш цяжкіх грубых матэрыялаў паўплывае на тэрмін службы рамы экрана.

Параўнанне маршрутаў чыгуначнага забеспячэння

Завод размешчаны недалёка ад маршруту Ліньцан - порт Цыншуйхэ, і раней гатовыя запаўняльнікі выкарыстоўваліся пры будаўніцтве хуткасных дарог. Падобным праектам з'яўляецца ўчастак Jinghong чыгункі Yuxi-Mengla, пабудаваны Zhongyu Dingli, які таксама выкарыстоўваў фідэр ZG1238, звышмагутную малаткавую драбнілку PCZ1512 і вібрагрохот 4YKQ2470 для пастаўкі чыгуначных будаўнічых матэрыялаў. Гэта пацвярджае, што цяжкая малаткавая драбнілку PCZ1512 у спалучэнні з канфігурацыяй шматдэкавага грохоту з'яўляецца правераным рашэннем для праектаў чыгуначнай інфраструктуры, якія патрабуюць строгай формы і трываласці часціц.

FAQ

Q1: Як ланцужок прасейвання 3+2 вырабляе пяць агульных гатункаў у адной лініі?

Трохдэкавае грохот DL3YKQ2470 спачатку аддзяляе тры буйныя фракцыі памерам ад 28 да 34 мм, ад 12 да 28 мм і ад 7 да 12 мм. Затым двухпавярховы грохот DL2YKQ2470 дадаткова падзяляе дробны матэрыял на 4-7 мм і дробны матэрыял менш за 4 мм. Гэтая паслядоўна злучаная канфігурацыя выключае прамежкавую перадачу і вырабляе ўсе пяць гатункаў адначасова.

Q2: Чаму цяжкая малаткавая драбнілка DLPCZ1512 падыходзіць для такога маштабу працы?

DLPCZ1512 прымае падачу памерам да 800 мм і апрацоўвае вапняк непасрэдна да гатовага памеру часціц за адзін праход. Гэта ліквідуе неабходнасць у другаснай першаснай драбнілцы, такой як щековая або ўдарная драбнілку, што скарачае тэхналагічны паток, памяншае колькасць канвеераў і зніжае агульную частату адмоваў.

Пытанне 3: на што павінны сачыць аператары пры запуску пяці класаў спецыфікацый?

Аператары павінны ўважліва сачыць за зносам сеткі экрана, паколькі больш спецыфікацый павялічвае знос кожнага пласта і працу па замене. Калі сырой вапняк нясе паверхневую глебу, пасля драбнення падымаецца пыл і часцей засмечваюцца экраны. Этап папярэдняга прагляду або распыленне вады можа змякчыць гэта. Лёгкі DL2YKQ2470 не варта выкарыстоўваць для працяглай грубай апрацоўкі матэрыялу.
