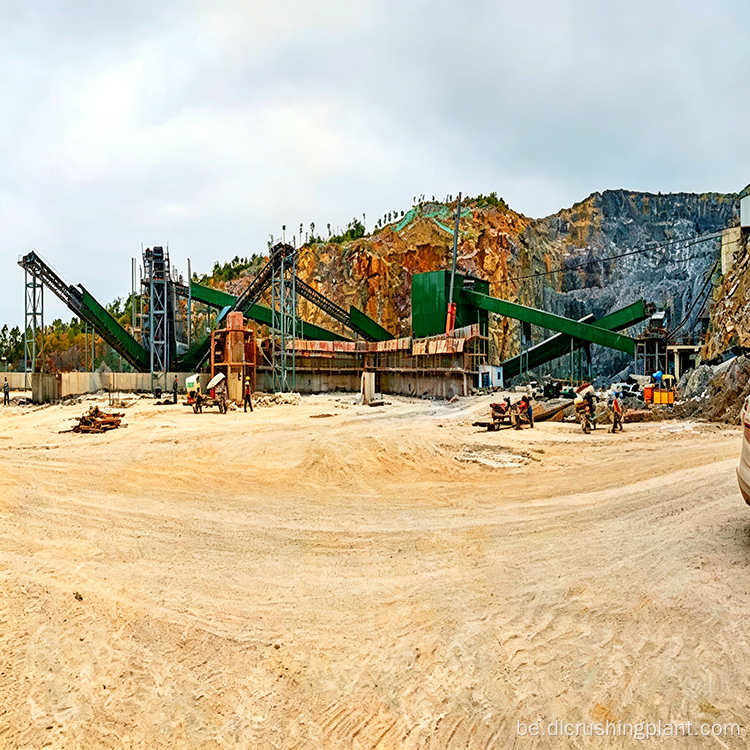

Завод па перапрацоўцы вапняка пад ключ для Афрыкі з малатковай драбнілкай і закрытай сістэмай кантролю пылу для вытворчасці запаўняльнікаў

Агляд праекта

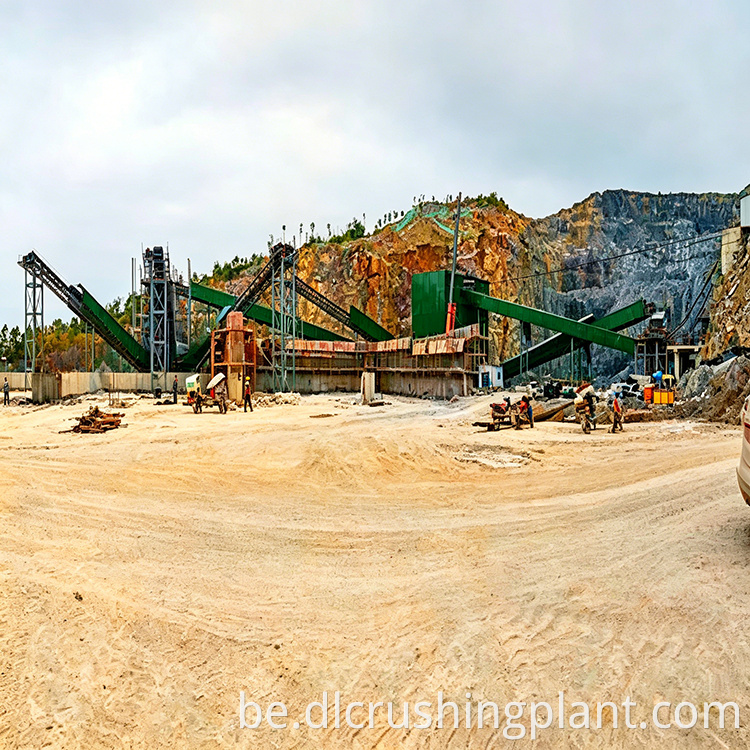

Гэты праект па перапрацоўцы вапняку пад ключ абслугоўвае адкрыты кар'ер вапняковай шахты ў Афрыцы, вырабляючы 5 мільёнаў тон у год высакаякасных запаўняльнікаў для асновы дарог, дабавак для цэментнага завода і запаўняльнікаў для бетону. Рашэнне вырашае асноўныя афрыканскія болевыя моманты, у тым ліку высокае ўтрыманне гліны ў сырой рудзе, празмерныя лускаватыя часціцы ад звычайнага драбнення, цяжкія выкіды пылу, якія не праходзяць экалагічныя праверкі, нестабільнае электразабеспячэнне і разліў матэрыялу пры транспарціроўцы на вялікія адлегласці. Двухступеньчатая схема драбнення і фармавання, пастаўленая Zhongyu Dingli, дасягае больш за 90 працэнтаў кубічнага ўтрымання часціц, а цалкам закрытая модульная галерэя забяспечвае нулявую ўцечку пылу з канцэнтрацыяй выкідаў 10 мг на кубічны метр або ніжэй. Модульныя зборныя секцыі скарачаюць час будаўніцтва на 40 працэнтаў.

Асноўныя моманты рашэння і ход працэсу

• Падача: вібрацыйны фідэр стрыжневага тыпу забяспечвае раўнамерную падачу і папярэдне адсейвае гліністыя прымешкі з сырой руды з высокім утрыманнем гліны

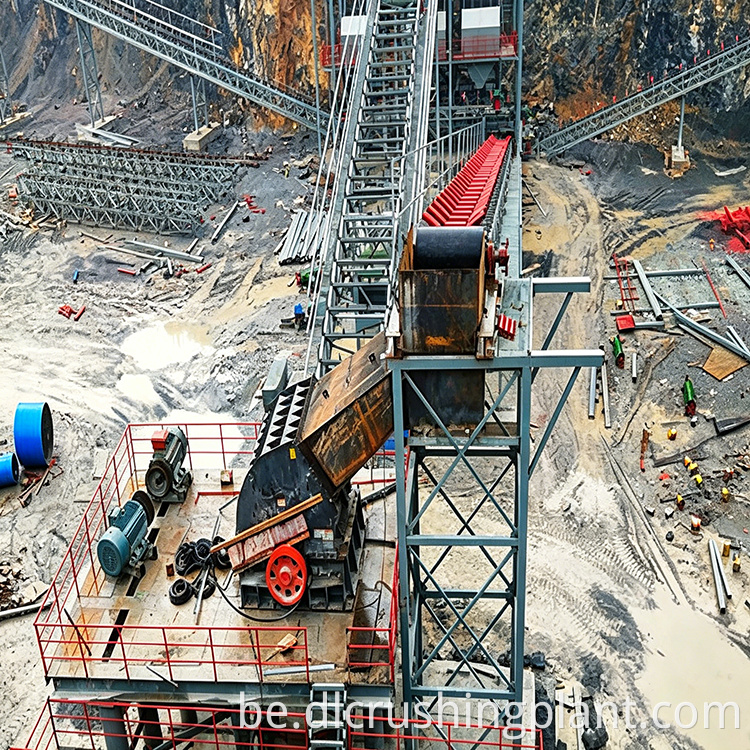

• Першаснае драбненне: цяжкая малаткавая драбнілку PCZ 2125 памяншае памер камякоў да 150 мм або ніжэй, а малаткі з высокахромістага сплаву служаць на 50 працэнтаў даўжэй.
• Другаснае драбненне і фармаванне: фармавальная драбнілка XPC 1620 выконвае троеснае драбненне і фармаванне, памяншаючы лушчэнне і вырабляючы больш дробных дробак для збалансаванай градацыі

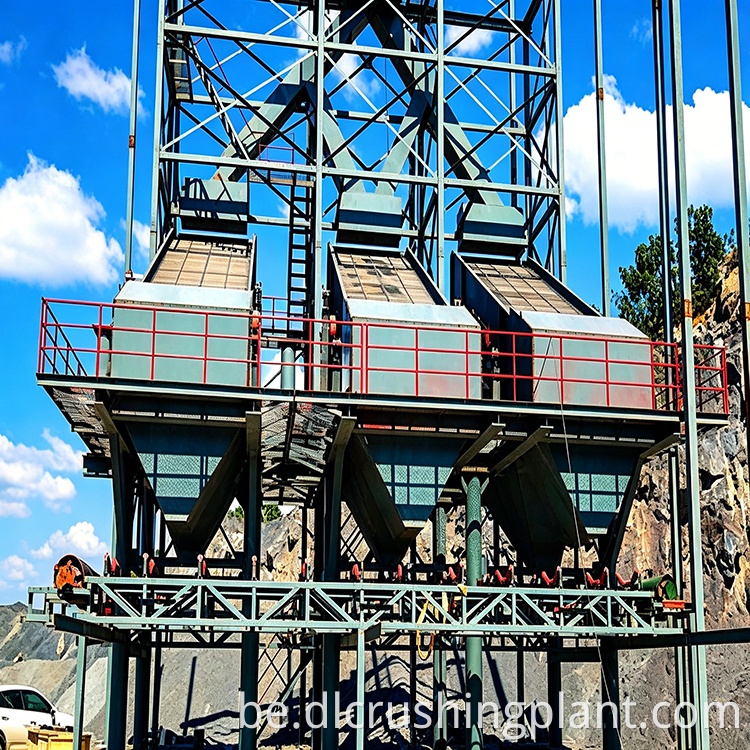

• Прасейванне: круглы вібрацыйны грохот 3YK3072 з трыма дэкамі вырабляе чатыры памеры: ад 0 да 5 мм, ад 5 да 10 мм, ад 10 да 20 мм і ад 20 да 31,5 мм.
• Транспарціроўка і ахова навакольнага асяроддзя: модульная сталёвая галерэя з дажджавымі чахламі і ўшчыльняючымі палосамі, імпульсны рукаўны фільтр ва ўсіх месцах пылу з адмоўным ціскам, аўтаматычнае распыленне вады ў склад гатовай прадукцыі
• Характарыстыкі, адаптаваныя да Афрыкі: рухавікі з ізаляцыяй класа F і абаронай IP55, шафы кіравання з пылавымі фільтрамі і вентылятарамі для высокай тэмпературы і запыленасці

Аб'ём паслуг EPC

• Этап праектавання: геалагічнае даследаванне, чарцёж макета і разлік працэсу, прадастаўленне трохмерных чарцяжоў працэсу, дыяграм нагрузкі на падмурак і электрычных схем
• Вытворчасць абсталявання: поўны набор драбнілак, грохотаў, канвеераў і пылазборнікаў, уключаючы цяжкую малатковую драбнілку, фармовачную драбнілку, вібрасіта, модульную галерэю і рукаўны фільтр.
• Устаноўка і ўвод у эксплуатацыю: інструкцыі па ўсталёўцы на месцы, выпрабаванні без нагрузкі і ўвод у эксплуатацыю, прадастаўленне справаздачы аб пробнай вытворчасці, SOP і спісу запасных частак
• Аўтсорсінг O і M Дадаткова: абслугоўванне па кіраванні вытворчасцю ад 3 да 5 гадоў з пастаяннай камандай, прагнастычнае абслугоўванне і пагадненне аб гарантыі на прадукцыю

Дадзеныя справы праекта

• Размяшчэнне: штат Когі, Нігерыя, 5 мільёнаў тон у год вапняковага запаўняльніка
• Дата ўводу ў эксплуатацыю: 4 квартал 2023 года
• Праектная магутнасць: 5 млн. тон у год, фактычны аб'ём вытворчасці дасягнуў 5,25 млн. тон у год
• Спажываная адзінка электраэнергіі: 4,2 кВт/гадз на тону, ніжэй сярэдняга мясцовага значэння ў 6,0 кВт/гадз на тону
• Памер прадукту: 98,6 працэнта
• Водгукі кліентаў: закрытая галерэя і сістэма збору пылу дапамаглі адразу прайсці экалагічныя праверкі. Прадукцыйнасць фармавання значна лепшая, чым у іншых мясцовых ліній. Модульная канструкцыя ўсталёўваецца вельмі хутка, усяго 4 месяцы ад прыбыцця абсталявання да вытворчасці.

Часта задаюць пытанні

Q1: Электразабеспячэнне ў Афрыцы нестабільнае. Ці можа лінія справіцца?

Мы забяспечваем прылады плавнага пуска і частаточны прывад кіравання, здольныя вытрымліваць плюс-мінус 20-працэнтныя ваганні напружання. Аўтаматычны выключальнік АВР для дызель-генератара не з'яўляецца абавязковым. Усе асноўныя рухавікі маюць высокую эфектыўнасць серыі YE4, якія зніжаюць кідкі пускавога току і забяспечваюць надзейную працу ў нестабільных умовах афрыканскага электразабеспячэння.

Пытанне 2: Як доўга служаць малаткі малатокавай драбнілкі і як наконт мясцовай пасляпродажнай падтрымкі?

Кампазітныя молаты з высокім утрыманнем хрому здрабняюць ад 300 000 да 400 000 тон за камплект, прыкладна за 2,5 месяца. Мы пастаўляем запасную молатавую форму для лакальнага рамонту. Склады запасных частак і інжынеры-рэзідэнты ў Нігерыі, Кеніі і Паўднёвай Афрыцы забяспечваюць 48-гадзінны адказ на месцы з трохмоўнымі відэаролікамі і дыстанцыйным кіраўніцтвам у дапоўненай рэальнасці.

Q3: Як хутка адбываецца ўстаноўка модульнай галерэі і ці працуе кантроль над пылам у гарачым клімаце?

Стандартныя секцыі змацоўваюцца балтамі, што патрабуе ўсяго 6 зваршчыкаў і 2 аператараў крана на 100 метраў, што ў тры разы хутчэй, чым традыцыйная зварка. Для гарачага клімату ў імпульсных клапанах выкарыстоўваюцца дыяфрагмы, устойлівыя да высокіх тэмператур, а фільтравальныя пакеты PPS plus PTFE вытрымліваюць тэмпературу да 200 градусаў Цэльсія з аўтаматычным змешваннем халоднага паветра.
