Green Intelligent Crushing Screening Поўнае абсталяванне пастаўшчык інжынірынгу пад ключ

Пастаўшчык індывідуальных рашэнняў для апрацоўкі вапняковага гранітнага запаўняльніка

Агляд праекта

Гэты праект уяўляе сабой вытворчасць «пад ключ» магутнасцю тры мільёны тон запаўняльнікаў у год. Са стабільнай гадавой магутнасцю ў тры мільёны тон у якасці асноўнай мэты праектавання, ён аб'ядноўвае шэсць асноўных сістэм: падачы, драбнення, прасейвання, транспарціроўкі, інтэлектуальнага кіравання і аховы навакольнага асяроддзя. Ён падыходзіць для звычайных руд і горных парод, уключаючы вапняк, граніт, базальт і іншыя. Спалучэнне абсталявання прымае аптымальнае суадносіны вібрацыйнага сілкавальніка ZSW490 × 130, цяжкай малатокавай драбнілкі PCZ1615, вібрасіта 3YK2460 і шнекавага канвеера LS500. Абсталяванне для драбнення стрыжня аснашчана зносастойкімі ўкладышамі з высокім утрыманнем марганца, тэрмін службы аднаго абсталявання перавышае дванаццаць месяцаў.

Агульныя болевыя моманты ў буйных агрэгатных праектах ўключаюць: нізкі ўзровень адпаведнасці і высокі ўзровень адмоваў з-за разрозненых закупак абсталявання, высокія выдаткі на працоўную сілу і вялікія статыстычныя памылкі, выкіды пылу, якія перавышаюць стандарты, што прыводзіць да экалагічных абмежаванняў на вытворчасць, працяглыя перыяды ўводу праекта ў эксплуатацыю і павольную акупляльнасць інвестыцый, а таксама павольнае рэагаванне міжнароднага пасляпродажнага абслугоўвання і несвоечасовую пастаўку запасных частак.

Асноўная перавага рашэння заключаецца ў тым, што ўвесь ланцужок вырабленага самастойна абсталявання дасягае каэфіцыента супадзення ў 99%, пры гэтым узровень адмоваў зніжаецца на 65% у параўнанні з вытворчымі лініямі, якія збіраюцца звонку. Размеркаваная сістэма кіравання DCS, воблачная платформа маніторынгу і модуль папярэджання пра стан абсталявання дазваляюць візуалізаваць вытворчыя даныя ў рэжыме рэальнага часу, запускаць і спыняць дыстанцыйную эксплуатацыю і тэхнічнае абслугоўванне адным дотыкам, толькі адзін-два аператара ў цэнтральнай дыспетчарскай кіруюць усёй лініяй, што дазваляе зэканоміць 75% працы ў параўнанні з традыцыйнымі мадэлямі. У ахове навакольнага асяроддзя выкарыстоўваецца патройная канструкцыя з цалкам закрытымі калідорамі, пылазборнікамі з імпульснымі мяшкамі і пылападушэннем супрацьтуманнай гарматы з канцэнтрацыяй выкідаў пылу ніжэй за 10 мг на кубічны метр. Модульная канструкцыя дазваляе самастойна ўводзіць у эксплуатацыю кожны блок, памяншаючы плошчу на 15% у параўнанні з традыцыйнымі вытворчымі лініямі. Энергаэфектыўныя рухавікі ў спалучэнні з аптымізаванымі працэсамі зніжаюць спажыванне энергіі на адзінку прадукту на 35%, штогод эканомячы больш за 800 000 юаняў на электраэнергіі. Мадэль EPC пад ключ ліквідуе прамежкавыя звёны, а кошт закупак на 20-25% ніжэй, чым пры дэцэнтралізаваных закупках.

Паток працэсу

Вапняковая або гранітная сыравіна раўнамерна падаецца з дапамогай вібрацыйнага сілкавальніка ZSW490×130 у цяжкую малаткавую драбнілку PCZ1615 для драбнення і фармоўкі за адзін праход. Зносаўстойлівыя ўкладышы з высокім утрыманнем марганца вытрымліваюць уздзеянне руды высокай цвёрдасці, а тэрмін службы аднаго абсталявання перавышае дванаццаць месяцаў. Пасля драбнення матэрыял трапляе на вібрацыйны грохот 3YK2460 для класіфікацыі. Гатовыя запаўняльнікі з некалькімі спецыфікацыямі адпраўляюцца ў адпаведныя склады, а некваліфікаваны матэрыял вяртаецца для паўторнага драбнення ў замкнёным цыкле.

Пасля прасейвання гатовая прадукцыя транспартуецца шрубавымі канвеерамі LS500 і сістэмамі істужачных канвеераў у бункеры гатовай прадукцыі для захоўвання і пагрузкі. Увесь працэс раўнамерна плануецца размеркаванай сістэмай кіравання DCS. Платформа воблачнага маніторынгу адлюстроўвае ёмістасць, энергаспажыванне і стан абсталявання ў рэжыме рэальнага часу. Модуль папярэджання пра стан абсталявання прадказвае няспраўнасці за 72 гадзіны наперад. Транспартныя калідоры цалкам закрытыя, з імпульснымі мяшковымі пылазборнікамі ў месцах узнікнення пылу і туманнымі гарматамі для падаўлення пылу ў зоне пагрузкі. Канцэнтрацыя выкідаў пылу ніжэй за 10 мг на кубічны метр, што значна ніжэй за міжнародныя экалагічныя стандарты.

Аб'ём паслуг EPC

Дызайн схемы: спецыяльныя інжынеры адзін на адзін праводзяць даследаванні аб'ектаў, пробную вытворчасць матэрыялаў і паслугі індывідуальных рашэнняў. Прадастаўляюцца бясплатныя трохмерныя чарцяжы і справаздачы аб разліку магутнасці, якія забяспечваюць выбар абсталявання, блок-схемы і рашэнні электрычнага кіравання.

Вытворчасць абсталявання: пастаўка вібрацыйных кармільнікаў, цяжкіх малатковых драбнілак, вібрасітаў, шнековых канвеераў, інтэлектуальных сістэм кіравання і сістэм аховы навакольнага асяроддзя. Зношаныя дэталі з высокім утрыманнем марганца прадастаўляюцца з падрабязным спісам мадэляў, спецыфікацый і параметраў магутнасці.

Устаноўка і ўвод у эксплуатацыю: тэхнічныя групы адпраўляюцца на месца для кіраўніцтва па ўсталёўцы і ўводу ў эксплуатацыю, завяршэння тэсціравання адной машыны і поўнага пробнага запуску працэсу. Перыяд уводу праекта ў эксплуатацыю завяршаецца на працягу шасці месяцаў, забяспечваючы дасягненне магутнасці і якасці гатовай прадукцыі да пастаўкі.

Даручэнне на эксплуатацыю і тэхнічнае абслугоўванне: прадастаўляецца бясплатнае навучанне тэхналагічнаму працэсу і кіраўніцтва вытворчасцю. Двухгадовая гарантыя на абсталяванне з рэгулярным абслугоўваннем на месцы і тэставаннем прадукцыйнасці. Шматмоўныя тэхнічныя групы забяспечваюць кругласутачную падтрымку ў Інтэрнэце. Можа быць прадпрынята доўгатэрміновае даручэнне эксплуатацыі і абслугоўвання.

Справа праекта

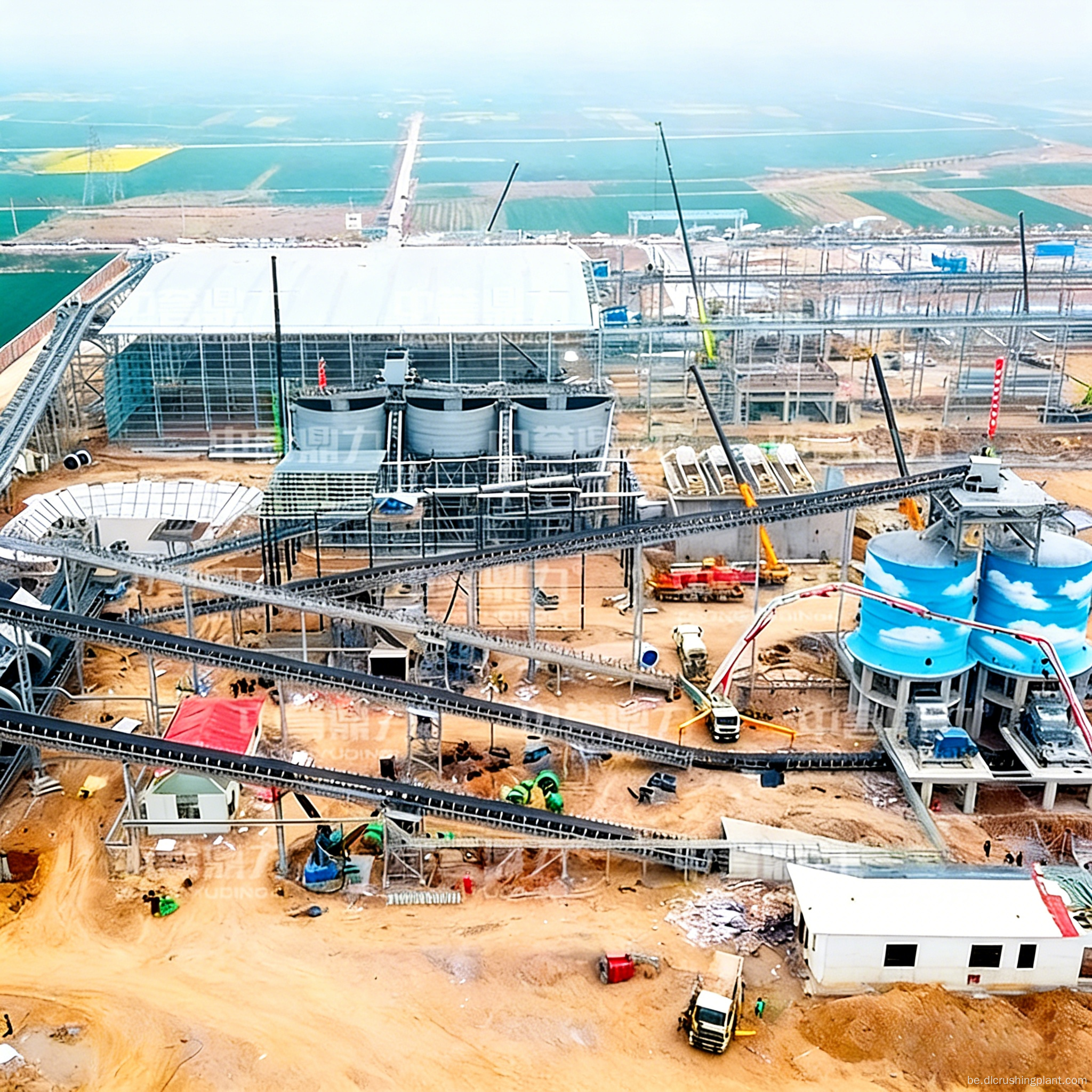

Праект быў пабудаваны для групы будаўнічых матэрыялаў у Эр-Рыядзе, Саудаўская Аравія, як лінія па вытворчасці вапняковых запаўняльнікаў магутнасцю тры мільёны тон у год. Камбінацыя абсталявання прыняла аптымальнае суадносіны цяжкай малатокавай драбнілкі і вібрасіта. Гатовыя запаўняльнікі ахопліваюць мноства спецыфікацый для камерцыйных бетонных заводаў і дарожнага будаўніцтва. Уведзены ў эксплуатацыю ў чэрвені 2022 года, ён бесперапынна працаваў на працягу чатырох гадоў, агульны ККД абсталявання перавышаў 86%. Канцэнтрацыя пылу ў выкідах складае 9 мг на кубічны метр. Спажыванне энергіі на адзінку прадукцыі на 35% ніжэй, чым у сярэднім па галіны. Кіруюць усёй лініяй два аператара з цэнтральнай дыспетчарскай. Незапланаваныя прастоі складаюць менш за тры дні ў год.

Водгукі кліентаў: "Вытворчая лінія магутнасцю тры мільёны тон працуе стабільна з моманту ўводу ў эксплуатацыю. Цяжкая малаткавая драбнілка эфектыўна апрацоўвае наш вапняк з мінімальнай заменай футарала. Сістэма кіравання DCS дазваляе двум аператарам кіраваць усёй лініяй, а воблачная платформа дае нам бачнасць вытворчасці ў рэжыме рэальнага часу. Цалкам закрытая канструкцыя падтрымлівае нашы выкіды пылу значна ніжэйшымі за мясцовыя стандарты. Каманда EPC выканала пастаўкі ў адпаведнасці з графікам, а пастаўка запасных частак працягвалася 48 гадзін. наш прастой мінімальны ".

FAQ

Пытанне: Якую сыравіну можна апрацоўваць?
A: Падыходзіць для звычайных руд і горных парод, уключаючы вапняк, граніт, базальт і іншыя. Цяжкая малаткавая драбнілку з зносаўстойлівымі ўкладышамі з высокім утрыманнем марганца вытрымлівае ўздзеянне руды высокай цвёрдасці, канфігурацыя абсталявання настроена ў адпаведнасці з цвёрдасцю сыравіны.

Пытанне: Наколькі разумная сістэма?
A: размеркаванае кіраванне DCS плюс платформа воблачнага маніторынгу плюс модуль папярэджання пра стан абсталявання. Запуск і спыненне дыстанцыйнага кіравання і абслугоўвання адным дотыкам. Адзін-два аператара кіруюць усёй лініяй з цэнтральнай дыспетчарскай. Вытворчыя дадзеныя аўтаматычна ствараюць справаздачы. Няспраўнасці абсталявання прагназуюцца за 72 гадзіны.

Пытанне: ці могуць выкіды ў навакольнае асяроддзе адпавядаць стандартам?
A: Трайная канструкцыя з цалкам закрытымі калідорамі, пылазборнікамі з імпульснымі мяшкамі і сістэмай падаўлення пылу з супрацьтуманнай гарматы дазваляе дасягнуць канцэнтрацыі выкідаў пылу ніжэй за 10 мг на кубічны метр. Даступныя версіі, сертыфікаваныя ЕС CE, і адаптаваныя да навакольнага асяроддзя версіі Паўднёва-Усходняй Азіі, якія адпавядаюць стандартам мэтавай краіны.

Пытанне: Як гарантуецца пасляпродажнае абслугоўванне?
A: 21 унутраны сэрвісны цэнтр плюс 5 замежных сэрвісных цэнтраў. Модульнае абсталяванне выконвае рамонт на месцы на працягу 72 гадзін. Асноўныя запчасткі адпраўляюцца на працягу 48 гадзін. Няспраўныя дэталі замяняюцца бясплатна на працягу двухгадовага гарантыйнага перыяду.

Пытанне: Якія закупачныя і эксплуатацыйныя выдаткі?
A: Мадэль EPC пад ключ ліквідуе прамежкавыя звёны, зніжаючы закупачныя выдаткі на 20-25%. Энергаэфектыўныя рухавікі ў спалучэнні з аптымізаванымі працэсамі зніжаюць спажыванне энергіі на адзінку на 35%, эканомячы больш за 800 000 юаняў на выдатках на электраэнергію штогод, з кароткім перыядам вяртання інвестыцый.

Атрымайце бясплатнае рашэнне і прапануйце прапановы

Для атрымання дадатковай інфармацыі аб канструкцыі вытворчай лініі агрэгатаў магутнасцю тры мільёны тон у год і канфігурацыі абсталявання, калі ласка, звяжыцеся з нашай камандай інжынераў. Пакажыце характарыстыкі сыравіны, гадавую магутнасць і патрабаванні да спецыфікацый гатовай прадукцыі, каб атрымаць індывідуальнае рашэнне і прапанову.
