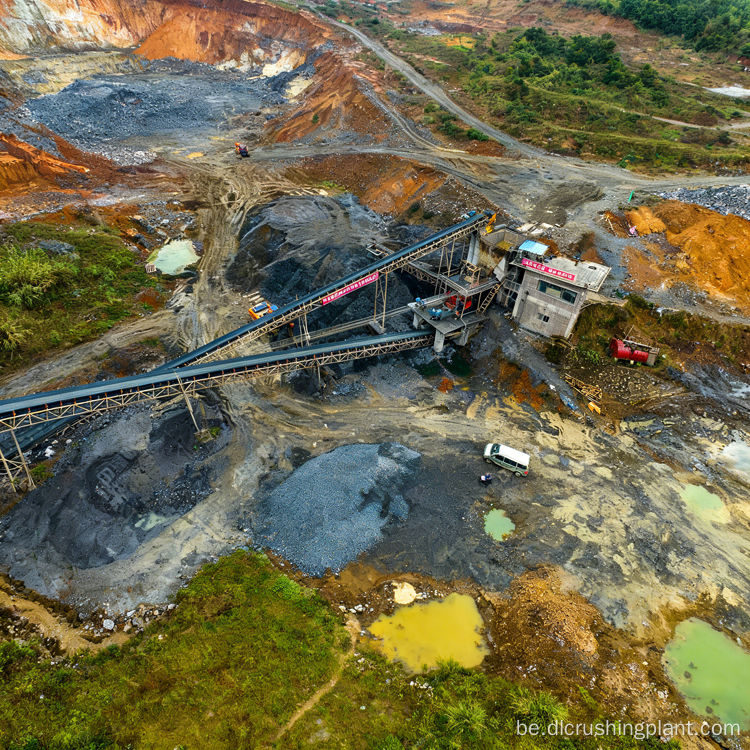

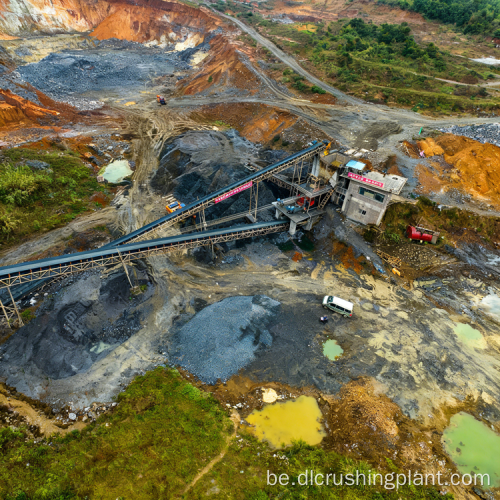

Завод па здабычы золата з эфектыўнай сістэмай драбнення і інтэлектуальнай гравітацыйнай сепарацыяй драбнення

Эфектыўная сістэма драбнення

• Щековая драбнілку + конусная драбнілку: інтэлектуальная двухступеністая сістэма замкнёнага ланцуга з адаптыўным рэгуляваннем хуткасці
• Памер разраду: аднастайны ≤20 мм, прадухіленне празмернага драбнення, эфектыўнасць драбнення палепшана на 20%
• Кампазітныя зносаўстойлівыя ўкладышы: тэрмін службы павялічаны на 30%, зніжана частата тэхнічнага абслугоўвання
• Абсталяваны датчыкам вібрацыйны фідэр: сінхранізаваны з сістэмай драбнення, раўнамерная падача, прадухіленне перагрузкі

Драбненне і класіфікацыя

• Шаравая млын з вільготнай сеткай: здрабняе руду ≤20 мм да -200 меш (≥85%), поўная дысацыяцыя часціц золата
• Спіральны класіфікатар: замкнёны контур з шаравым млыном, стабільная канцэнтрацыя цэлюлозы 35%-40%

Раздзяленне і здабыча золата

• Гідрацыклон: эфектыўнасць класіфікацыі >91%, аддзяляе залаты канцэнтрат высокай шчыльнасці
• Спіральны сепаратар + встряхивающийся стол: здабывае буйное золата (0,1-3 мм), ачышчае высакаякасны канцэнтрат (20-50 г/т), аднаўленне ≥86%
• Дадатковая сістэма вылугавання CIP: для нізкагатунковых аксідных руд аднаўленне палепшана да ≥92% з дапамогай экалагічна чыстых рэагентаў

Выплаўленне і аздабленне

• Сярэднечашчынная індукцыйная плавільная печ: 1200-1300°C, выдаленне прымешак (сера, жалеза), утрыманне золата ≥90%
• Ліццё ў графітавыя формы: кваліфікаваныя залатыя зліткі (100-500 г) з рэгулярнымі выпрабаваннямі на чысціню

Інтэлектуальнае кіраванне

• Цэнтралізаванае кіраванне DCS: маніторынг у рэжыме рэальнага часу хуткасці драбнення, памеру часціц, канцэнтрацыі пульпы, стану абсталявання
• Аўтаматычная сігналізацыя аб няспраўнасці і абарона сувязі: прадухіляе пашкоджанне абсталявання і перапыненне вытворчасці
• Дыстанцыйнае рэгуляванне параметраў: памяншае ручное ўмяшанне, павышае зручнасць працы

Агляд праекта

• Ужыванне: невялікія і сярэднія шахты з горным золатам, аксідныя руды нізкага ўзроўню
• Дыяпазон апрацоўкі: Эфектыўнае драбненне → Драбненне і класіфікацыя → Гравітацыйнае аддзяленне → Вылугаванне (дадаткова) → Плаўленне
• Драбненне стрыжня: інтэлектуальны двухступеністы замкнёны контур з адаптыўным рэгуляваннем хуткасці, эканомія энергіі 18%
• Памол стрыжня: шаравая млын з мокрай рашоткай са спіральным класіфікатарам, -200 меш ≥85%, стабільная канцэнтрацыя цэлюлозы
• Падзел стрыжня: гідрацыклон + спіральны сепаратар + стол для ўстрэсвання, аднаўленне ≥86%
• Здабыча керна: дадатковае безразборнае вылугаванне для аксідных руд, аднаўленне да ≥92%
• Плаўка стрыжня: сярэднечашчынная індукцыйная печ, чысціня золата ≥90%
• Інтэлектуальнае кіраванне: цэнтралізаваны маніторынг DCS + аўтаматычная сігналізацыя аб няспраўнасці + дыстанцыйнае кіраванне
• Экалагічны стандарт: рэцыркуляцыя вады ≥85%, сухі скід хвастоў, малатаксічныя рэагенты для вымывання

Паток працэсу

1. Інтэлектуальная двухступеньчатая драбненне з замкнёным контурам — щековая драбнілку і конусная драбнілку працуюць у злучаным замкнёным контуры з адаптыўным рэгуляваннем хуткасці, якое аўтаматычна падладжваецца пад цвёрдасць руды і аб'ём падачы; раўнамерны памер разраду (≤20 мм) дасягаецца пры прадухіленні празмернага драбнення; абсталяваны датчыкам вібрацыйны фідэр сінхранізуецца з сістэмай драбнення, забяспечваючы бесперапынную раўнамерную падачу; кампазітныя зносаўстойлівыя ўкладышы падаўжаюць тэрмін службы на 30% і скарачаюць прастоі на абслугоўванні
2. Высокаэфектыўны памол і класіфікацыя — шаравая млын з мокрай рашоткай атрымлівае здробненую руду памерам ≤20 мм і здрабняе яе да -200 меш (≥85%), забяспечваючы поўную дысацыяцыю часціц золата; спіральны класіфікатар утварае замкнёную цыркуляцыю з шаравой млыной, аддзяляючы кваліфікаваную цэлюлозу і вяртаючы грубыя часціцы для паўторнага памолу, падтрымліваючы стабільную канцэнтрацыю цэлюлозы на ўзроўні 35%-40%
3. Гравітацыйная сепарацыя і канцэнтрацыя — гідрацыклон (каэфіцыент эфектыўнасці >91%) аддзяляе залаты канцэнтрат высокай шчыльнасці ад хвастоў; спіральны сепаратар і вібрацыйны стол здабываюць буйное золата (0,1-3 мм) і ачышчаюць высакаякасны канцэнтрат (20-50 г/т), дасягаючы каэфіцыента аднаўлення золата ≥86% у якасці асноўнай стадыі экстракцыі
4. Дадатковае CIP-вылугаванне для аксідных руд — для аксідных руд з нізкім утрыманнем экалагічна чыстая сістэма CIP-вылугавання дадаткова паляпшае здабычу золата да ≥92% з выкарыстаннем нізкатаксічных рэагентаў, зніжаючы ўздзеянне на навакольнае асяроддзе і адначасова павялічваючы каштоўнасць руды.
5. Выплаўленне і ліццё залатых зліткаў — сярэднечашчынная індукцыйная печ награваецца да 1200-1300°C, выдаляючы прымешкі (серу, жалеза), утвараючы металічны раствор з утрыманнем золата ≥90%; ліццё ў графітавыя формы вырабляе кваліфікаваныя залатыя зліткі (100-500 г) з рэгулярнымі выпрабаваннямі на чысціню, якія забяспечваюць адпаведнасць галіновым стандартам
6. Інтэлектуальны маніторынг DCS — Цэнтралізаваная сістэма кіравання кантралюе хуткасць драбнення, памер часціц, канцэнтрацыю пульпы і стан абсталявання ў рэжыме рэальнага часу; аўтаматычная сігналізацыя аб няспраўнасці і абарона сувязі прадухіляюць пашкоджанне абсталявання; дыстанцыйнае рэгуляванне параметраў памяншае ручное ўмяшанне і забяспечвае бесперапынную стабільную працу

Сэрвіс EPC

• Індывідуальная канструкцыя ўстаноўкі, заснаваная на вашых уласцівасцях руды, патрабаваннях да прапускной здольнасці і ўмовах пляцоўкі
• Поўная пастаўка абсталявання, якое ахоплівае сістэмы драбнення, памолу, падзелу, вылугавання і плаўлення
• Мантаж на месцы, увод у эксплуатацыю і тэхнічная перадача з праверкай прадукцыйнасці
• Праграмы навучання аператараў, якія ахопліваюць эксплуатацыю сістэмы DCS, абслугоўванне абсталявання і пратаколы бяспекі
• Кругласутачная пасляпродажная тэхнічная падтрымка для аптымізацыі працэсаў і ліквідацыі непаладак
• Інжынірынг экалагічнай адпаведнасці: сістэма цыркуляцыі вады, сухі скід хвастоў, кіраванне рэагентамі
• Падтрымка модульнай канструкцыі для лёгкага будучага пашырэння або рэгулявання працэсу

Дадзеныя справы

• Эфектыўнае ядро ​​драбнення: энергаспажыванне зніжана на 18% у параўнанні з традыцыйнымі сістэмамі, эфектыўнасць наступнага драбнення палепшана на 20%
• Высокае аднаўленне золата: базавае аднаўленне ≥86% праз гравітацыйнае аддзяленне, да ≥92% з дадатковым вышчалачваннем CIP
• Стабільная бесперапынная праца: інтэлектуальная сувязь паміж сістэмамі драбнення і экстракцыі мінімізуе час прастою
• Доўгі тэрмін службы абсталявання: кампазітныя зносаўстойлівыя ўкладышы падаўжаюць тэрмін службы на 30%, зніжаючы частату тэхнічнага абслугоўвання
• Экалагічная прадукцыйнасць: каэфіцыент рэцыркуляцыі вады ≥85%, сухі скід хвастоў, дадатковыя малатаксічныя рэагенты для вымывання
• Простая модульная ўстаноўка: даступныя кампаненты і зразумелыя інструкцыі па эксплуатацыі зніжаюць працоўныя выдаткі
• Дыяпазон прапускной здольнасці: стабільная 50-150 TPH для бесперапыннай працы, падыходзіць для малых і сярэдніх шахт

FAQ

Пытанне 1: Што робіць эфектыўную сістэму драбнення галоўнай асаблівасцю гэтага завода па здабычы золата?

Эфектыўная сістэма драбнення выкарыстоўвае інтэлектуальную двухступеністую канфігурацыю замкнёнага контуру (щековая драбнілку + конусная драбнілку) з адаптыўным рэгуляваннем хуткасці, якое аўтаматычна рэгулюецца ў адпаведнасці з цвёрдасцю руды і аб'ёмам падачы. Гэта дасягае аднастайнага памеру разраду (≤20 мм), прадухіляе празмернае драбненне і павышае наступную эфектыўнасць драбнення на 20%. У спалучэнні з кампазітнымі зносаўстойлівымі ўкладышамі (тэрмін службы +30%) і абсталяваным датчыкам вібрафідэрам сістэма зніжае спажыванне энергіі на 18%, забяспечваючы пры гэтым стабільную бесперапынную прапускную здольнасць для працы 24/7.

Пытанне 2: Як дзякуючы гравітацыйнаму падзелу і дадатковай сістэме безразборнага вылугавання можна дасягнуць высокага вымання золата?

На прадпрыемстве выкарыстоўваецца трохступеньчатая гравітацыйная сепарацыя: гідрацыклон (каэфіцыент эфектыўнасці> 91%) папярэдне аддзяляе залаты канцэнтрат высокай шчыльнасці, спіральны сепаратар і вібрацыйны стол здабываюць буйное золата (0,1-3 мм) і ачышчаюць высакаякасны канцэнтрат (20-50 г/т), дасягаючы базавай хуткасці аднаўлення ≥86%. Для аксідных руд з нізкім утрыманнем у дадатковай сістэме вылугавання CIP выкарыстоўваюцца экалагічна чыстыя рэагенты з нізкай таксічнасцю для далейшага павышэння выпрацоўкі да ≥92%, павялічваючы каштоўнасць руды пры захаванні экалагічных стандартаў.

Q3: Якія функцыі інтэлектуальнага кіравання і аховы навакольнага асяроддзя ўбудаваны ў гэты завод па здабычы золата?

Цэнтралізаваная сістэма кіравання DCS забяспечвае маніторынг хуткасці драбнення, памеру часціц, канцэнтрацыі цэлюлозы і стану абсталявання ў рэжыме рэальнага часу з аўтаматычнай сігналізацыяй аб няспраўнасці і абаронай сувязі для прадухілення пашкоджання абсталявання. Дыстанцыйнае рэгуляванне параметраў памяншае ручное ўмяшанне. З экалагічнага боку завод дасягае рэцыркуляцыі вады ≥85%, сухога скіду хвастоў і дадатковых малатаксічных рэагентаў для вымывання - гэта адпавядае сусветным экалагічным стандартам, захоўваючы пры гэтым прыбытковую прадукцыйнасць здабычы золата.
