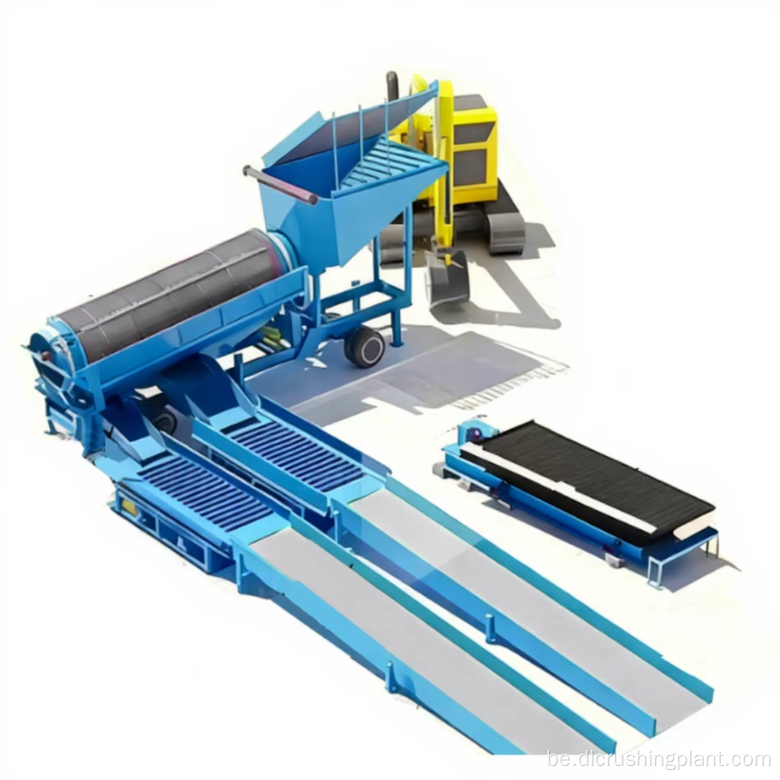

Лінія па перапрацоўцы руды Hard Rock Gold з замкнёным контурам драбнення, драбнення, гравітацыйнага падзелу і інтэлектуальнай сістэмай кіравання DCS

Сістэма папярэдняй апрацоўкі і драбнення сыравіны

• Щековая драбнілку DLEV106: першаснае драбненне, аднаўленне руды ад ≤400 мм крок за крокам
• Конусная драбнілку DLDS430: другаснае драбненне ў замкнёным контуры з вібрасітам
• Двухпавярховы вібрацыйны грохот 2YK3070: утварае замкнёны цыкл драбнення, памер разраду ≤20 мм
• Спецыяльны прамываючы экран: выдаляе гліняны налёт на паверхні руды, прадухіляе закаркаванне сістэмы драбнення, паляпшае ўздзеянне часціц золата
• Усе зносаўстойлівыя ўкладышы: сталь з высокім утрыманнем марганца, значна падоўжаны тэрмін службы

Сістэма драбнення і класіфікацыі

• Шаравая млын з вільготнай рашоткай MQY3660 (160 кВт): здрабняе здробненую руду да -200 меш ≥85%, забяспечваючы поўную дысацыяцыю часціц золата ад жыльнай пароды.
• Спіральны класіфікатар DLLXS2011 (37 кВт): утварае замкнёны контур з шаравой млыной, канцэнтрацыя цэлюлозы дакладна кантралюецца на ўзроўні 35%-40%
• Некваліфікаваныя грубыя часціцы вяртаюцца для паўторнага драбнення, каб пазбегнуць празмернага драбнення і павысіць эфектыўнасць драбнення

Гравітацыйная сепарацыя і здабыча золата

• Гідрацыклон FX-250: класіфікацыя шчыльнасці з эфектыўнасцю >90%, выкарыстоўвае мінеральную шчыльнасць золата (19,3 г/см³)
• Спіральны сепаратар для грубай сепарацыі: канцэнтрат павышаны да 5-20 г/т
• 6-SX1800 вібрацыйны стол для тонкага падзелу: канцэнтрат дадаткова павышаны да 20-50 г/т
• Шматступеньчатая сепарацыя аднаўляе буйныя часціцы золата (0,1-3 мм) з высокай эфектыўнасцю

Выплаўленне і фармоўка канцэнтрату

• 1,5-3 тонная індукцыйная плавільная печ сярэдняй частаты: 1200-1300°C, выдаляе прымешкі серы і жалеза
• Утрыманне золата ў металічным растворы: >90%
• Ліццё ў графітавыя формы: стандартныя залатыя зліткі 100-500 г, цыкл плаўлення 4-6 гадзін
• Рэгулярныя праверкі чысціні забяспечваюць адпаведнасць галіновым стандартам

Ахова навакольнага асяроддзя і энергазберажэнне

• Згушчальнік + фільтр-прэс: вільготнасць хвастоў ≤30%, сухі складаваны ў рэзервуар хвастоў
• Каэфіцыент рэцыркуляцыі вады: >85%, што значна зніжае спажыванне прэснай вады
• Пераўтварэнне частоты шаравога млына: спажыванне энергіі зніжана на 15% у параўнанні з рэжымам з фіксаванай хуткасцю
• Дадатковы электроліз дэсарбцыі цыянідаў: хуткасць дэсорбцыі >98%
• Дадатковае вымыванне вугляродам CIL: аднаўленне золата >92% для аксіднай руды з нізкім утрыманнем

Інтэлектуальная сістэма кіравання

• Агульная ўстаноўленая магутнасць: 1374 кВт, стандартны трансфарматар 1600 кВА
• Сістэма кіравання DCS + модуль інтэлектуальнага аналізу AI: маніторынг у рэжыме рэальнага часу памеру часціц, канцэнтрацыі пульпы, загрузкі абсталявання
• Пуск/спын у адзін клік, аўтаматычнае кіраванне працэсам па замкнёным цыкле
• Аналіз камеры AI: рэгулюе хуткасць падачы ў рэжыме рэальнага часу, выяўляе адхіленне рамяня і разрыў без дадатковых датчыкаў
• Запуск сустрэчнага матэрыяльнага патоку, спыненне прамога матэрыяльнага патоку
• Інтэлектуальная гібрыдная кампенсацыя нізкага напружання: каэфіцыент магутнасці >0,97
• Дыягностыка няспраўнасцяў і ранняе папярэджанне: аўтаматычны запіс параметраў за 5 хвілін да прыпынку
• Іерархічныя паўнамоцтвы: аўтаматычны / ручной / рэжымы абслугоўвання
• Поўны відэаманіторынг шахты HD: кругласутачнае назіранне ў любое надвор'е, прамысловы разумны вялікі экран

Агляд праекта

• Прымяненне: буйнамаштабныя праекты па здабычы і перапрацоўцы залатых руд
• Распрацоўшчык: Henan Zhongyu Dingli Intelligent Equipment Co., Ltd.
• Тып руды: цвёрдая залатая руда, наладжвальная для нізкагатунковай акісленай залатой руды
• Дыяпазон апрацоўкі: драбненне → прамыванне → драбненне і класіфікацыя → гравітацыйнае аддзяленне → плаўленне → (дадатковае вылугаванне)
• Драбленне стрыжня: сківіца DLEV106 + конус DLDS430 + экран 2YK3070, закрытая ланцуг, ад ≤400 мм да ≤20 мм
• Шліфавальны стрыжань: шаравая млын з вільготнай кратамі MQY3660 + спіральны класіфікатар DLLXS2011, -200 меш ≥85%
• Падзел стрыжня: гідрацыклон FX-250 + спіральны сепаратар + стол для ўстрэсвання 6-SX1800, аднаўленне >85%
• Плаўка стрыжня: 1,5-3 тоны сярэднечашчыннай індукцыйнай печы, утрыманне золата >90%
• Інтэлектуальнае кіраванне: DCS + аналіз камеры са штучным інтэлектам + поўны маніторынг HD відэа шахты + разумны вялікі экран
• Экалагічны стандарт: рэцыркуляцыя вады >85%, сухі скід хвастоў (вільготнасць ≤30%), каэфіцыент магутнасці >0,97

Паток працэсу

1. Папярэдняя апрацоўка сыравіны і драбненне — щековая драбнілку DLEV106 выконвае першаснае аднаўленне сырой руды памерам ≤400 мм; Конусная драбнілку DLDS430 і двухпавярховы вібрацыйны грохот 2YK3070 утвараюць замкнёны цыкл драбнення, паэтапна памяншаючы руду да ≤20 мм; спецыяльны промывной экран выдаляе гліністы налёт на паверхні руды, прадухіляючы закаркаванне сістэмы наступнага драбнення і паляпшаючы хуткасць выкрыцця часціц золата; усе зносаўстойлівыя ўкладышы зроблены з сталі з высокім утрыманнем марганца для падоўжанага тэрміну службы
2. Драбненне і класіфікацыя — шаравая млын з вільготнай кратамі MQY3660 (160 кВт) здрабняе руду ≤20 мм да -200 меш ≥85%, забяспечваючы поўную дысацыяцыю часціц золата ад жыльнай пароды; Спіральны класіфікатар DLLXS2011 (37 кВт) утварае замкнёны контур з шаравой млыной, дакладна кантралюючы канцэнтрацыю цэлюлозы на ўзроўні 35%-40%; некваліфікаваныя грубыя часціцы вяртаюцца для паўторнага драбнення, пазбягаючы празмернага драбнення і паляпшаючы эфектыўнасць драбнення
3. Гравітацыйнае аддзяленне і здабыча золата — гідрацыклон FX-250 выконвае класіфікацыю шчыльнасці з эфектыўнасцю >90%, выкарыстоўваючы вялікую розніцу шчыльнасці залатых мінералаў (19,3 г/см³); спіральны сепаратар праводзіць чарнавую сепарацыю з павышэннем маркі канцэнтрату да 5-20 г/т; Вібрацыйны стол 6-SX1800 выконвае тонкую сепарацыю, далейшае павышэнне канцэнтрату да 20-50 г/т; шматступеньчатая сістэма эфектыўна аднаўляе буйныя часціцы золата (0,1-3 мм) з высокай эфектыўнасцю
4. Выплаўленне і фармаванне канцэнтрату — сярэднечашчынная індукцыйная плавільная печ магутнасцю 1,5-3 тоны выдаляе такія прымешкі, як сера і жалеза пры 1200-1300°C, утвараючы металічны раствор з утрыманнем золата >90%; расплаўлены метал заліваецца ў графітавыя формы праз жолаб для астуджэння і фармавання ў стандартныя залатыя зліткі (100-500г); цыкл плаўлення складае 4-6 гадзін з рэгулярнай праверкай чысціні
5. Дадатковая пашыраная экстракцыя золата — для нізкагатунковай акісленай залатой руды дадатковая сістэма дэсорбцыі цыяніду і электролізу (гарачы раствор NaOH + цыянід натрыю) дасягае хуткасці дэсорбцыі >98%; дадатковы працэс вылугавання вугляродам CIL дасягае аднаўлення золата >92%; электралітычны залаты шлам выплаўляецца пасля тручэння для канчатковага вытворчасці злітка
6. Сухая разгрузка хвастоў і перапрацоўка вады — хвасты апрацоўваюцца згушчальнікам і фільтр-прэсам, зніжаючы ўтрыманне вільгаці да ≤30% для сухой кладкі; каэфіцыент перапрацоўкі водных рэсурсаў перавышае 85%, што значна зніжае спажыванне прэснай вады і ўздзеянне на навакольнае асяроддзе

Сэрвіс EPC

• Кантракт EPCO "пад ключ": ад даследаванняў праекта, геадэзіі і планавання да грамадзянскага будаўніцтва, закупкі абсталявання, мантажу і ўводу ў эксплуатацыю і кіравання эксплуатацыяй
• Канцэпцыя хуткага будаўніцтва завода: адначасовы ход усіх звёнаў будаўніцтва, час будаўніцтва скарочаны на >50% у параўнанні з традыцыйнымі праектамі
• Зніжэнне на месцы абсталявання, памяшканняў і выдаткаў на працоўную сілу, павышэнне дакладнасці кантролю кошту і плана
• 22 сэрвісныя цэнтры па ўсёй краіне, больш за 1000 супрацоўнікаў па мантажы і пасляпродажным абслугоўванні, больш за 30 мабільных машын абслугоўвання
• 7×24-гадзінная онлайн-падтрымка, рашэнне праблем на месцы на працягу 48 гадзін
• Эксплуатацыя і абслугоўванне абсталявання поўнага жыццёвага цыкла, тэхнічнае пераўзбраенне і пастаўка запасных частак
• Наладжвальныя параметры працэсу: тонкасць памолу, сістэма рэагентаў і параметры падзелу, скарэктаваныя на аснове фактычных дадзеных аналізу руды
• Усё абсталяванне распрацавана самастойна, 100+ нацыянальных патэнтаў, 2000+ вытворчых ліній па ўсёй краіне

Дадзеныя справы

• Каэфіцыент аднаўлення канцэнтрату >85% за кошт комплекснага драбнення, драбнення, класіфікацыі і гравітацыйнага падзелу
• Утрыманне золата >90 % у стандартных залатых злітках (100-500 г), атрыманых сярэднечашчыннай індукцыйнай плаўкай
• Драбленне з закрытым контурам DLEV106 + DLDS430 + 2YK3070 забяспечвае раўнамерны разрад ≤20 мм з падачы ≤400 мм
• Шаравая млын MQY3660 + класіфікатар DLLXS2011 дасягае -200 меш ≥85% з канцэнтрацыяй цэлюлозы 35%-40%
• Класіфікацыйная эфектыўнасць гідрацыклона FX-250 >90%, выкарыстоўваючы шчыльнасць золата 19,3 г/см³ для дакладнага падзелу
• Дадатковае вымыванне вугляроду CIL дасягае аднаўлення золата >92% для аксідных руд з нізкім утрыманнем
• Шаравая млын пераўтварэння частоты зніжае спажыванне энергіі на 15%; інтэлектуальная гібрыдная кампенсацыя дасягае каэфіцыента магутнасці >0,97
• Каэфіцыент рэцыркуляцыі вады >85%, сухі скід хвастоў (вільготнасць ≤30%), адпаведнасць экалагічным патрабаванням
• Тэрмін будаўніцтва скарочаны на >50% дзякуючы канцэпцыі хуткага будаўніцтва завода
• Сістэма DCS + AI з відэаманіторынгам HD забяспечвае інтэлектуальную працу без збояў 7×24

FAQ

Q1: Якую канфігурацыю абсталявання выкарыстоўвае замкнёная сістэма драбнення для перапрацоўкі цвёрдай залатой руды?

У сістэме драбнення выкарыстоўваецца щековая драбнілку DLEV106 для першаснага здрабнення ў спалучэнні з конуснай драбнілкай DLDS430 і двухпавярховым вібрацыйным грохотам 2YK3070, якія ўтвараюць замкнёны цыкл. Гэтая канфігурацыя памяншае сырую руду з ≤400 мм да ≤20 мм. Таксама ўключаны спецыяльны прамывальны экран для выдалення глінянага налёту з паверхні руды, прадухілення закаркавання сістэмы драбнення і паляпшэння ўздзеяння часціц золата. Усе зносаўстойлівыя ўкладышы зроблены з сталі з высокім утрыманнем марганца, што значна павялічвае тэрмін службы абсталявання ў цвёрдых горных пародах.

Q2: Як сістэма гравітацыйнага падзелу выкарыстоўвае мінеральную шчыльнасць золата для высокаэфектыўнай здабычы?

Гідрацыклон FX-250 выконвае класіфікацыю шчыльнасці з эфектыўнасцю >90%, выкарыстоўваючы вялікую розніцу ў шчыльнасці залатых мінералаў (19,3 г/см³) для аддзялення часціц золата высокай шчыльнасці ад хвастоў. Затым спіральны сепаратар выконвае грубую сепарацыю для павышэння канцэнтрату да 5-20 г/т, а вібрацыйны стол 6-SX1800 выконвае тонкую сепарацыю для далейшага павышэння канцэнтрату да 20-50 г/т. Гэты шматступенны падыход эфектыўна аднаўляе буйныя часціцы золата (0,1-3 мм) з хуткасцю аднаўлення канцэнтрату, якая перавышае 85%.

Q3: Якія функцыі інтэлектуальнага кіравання і навакольнага асяроддзя забяспечвае сістэма DCS і AI?

Сістэма кіравання DCS з модулем інтэлектуальнага аналізу AI кантралюе памер часціц, канцэнтрацыю цэлюлозы і загрузку абсталявання ў рэжыме рэальнага часу, падтрымліваючы запуск/спын у адзін клік і аўтаматычнае кіраванне па замкнёным контуры. Модуль штучнага інтэлекту выкарыстоўвае камеры для аналізу ўваходнага матэрыялу і рэгулявання хуткасці падачы, выяўляючы адхіленне рамяня і разрыў без дадатковых датчыкаў. Экалагічныя характарыстыкі ўключаюць сухі скід хвастоў (вільготнасць ≤30%), рэцыркуляцыю вады >85%, шаравую млын з пераўтварэннем частоты (энергія -15%) і інтэлектуальную гібрыдную кампенсацыю (каэфіцыент магутнасці >0,97). Дадатковы электроліз дэсарбцыі цыянідам (дэсорбцыя> 98%) і вымыванне вугляроду CIL (аднаўленне> 92%) даступныя для руд нізкага ўзроўню.
