Мабільная шматступеньчатая станцыя праверкі агрэгатаў. Універсальны мабільны сэрвіс праверкі

Мабільная гусенічная сістэма праверкі будаўнічых матэрыялаў

Агляд праекта нахіленай прасейвальнай станцыі на гусенічным ходзе

Гусенічны мабільны нахільны прасейвальны завод спецыяльна распрацаваны для дакладнай сарціроўкі пяску, жвіру і будаўнічага смецця. Абсталяваны трохслаёвым вібрасітам і плошчай прасейвання 2100 на 6000 міліметраў, ён можа дакладна раздзяляць матэрыялы на некалькі гатункаў у дыяпазоне ад 5 да 100 міліметраў. Уся машына мае карабельную раму з нізкалегаванай высокатрывалай канструкцыйнай сталі Q355B, усталяваную на гусенічнай хадавой частцы, імпартаванай з Вялікабрытаніі, і абсталяваную дызельным рухавіком CUMMINS, які забяспечвае выдатную праходнасць на любой мясцовасці і адаптыўнасць да цяжкіх умоў эксплуатацыі.

Асноўныя праблемы: стацыянарныя прасейвальныя станцыі нельга перамяшчаць пасля драбнення або складзіравання сыравіны, што прыводзіць да вялікіх выдаткаў на транспарціроўку матэрыялаў; будаўнічыя адходы ўтрымліваюць лёгкія матэрыялы, такія як пластык і драўняная дранка, якія не могуць эфектыўна аддзяляцца звычайным прасейваннем, што ўплывае на якасць перапрацаваных запаўняльнікаў; працоўнае асяроддзе на адкрытым паветры пыльнае і ўтрымлівае металічны смецце, што прыводзіць да частага засмечвання экрана, пашкоджання асноўнага блока і высокага ўзроўню прымешак у гатовым прадукце; аддаленыя будаўнічыя пляцоўкі патрабуюць высокай мабільнасці абсталявання і аўтаномнага электразабеспячэння, так як знешнія крыніцы харчавання часта недаступныя.

Асноўныя рашэнні: Модульнае гусенічнае шасі, імпартаванае з Вялікабрытаніі, адрозніваецца нізкім ціскам на грунт, што забяспечвае стабільны рух без затрымання на мяккай або гразкай мясцовасці, і простае ў абслугоўванні. Трохслаёвая вібрасіта можа класіфікаваць матэрыял на чатыры памеру часціц за адзін праход, значна паляпшаючы выкарыстанне запаўняльніка. Кармушка абсталявана двухлінейнай сістэмай абароны, якая складаецца з моцнага магнітнага апалеязыльніка і металадэтэктара; забруджвання жалеза спачатку выдаляюцца магнітам, а затым правяраюцца, абараняючы сетку экрана, забяспечваючы пры гэтым чысціню гатовага прадукту. Бункер падачы, які падымаецца з дапамогай гідраўлікі, абсталяваны датчыкам узроўню і сістэмай кантролю хуткасці з пераменнай частатой, якая аўтаматычна рэгулюе хуткасць падачы ў залежнасці ад аб'ёму паступаючага матэрыялу, каб забяспечыць раўнамерны паток матэрыялу і прадухіліць закаркаванне экрана. Дадатковая сістэма падаўлення пылу з распылення кантралюе пыл падчас працэсу прасейвання, у той час як дадатковы модуль падзелу паветра выкарыстоўвае паветраны паток для аддзялення лёгкіх матэрыялаў, такіх як пластык і драўняная габлюшка, значна паляпшаючы чысціню перапрацаваных запаўняльнікаў пры перапрацоўцы будаўнічага смецця. Дызельны рухавік CUMMINS забяспечвае аўтаномнае харчаванне, што дазваляе працаваць кругласутачна без знешняй крыніцы харчавання.

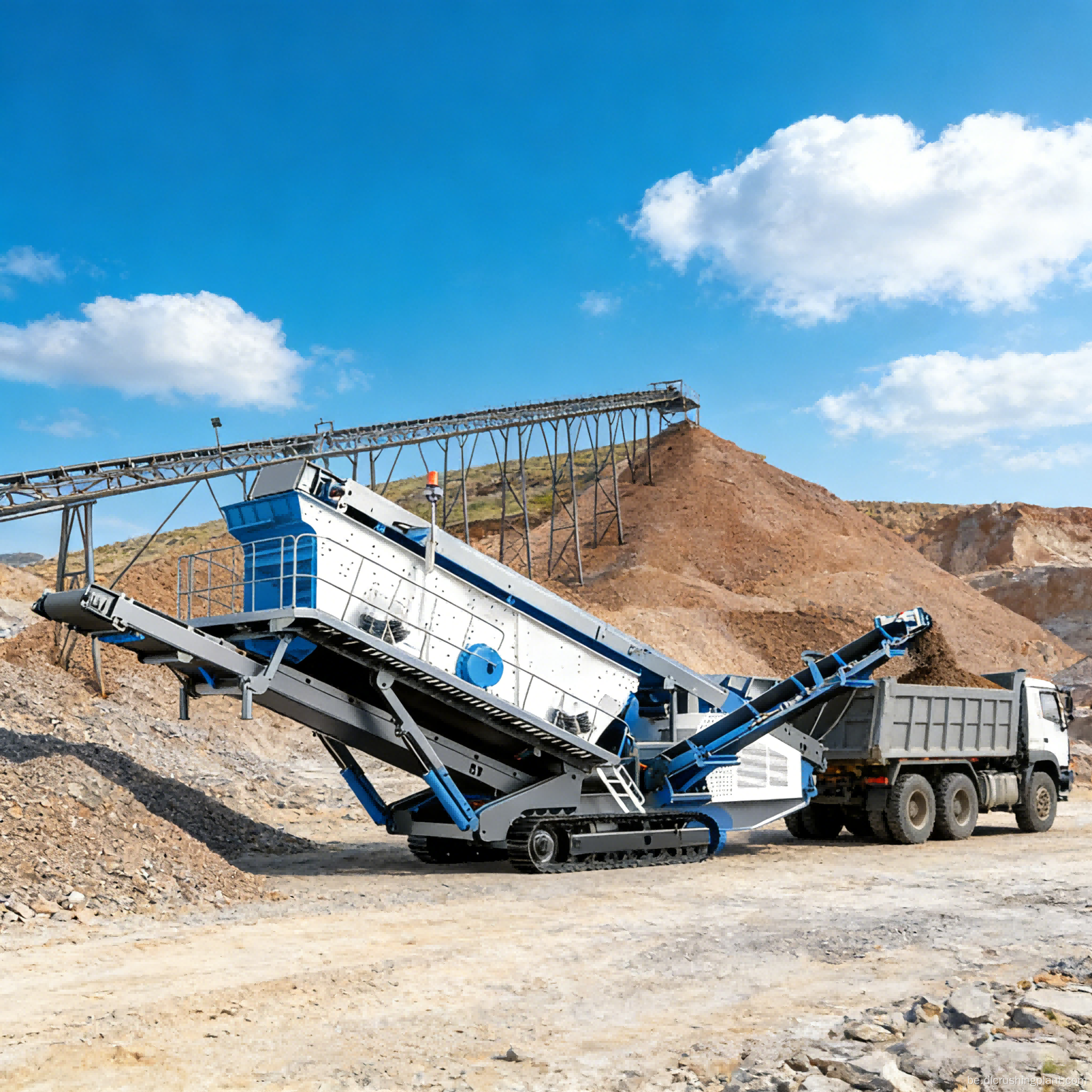

Нахіленая прасейвальная станцыя, усталяваная на гусенічным ходзе

Пагрузчык або экскаватар загружае сыравіну ў гідраўлічны адкідны загрузачны бункер, а сілкавальнік, які кіруецца частотна-рэгуляваным прывадам, раўнамерна размяркоўвае матэрыял па трох'ярусным скрыням вібрасіта. Матэрыял паслойна сортируется на нахільнай паверхні грохота: верхні пласт адсейвае негабарытныя кавалкі памерам больш за 100 мм, якія вяртаюцца на драбненне; сярэдні пласт адсейвае буйны запаўняльнік памерам ад 50 да 100 мм; ніжні пласт адсейвае сярэдні і дробны запаўняльнік памерам ад 5 да 50 мм; а ніжні матэрыял у аснове складаецца з дробнага матэрыялу або штучнага пяску менш за 5 мм. Гатовая прадукцыя кожнага памеру часціц выгружаецца асобна праз бакавыя канвееры і захоўваецца. Моцны магнітны сепаратар аўтаматычна выдаляе забруджвання жалеза ў секцыі падачы; калі металашукальнік ідэнтыфікуе любыя нявыдаленыя чорныя прадметы, ён выклікае сігнал трывогі і адключае сістэму. Пры ўсталяванні дадатковага модуля падзелу паветра паветраны паток у канцы паверхні прасейвання выдзімае лёгкія матэрыялы, такія як пластык і драўняную габлюшку, ад цяжкіх запаўняльнікаў, і гэтыя лёгкія матэрыялы збіраюцца праз асобны канал. Увесь завод кіруецца цэнтралізавана з дапамогай электроннай сістэмы кіравання, усталяванай на аўтамабілі, з гусенічнай хадавой часткай, якая забяспечвае гідраўлічны прывад для рулявога кіравання на месцы і перамяшчэння паміж працоўнымі месцамі.

Паслугі EPC на нахіленай прасейвальнай станцыі на гусенічным ходзе

Канструктарскае рашэнне ўключае ў сябе аналіз размеркавання часціц паступаемага матэрыялу па памерах і эфектыўнасці прасейвання, праектаванне градыенту апертуры сеткі экрана, ацэнку дадатковых сістэм (падаўленне пылу ад распылення або класіфікацыя паветра) і разлік рэнтабельнасці інвестыцый. Вытворчасць абсталявання ўключае ў сябе ўласныя даследаванні, распрацоўкі, вытворчасць і інтэграваную пастаўку асноўных кампанентаў, у тым ліку трохслаёвага нахільнага вібрасіта, гідраўлічнага адкіднага сілкавальніка, магнітнага сепаратара высокай інтэнсіўнасці, металадэтэктара, шасі ў форме лодкі Q355B, вузлоў гусеніц, імпартаваных з Вялікабрытаніі, блока харчавання CUMMINS і электроннага блока. сістэма кіравання. Устаноўка і ўвод у эксплуатацыю ажыццяўляюцца інжынерамі на месцы, якія праводзяць выпрабаванні рухомасці гусеніц, выпрабаванні аднаго блока без нагрузкі і скрынінгавыя выпрабаванні матэрыялу, пакуль усе класы памеру часціц не адпавядаюць вытворчым мэтам і стандартам якасці, пры гэтым сістэма працуе на працягу 24 гадзін пасля дастаўкі. Паслугі па кіраванні эксплуатацыяй і тэхнічным абслугоўваннем ўключаюць дыстанцыйную дыягностыку няспраўнасцей, навучанне на месцы, кіраванне сеткай экрана і рэгулярныя праверкі.

Тэматычныя даследаванні праекта нахіленай прасейвальнай станцыі, усталяванай на гусенічным ходзе

Праект перапрацоўкі і скрынінга будаўнічых адходаў у Сант'яга, Чылі

Буйная кампанія па перапрацоўцы будаўнічых адходаў у Сант'яга, сталіцы Чылі, разгарнула гэту гусенічную мабільную прасейвальную станцыю на гарадскіх участках для зносу, каб прасеяць бетонны друз і адходы цэглы і пліткі ў розныя гатункі перапрацаванага запаўняльніка. Таксама быў усталяваны дадатковы модуль падзелу паветра для падзелу лёгкіх матэрыялаў, такіх як дранка і пластык. Улічваючы абмежаваную прастору і частыя змены пляцовак на будаўнічых пляцоўках у цэнтры Сант'яга, гусенічнае шасі дазваляе абсталяванню самастойна перамяшчацца па пляцоўцы без патрэбы ў прычэпе. Спалучэнне трохступеньчатага прасейвання і падзелу паветра гарантуе, што чысціня перапрацаваных запаўняльнікаў адпавядае стандартам камерцыйных бетонных запаўняльнікаў, што дазваляе пастаўляць іх непасрэдна на камерцыйныя бетонныя заводы ў горадзе. Моцны магнітны сепаратар працуе выключна добра ва ўмовах высокага ўтрымання жалеза на месцах зносу, аддзяліўшы больш за 80 метрычных тон жалеза на сённяшні дзень і падвоіўшы тэрмін службы сеткі экрана.

Водгукі кліентаў: "Мабільнасць гусенічнага ходу змяняе гульню на нашых гарадскіх пляцоўках для зносу. Ён самастойна перамяшчаецца паміж грудамі - ні кранам, ні прычэпам. Модуль аддзялення паветра выдатна выдаляе дрэва і пластык, таму нашы перапрацаваныя запаўняльнікі адпавядаюць стандартам бетону. Адзін толькі магнітны сепаратар пазбавіў нас ад неабходнасці шматразовай замены экраннай сеткі".

Частыя пытанні па нахіленай прасейвальнай станцыі на гусенічным ходзе

Ці можа гусенічнае шасі нармальна працаваць на мяккім, брудным грунце?

Модульны гусенічны ход, імпартаваны ў Вялікабрытанію, мае шырокую каляіну, ціск на грунт зніжаны менш чым на адну чвэрць ад звычайнага колавага абсталявання, што прадухіляе затрыманне машыны ў бруднай або мяккай мясцовасці. Поўнае абслугоўванне пад ключ для трох'яруснага прасейвання запаўняльніка на гусенічных мабільных нахіленых прасейвальных станцыях. Гідраўлічны двуххуткасны рухавы рухавік падтрымлівае як нізкахуткасныя рэжымы ўздыму, так і высакахуткасныя рэжымы перамяшчэння ад месца да месца, з нулявым радыусам павароту для развароту на месцы.

Як можна наладзіць дыяпазон памеру часціц канчатковага прадукту ў выніку трохступеньчатага працэсу прасейвання?

Сіты ў кожнай з трох скрынак прасейвання маюць модульную структуру нацяжкі, якая дазваляе замяняць экран без разборкі ўсёй машыны. Выбіраючы сіты з рознымі памерамі вочак у залежнасці ад неабходнага памеру часціц канчатковага прадукту, можна наладзіць спецыфікацыі для кожнай выходнай ступені. Індывідуальныя рашэнні для шматступеннага скрынінга будаўнічых запаўняльнікаў з выкарыстаннем мабільных станцый, усталяваных на гусенічным ходзе. Замена аднаго экрана займае каля дзвюх гадзін і можа ахопліваць поўны дыяпазон класіфікацыі ад 5 да 100 міліметраў.

Наколькі эфектыўны модуль класіфікацыі паветра пры падзеле лёгкіх матэрыялаў?

Сістэма класіфікацыі паветра выкарыстоўвае прынцып адрозненняў у шчыльнасці паветранага патоку для выдзімання з патоку матэрыялу лёгкіх матэрыялаў, такіх як пластык, драўняная габлюшка і пенапласт, якія маюць меншую шчыльнасць, чым запаўняльнік, і збірае іх асобна. Эфектыўнасць падзелу перавышае 90 працэнтаў, а ўтрыманне лёгкіх матэрыялаў у перапрацаваным запаўняльніку можа быць зніжана да менш чым 0,5 працэнта, што адпавядае нацыянальным стандартам для перапрацаванага бетоннага запаўняльніка.

Як працуе рухавік CUMMINS на вялікай вышыні і пры высокай тэмпературы?

Дызельныя рухавікі CUMMINS спецыяльна настроены на ўмовы эксплуатацыі будаўнічай тэхнікі. Іх можна выкарыстоўваць на поўнай магутнасці на вышынях ніжэй за 3000 метраў, а іх рэзервовая сістэма астуджэння прызначана для бесперапыннай працы пры тэмпературах да 45 градусаў Цэльсія. Універсальныя рашэнні пад ключ для будаўнічага скрынінга і барацьбы з пылам з гусенічнымі мабільнымі станцыямі Ёмістасць паліўнага бака падтрымлівае бесперапынную працу пры поўнай нагрузцы больш за 12 гадзін.

Неадкладна звяжыцеся з Zhongyu Dingli, каб атрымаць рэкамендацыі па выбары і цэны на гусенічныя мабільныя нахіленыя станцыі праверкі.
