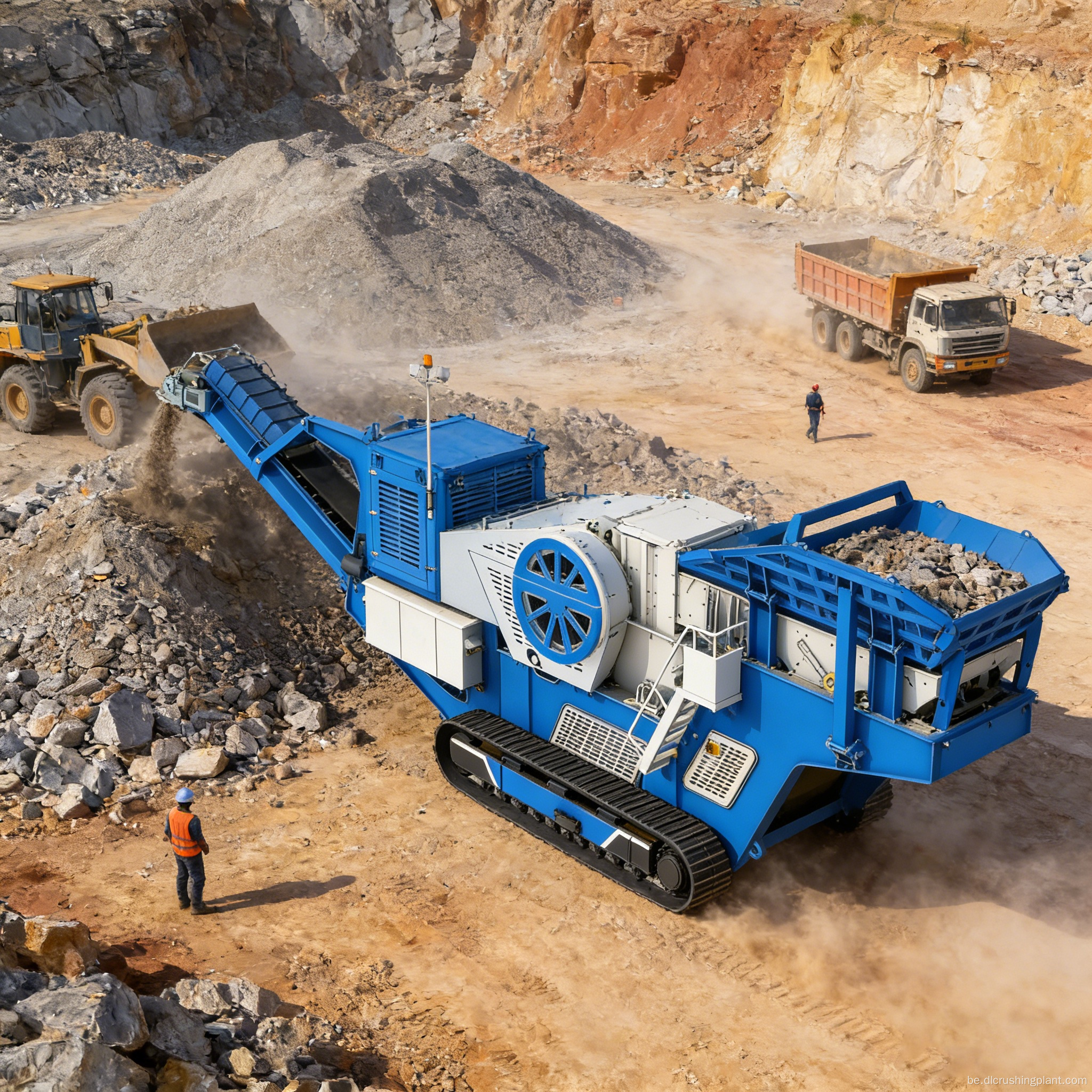

Мабільная щековая драбнілка на гусенічным ходзе Рашэнні для шахт і кар'ераў Гнуткае першаснае драбненне вялікай магутнасці

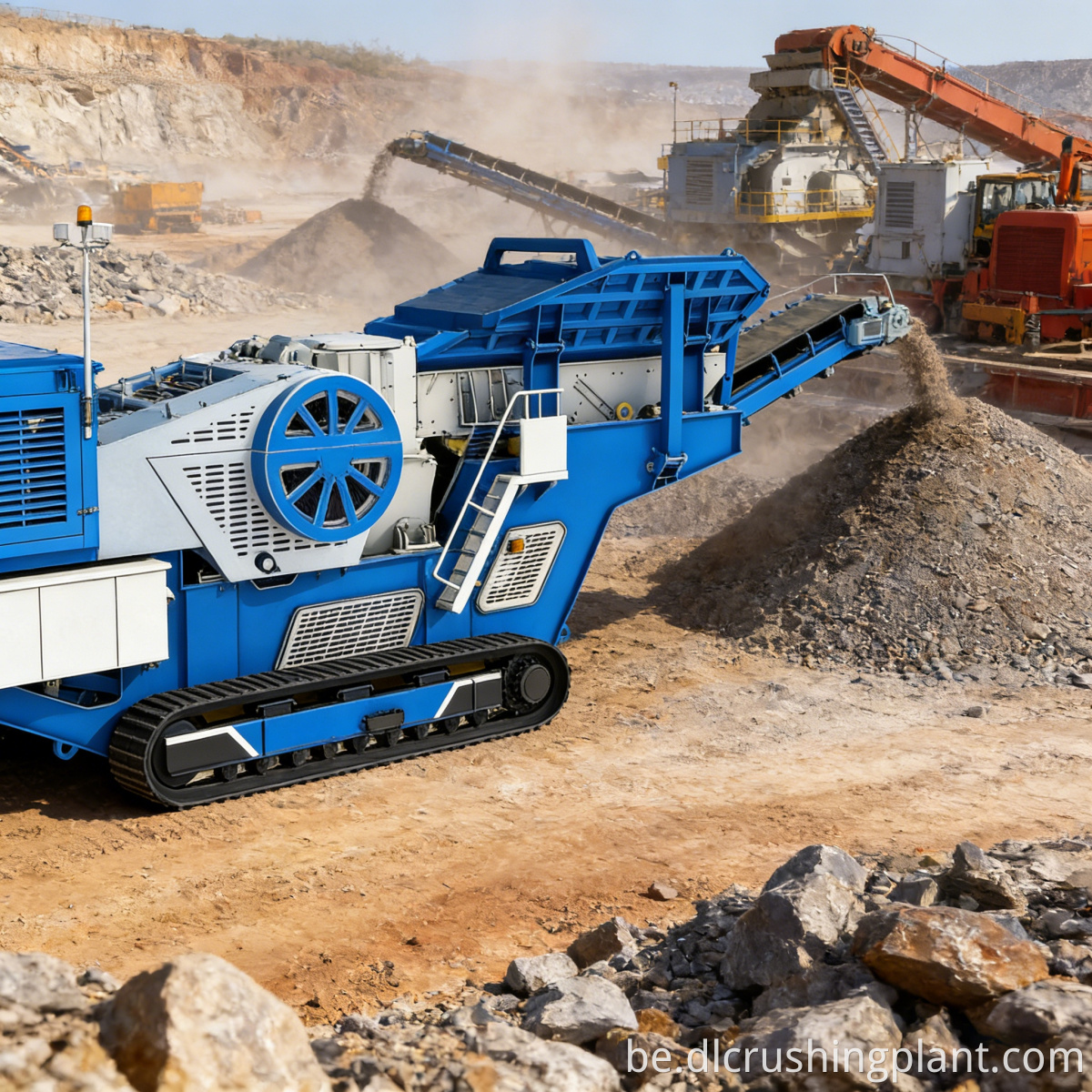

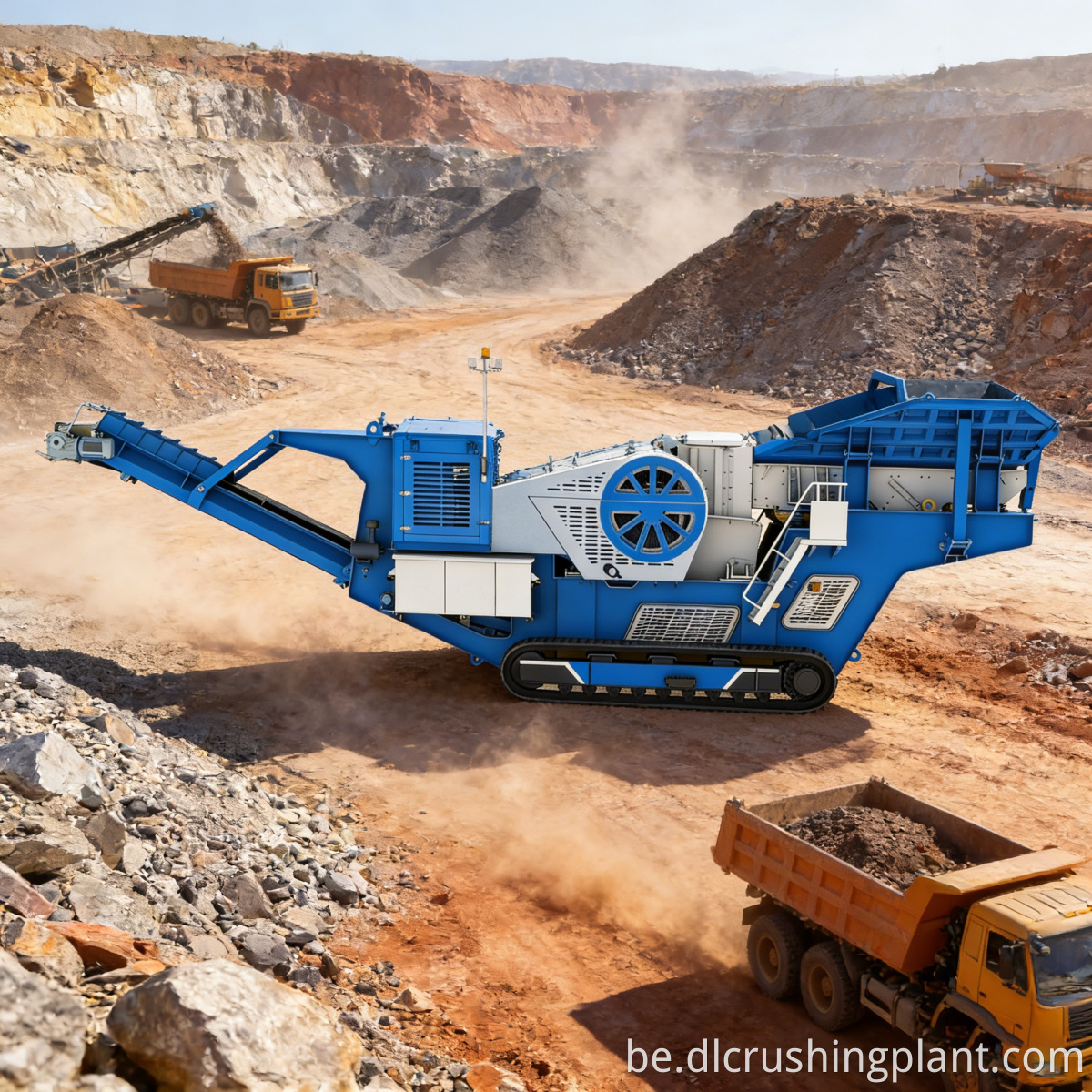

Мабільная щековая драбільная ўстаноўка DL106 на гусенічным ходзе - гэта самаходная інтэграваная драбільная ўстаноўка, распрацаваная Zhongyu Dingli для горназдабыўных кар'ераў, грубага драбнення руд з цвёрдых парод і перапрацоўкі будаўнічага смецця. Сістэма, размешчаная вакол щековай драбнілкі C106, аб'ядноўвае бункер аб'ёмам 6 кубічных метраў, вібрацыйны сілкавальнік 4000x1100 мм, асноўную канвеерную стужку шырынёй 1200 мм і магнітны сепаратар з пастаянным магнітам RCYQ-12. Дызель-генератарная ўстаноўка Weichai магутнасцю 250 кВт (з паліўным бакам аб'ёмам 600 л і бакам для гідраўлічнага алею аб'ёмам 300 л) забяспечвае незалежную энергазабеспячэнне, забяспечваючы бесперапынную працу па-за сеткай, якая не патрабуе знешняга крыніцы харчавання. Асноўныя праблемы ўключаюць працяглыя будаўнічыя цыклы для ліній першаснага драбнення на буйных шахтах і кар'ерах, адсутнасць стабільнай электрасеткі ў аддаленых раёнах здабычы карысных выкапняў, цяжкасці з перамяшчэннем традыцыйных стацыянарных щековых драбнілак і высокія выдаткі на пераезд, звязаныя з працамі па ўтылізацыі будаўнічых адходаў на некалькіх разрозненых участках. Асноўныя характарыстыкі рашэння ўключаюць гусенічны шасі шырынёй 500 мм з гідраўлічным прывадам (максімальны кут пад'ёму 20 градусаў, хуткасць руху 0,6–1 км/г) у спалучэнні з бесправадной пазадарожнай мабільнасцю з дыстанцыйным кіраваннем; увесь 46-тонны блок папярэдне сабраны на заводзе, што пазбаўляе ад неабходнасці ўстаноўкі на месцы; Разгрузачнае адтуліну гідраўлічна рэгулюецца ад 70 да 200 мм для задавальнення розных патрабаванняў праекта; Сталёвыя пласціны марганца забяспечваюць працяглы тэрмін службы; а сепаратар з пастаянным магнітам абараняе щековую драбнілку ад пашкоджанняў, выкліканых металічнымі староннімі прадметамі.

Каб задаволіць патрабаванні да буйнога драбнення руд з цвёрдых парод і будаўнічых адходаў, прыняты інтэграваны працэс «адсочванага ўваходу на пляцоўку — падача — буйное драбненне — выдаленне металу — транспарціроўка — щековая драбнілку». Пасля буферызацыі ў бункеры аб'ёмам 6 кубічных метраў матэрыял раўнамерна падаецца з дапамогай вібрацыйнага сілкавальніка ў щековая драбнілку C106 (максімальны памер падачы 560 мм, памер разгрузкі 70-200 мм, гідраўлічная рэгуляванне); Здробнены прадукт выгружаецца праз асноўны канвеер шырынёй 1200 мм (вышыня разгрузкі 3470 мм палягчае падключэнне да наступнага абсталявання), дзе магнітны сепаратар з пастаянным магнітам, які аўтаматычна выдаляе металічныя забруджванні па шляху канвеера; буйны здробнены прадукт можа быць выкарыстаны непасрэдна для засыпання дарожнага палатна або пададзены ў наступныя мабільныя конусныя драбнілкі/ударныя драбнілкі для сярэдняга і дробнага драбнення, і можа быць злучаны паслядоўна з мабільнай прасейвальнай станцыяй для фарміравання поўнай вытворчай лініі драбнення і прасейвання. Увесь блок папярэдне сабраны перад выхадам з завода; ён можа быць уведзены ў эксплуатацыю адразу па прыбыцці, проста падключыўшыся да паліва і электразабеспячэння, тым самым скарачаючы цыкл падрыхтоўкі праекта.

Дызайн рашэння: на падставе характарыстык матэрыялу (цвёрдасць, максімальны памер падачы), мэтавых паказчыкаў вытворчай магутнасці і патрабаванняў да наступнага працэсу мы прапануем рашэнні для выбару щековай драбнілкі C106, канфігурацыі разгрузачнага адтуліны, выбару гусенічнага шасі і дапаможнага абсталявання.

Вытворчасць абсталявання: уласная фабрыка Zhongyu Dingli завяршае вытворчасць і папярэднюю зборку щековай драбнілкі C106, гусенічнай хадавой часткі, сілкавальніка, канвеернай стужкі, магнітнага сепаратара, дызель-генератарнай устаноўкі і гідраўлічнай сістэмы, уключаючы выпрабаванне нагрузкай і рухомасць гусенічнага ходу перад адпраўкай.

Мантаж і ўвод у эксплуатацыю: Гусенічнае абсталяванне транспартуецца да месца правядзення работ сваім ходам. Паслугі ўключаюць у сябе запуск дызель-генератарнай устаноўкі, увод у эксплуатацыю гідраўлічнай сістэмы, наладку разгрузачнага адтуліны щековай драбнілкі, правядзенне пробных запускаў з рэальным матэрыялам і навучанне аператараў.

Кіраванне эксплуатацыяй і тэхнічным абслугоўваннем: мы забяспечваем запасныя часткі, такія як сталёвыя пласціны марганца і кампаненты гусеніц, дыстанцыйную дыягностыку, навучанне аператараў і штогадовыя планы тэхнічнага абслугоўвання, каб забяспечыць бесперапынную, стабільную працу і высокую даступнасць абсталявання.

Праект першаснага драбнення гранітных запаўняльнікаў на Суматры, Інданезія. Інфармацыя аб прымяненні: гэты праект размешчаны ў кар'еры ў цэнтральнай частцы Суматры, Інданезія. Руда складаецца з цвёрдых гранітных парод. Пры адсутнасці стабільнай электрасеткі на пляцоўцы гусенічнае абсталяванне павінна аўтаномна перамяшчацца ў горны кар'ер для выканання аперацый першаснага драбнення, пры гэтым першасны здробнены прадукт падаецца ў конусную драбнілку, якая знаходзіцца ніжэй па плыні, для другаснага і дробнага драбнення. Канфігурацыя абсталявання: 1 камплект мабільнай щековай драбільнай устаноўкі Zhongyu Dingli DL106 на гусенічным ходзе. Дадзеныя аб вытворчых магутнасцях: магутнасць перапрацоўкі застаецца стабільнай у дыяпазоне 150–500 т/гадз, з максімальным памерам падачы 560 мм і памерам разгрузкі, устаноўленым на 100-150 мм для забеспячэння наступнай конуснай драбнілкі; гусенічнае шасі можа падымацца па схілах да 20 градусаў для самастойнага руху ў горны кар'ер, а дызель-генератар забяспечвае бесперапынную працу без неабходнасці вонкавага крыніцы харчавання; Агрэгат можа быць уведзены ў эксплуатацыю праз 1-2 дні пасля прыбыцця пасля ўстаноўкі алею і электрычнасці; сталёвыя пласціны Mn забяспечваюць выдатную зносаўстойлівасць, а сепаратар з пастаянным магнітам эфектыўна выдаляе металічныя прымешкі з руды. Водгукі кліентаў: менеджэр кар'ера ў Інданезіі заявіў, што гусенічны самаход і пазадарожная мабільнасць гусенічнай драбнілкі DL106 вырашылі праблемы аддаленых кар'ераў без электрасетак і горных пад'язных шляхоў. Праца бесправаднога дыстанцыйнага кіравання бяспечная і зручная, а гідраўлічнае рэгуляванне разгрузачнага адтуліны дазваляе гнутка адаптавацца да наступнага абсталявання. Щековая драбнілку C106 забяспечвае стабільную прадукцыйнасць драбнення цвёрдых гранітных парод, падтрымлівае высокую даступнасць абсталявання, а яе першасная магутнасць драбнення адпавядае патрабаванням праекта.

Q1: Якія перавагі гусенічнай щековай драбнілкі DL106 у параўнанні з традыцыйнымі стацыянарнымі щековыми драбнілкамі?

A1: DL106 выкарыстоўвае гідраўлічнае шасі на гусенічным ходзе для самастойнага перамяшчэння да працоўнай пляцоўкі, ухіляючы неабходнасць будаўніцтва падмурка або разборкі і паўторнай зборкі. Распрацоўка рашэнняў па перапрацоўцы цвёрдых парод руды для мабільных драбільных станцый. Дызель-генератарная ўстаноўка магутнасцю 250 кВт забяспечвае аўтаномнае харчаванне для працы па-за сеткай. Агрэгат папярэдне сабраны на заводзе і можа быць запушчаны ў вытворчасць на працягу 1-2 дзён пасля прыбыцця, што робіць яго прыдатным для аддаленых раёнаў здабычы карысных выкапняў і аперацый на некалькіх пляцоўках на разрозненых будаўнічых пляцоўках з лёгкім перамяшчэннем.

Q2: Які максімальны памер падачы і дыяпазон разраду щековая драбнілку C106?

A2: Щековая драбнілку C106 мае максімальны памер падачы 560 мм і гідраўлічна рэгуляваны дыяпазон разраду 70-200 мм. Устаноўка і ўвод у эксплуатацыю щековых драбнілак для перапрацоўкі будаўнічых адходаў. Памер разгрузкі можна гнутка рэгуляваць у адпаведнасці з патрабаваннямі да падачы наступнага абсталявання, што робіць яго прыдатным для першаснага і другаснага драбнення цвёрдай горнай руды і будаўнічага смецця.

Q3: Ці падтрымлівае незалежная дызельная энергасістэма працяглую працу па-за сеткай?

A3: Так. Дызель-генератарная ўстаноўка Weichai магутнасцю 250 кВт абсталявана паліўным бакам аб'ёмам 600 л і бакам для гідраўлічнага масла аб'ёмам 300 л, што падтрымлівае працяглую бесперапынную працу па-за сеткай без неабходнасці знешняй электрасеткі. Ён падыходзіць для аддаленых раёнаў здабычы карысных выкапняў, кар'ераў і рассеяных будаўнічых адходаў.

Пытанне 4: Ці ўключае паслуга EPC пад ключ доступ да пляцоўкі, змантаванай на гусеніцах, і ўвод у эксплуатацыю дызель-генератарнай устаноўкі для замежных праектаў?

A4: Так. Паслугі EPC ад Zhongyu Dingli ахопліваюць выбар і праектаванне працэсу щековай драбнілкі, вытворчасць абсталявання, акіянскую перавозку грузаў, інструкцыі на месцы для доступу на гусенічную пляцоўку, запуск і ўвод у эксплуатацыю дызель-генератарнай устаноўкі, увод у эксплуатацыю гідраўлічнай сістэмы, пробную вытворчасць з падачы сыравіны, навучанне аператараў, пастаўку запасных частак і доўгатэрміновую падтрымку ў эксплуатацыі і тэхнічным абслугоўванні. Здабыча карысных выкапняў і кар'ерных работ.

Звяжыцеся з Zhongyu Dingli сёння, каб атрымаць індывідуальнае рашэнне і цану EPC пад ключ для гусенічнай мабільнай щековай драбільнай устаноўкі DL106 для вашага замежнага праекта.
